星型航空活塞发动机曲柄连杆组件

　　这套星形排布的活塞曲柄连杆组件，是航空活塞发动机的核心运动总成，最早广泛应用于轻型通航飞机、早期螺旋桨战斗机的动力系统，部分小型无人动力伞、航空运动类飞行器也会采用同结构的动力单元，相比直列、V型排布的同排量内燃机，这类结构能在更小的径向占用空间内输出更大功率，同时省去复杂的冷却管路设计，依靠飞行过程中的迎面气流即可完成气缸散热，非常适合低速螺旋桨飞行器的动力需求。

　　从结构设计逻辑来看，整套组件围绕中央曲轴的曲柄销做圆周均布，图中呈现的是六缸径向排布方案，六个活塞通过各自的连杆共同铰接在中央曲柄的同一销位上，这种设计完全区别于直列发动机每缸对应独立曲柄轴颈的结构，能大幅缩短曲轴的总长度，降低动力单元的整体重量，同时让所有运动部件的质量围绕曲轴中心均匀分布，运转时的一阶、二阶往复惯性力能实现自平衡，不需要额外加装平衡轴来抵消振动，高转速运转时的整机稳定性远优于同排量的直列多缸机型。

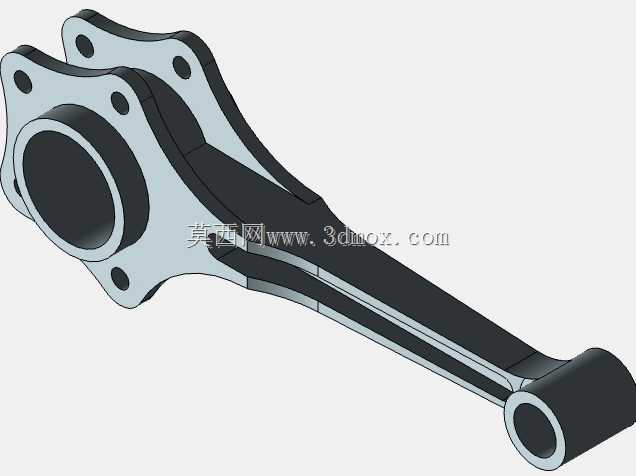

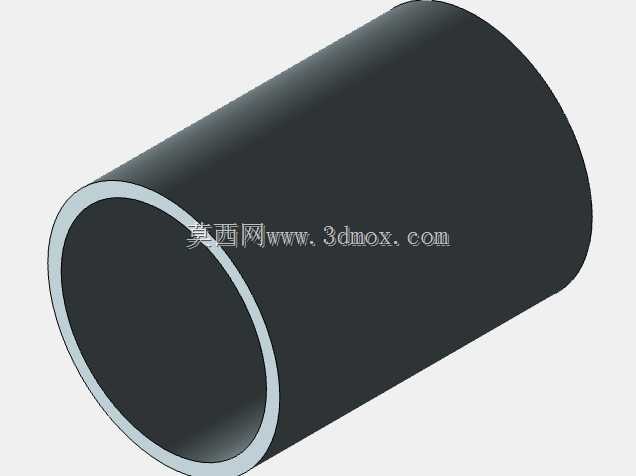

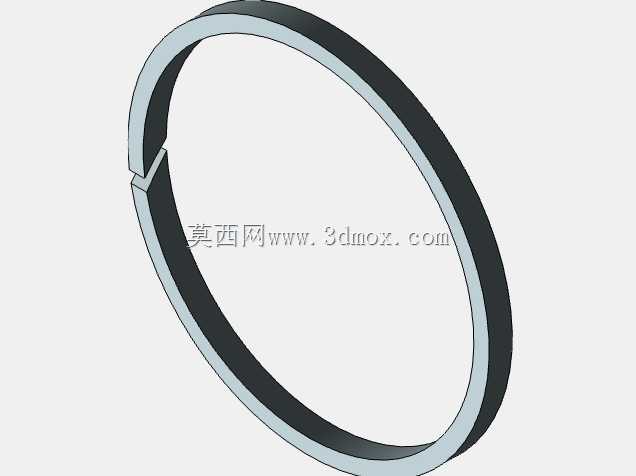

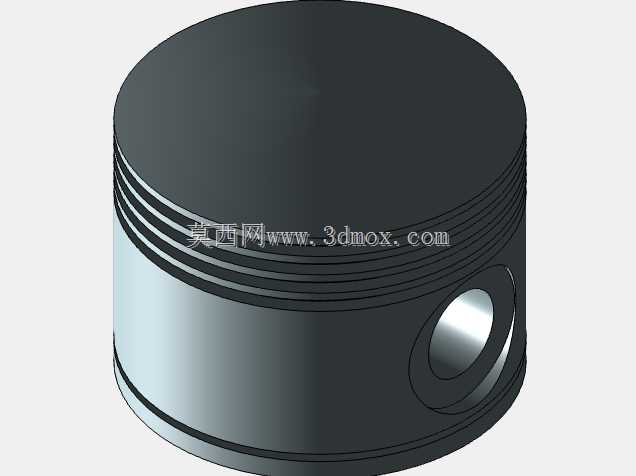

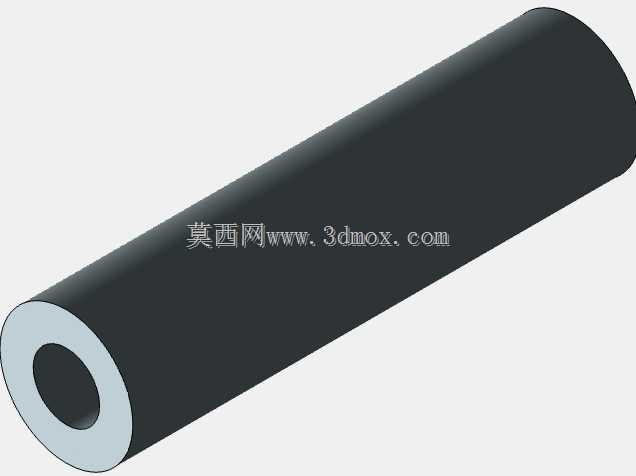

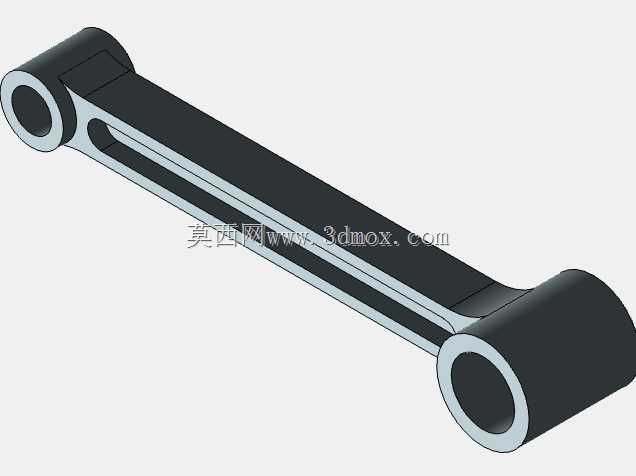

　　实际工程应用中，这类组件的活塞普遍采用高硅铝合金材质锻造，活塞环采用三道环设计，两道气环保证燃烧室密封，一道油环刮除缸壁多余润滑油，活塞销采用全浮式设计，工作时可在连杆小头和活塞销座内自由转动，保证磨损均匀。连杆采用模锻合金钢加工成型，大端采用整体式铰接结构，所有连杆的大端共同贴合在曲柄销的轴颈表面，加工时需要严格保证每根连杆的中心距公差控制在0.02mm以内，否则会出现各缸压缩比不一致、运转时活塞撞缸的问题。

　　安装边界方面，这类六缸星形组件的径向总尺寸通常不超过400mm，轴向总厚度控制在120mm以内，不需要预留额外的侧面冷却系统安装空间，整个动力单元可以直接固定在飞行器的机头防火墙安装座上，曲轴前端直接连接螺旋桨驱动法兰，不需要额外加装减速齿轮组就能匹配螺旋桨的最佳工作转速。设计时需要重点注意连杆大端的润滑路径，因为所有连杆共用一个曲柄销，轴颈表面的润滑油膜需要承受六个活塞交替做功带来的冲击载荷，通常会在曲轴内部打通高压油道，将压力润滑油持续输送到曲柄销表面，同时在连杆大端设计集油槽，保证高速运转时各摩擦面都能得到充分润滑。

　　功能特性上，这套组件采用四冲程工作循环，六个气缸按固定的点火顺序交替做功，曲轴每旋转两圈完成一个完整工作循环，每次点火间隔120度曲轴转角，动力输出非常平顺，不会出现四缸机常见的动力间断感。同时因为所有气缸都暴露在外部气流中，长时间大负荷运转时也不会出现局部过热的问题，即使在夏季高温环境下连续满功率工作，缸体温度也能稳定维持在合理区间，不会出现直列发动机常见的后排缸散热不足、热负荷过高的问题。

　　建模过程中需要重点验证各部件的运动干涉情况，尤其是活塞在上止点位置时，连杆与曲轴平衡块、相邻连杆之间的间隙需要保证在1mm以上，避免热膨胀后出现运动卡滞。同时需要做往复运动的质量配平，每个活塞连杆组的质量差需要控制在5g以内，否则高速运转时会产生额外的离心振动，影响整机的运行寿命。这类结构除了航空领域应用外，部分小型固定式发电机组、应急动力单元也会采用衍生设计，依靠其结构简单、可靠性高、维护便捷的特性，在缺乏专业维护条件的野外场景下也能稳定工作。
