六缸径向布置星形往复内燃发动机结构

　　在航空活塞动力、小型通用航空飞行器、早期轻型螺旋桨飞机以及部分特种小型动力设备场景中，星形发动机凭借其紧凑的径向布局特性，始终占据着不可替代的应用位置。不同于直列、V型发动机的气缸排布逻辑，这款六缸星形发动机将所有工作气缸围绕中央曲轴呈均匀放射状布置，气缸轴线全部交汇于曲轴回转中心，这种布局从根本上缩短了整机的轴向尺寸，让动力单元的整体重心更靠近安装基面，对于对轴向空间、重量分布有严苛要求的轻型载具来说，这种结构优势是直列机型很难实现的。

　　从实际功能实现逻辑来看，这款星形发动机的所有气缸共用一根中央曲轴，每个气缸的连杆通过关节结构与曲轴曲柄销连接，工作时各气缸按照预设的点火顺序交替完成进气、压缩、做功、排气冲程，多缸交替输出的动力会在曲轴端叠加，相比同排量的单缸发动机，动力输出的平顺性有质的提升，同时径向布置的气缸可以直接暴露在迎面气流中，不需要额外设计复杂的水冷管路结构，依靠空气流动就能带走气缸工作产生的大部分热量，大幅降低了冷却系统的结构重量与故障概率，这也是早期航空领域大量选用星形发动机的核心原因之一。

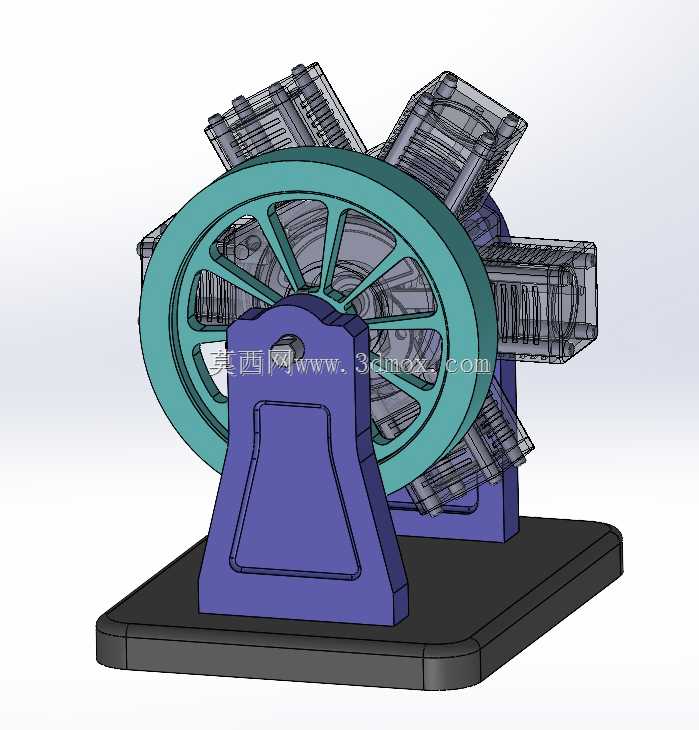

　　在结构设计思路上，这款模型完整还原了星形发动机的核心传动逻辑：前端的大直径带轮既可以作为飞轮储存做功冲程的冗余动能，带动曲轴顺利越过止点完成连续运转，也可以作为动力输出轮，通过皮带传动将动力传递给后端的负载机构；底部的一体式铸造支座采用梯形支撑结构，通过加宽底部安装面的方式提升整机运转时的稳定性，支座与上部曲轴箱的连接位置设置了定位止口，保证装配时曲轴的回转中心与支座安装面的平行度公差控制在合理范围内，避免长期运转出现偏磨问题。气缸部分采用透明化的建模处理，可以清晰看到内部活塞、连杆的运动配合关系，每个气缸的散热鳍片都沿径向均匀排布，最大化与空气的接触面积，保证空冷效果。

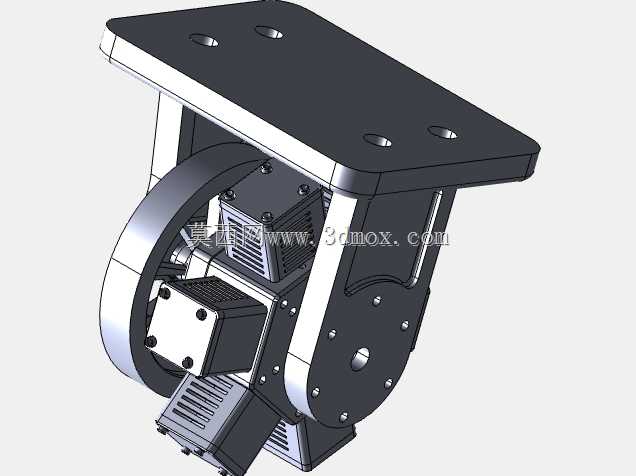

　　从安装边界与尺寸适配角度来看，这款发动机的安装基面为底部矩形金属底座，底座四个角预留了标准的螺栓安装孔位，可以直接固定在设备机架或者动力舱的安装支架上，不需要额外设计转接法兰。整机的最大径向尺寸由气缸外端的回转直径决定，安装时需要在气缸外围预留足够的散热空间，不能有结构件遮挡气缸外壁的散热鳍片，避免出现散热不良导致的气缸过热问题。轴向尺寸上，从前端带轮的最外端面到后端曲轴箱的安装面，整体长度远小于同排量的直列六缸发动机，对于轴向安装空间受限的设备来说，这种尺寸优势可以大幅压缩动力舱的整体长度，优化整套设备的空间布局。

　　在实际选型适配过程中，这类星形发动机更适合应用在对重量敏感、冷却条件有限、需要持续稳定输出中等功率的场景，比如轻型运动飞机、小型气垫船、部分特种农林作业机械的动力单元。设计建模时需要重点关注连杆与曲柄销的配合间隙、活塞与气缸壁的配缸间隙，同时要考虑不同气缸工作时的热膨胀量差异，预留合理的热胀间隙，避免热机状态下出现卡滞问题。另外，由于所有气缸呈放射状布置，润滑系统的油路设计需要考虑不同角度气缸的机油回流问题，避免部分气缸出现机油积存或者润滑不足的情况，保证各个运动副都能得到持续可靠的润滑，延长整机的使用寿命。
