带防护圈四轴小型航拍巡检无人机

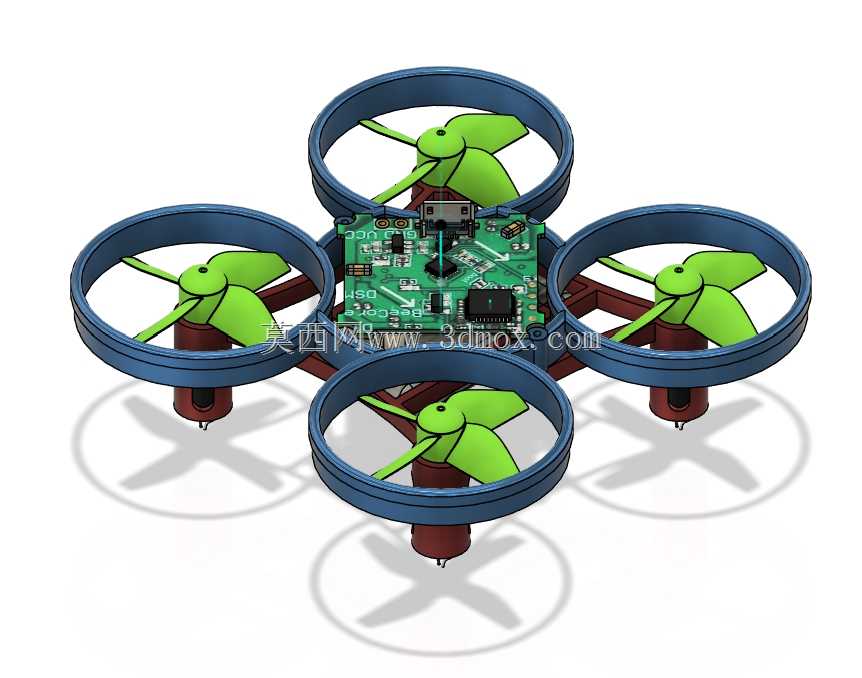

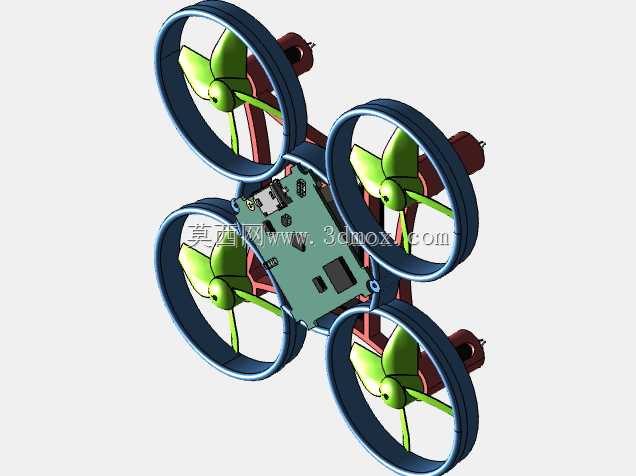

　　这款四轴旋翼飞行器的结构设计，核心围绕近人作业场景的安全需求展开，区别于常规无防护航拍无人机，其每一组旋翼外侧都设置了环形防护圈，能在室内巡检、近距离教学演示、狭小空间测绘等场景下，避免旋翼剐蹭墙体、设备或者操作人员，大幅降低作业过程中的碰撞损伤风险。从结构布局来看，整机采用中心对称的X型四轴布局，飞控主板、电池模块全部集成在中心承载板区域，四根机臂从中心板向外延伸，末端直接固定动力电机，这种布局能让整机重心完全落在几何中心位置，飞行过程中姿态调整的力矩输出更均衡，不会出现单侧配重偏差导致的悬停漂移问题。

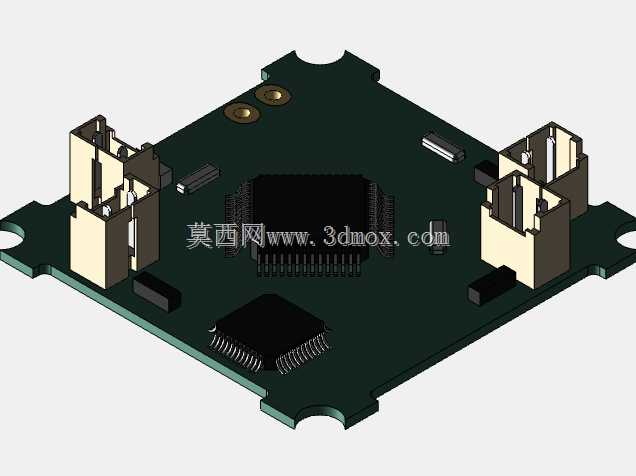

　　动力单元的设计上，每台电机输出轴直接连接三叶螺旋桨，桨叶采用低风阻的翼型截面，配合外侧的环形防护圈，既能约束桨叶的滑流边界提升气动效率，也能在发生轻微碰撞时，通过防护圈承接冲击力，避免桨叶直接断裂或者电机轴受撞击变形。中心承载板采用分层堆叠的结构设计，表层预留了飞控芯片、电调模块、传感器接口的安装位，底层设置电池仓的卡扣结构，不需要额外增加固定支架就能完成核心元器件的装配，有效压缩了整机的竖向安装尺寸，让机身整体更紧凑。

　　从实际应用的适配性来看，这类带防护结构的小型四轴飞行器，既可以用于高校航空相关专业的教学演示，让学生直观理解多旋翼飞行器的动力匹配、姿态控制逻辑，也能搭载微型摄像头完成室内管道巡检、仓储库存盘点、狭小空间设备状态排查等常规工业无人机无法完成的作业任务。设计过程中对每个零件的装配公差做了严格匹配，机臂与中心板的连接位设置定位卡槽，装配时不需要额外做对位调整就能保证四个电机的安装平面度，避免因电机安装倾斜导致的飞行姿态不稳问题。防护圈与机臂末端采用卡扣加螺丝的双重固定方式，既保证了连接强度，也能在防护圈出现磕碰损伤时快速单独更换，不需要更换整个机臂组件，降低后期维护成本。

　　整机的零部件全部采用模块化拆分设计，电机、桨叶、防护圈、中心板、机臂都可以单独拆卸替换，不同模块之间的连接接口做了统一适配，用户可以根据实际作业需求更换不同尺寸的桨叶或者不同容量的电池，调整整机的续航时间与负载能力。布线设计上，中心板表层预留了走线槽，电调与电机之间的连接线可以完全嵌入槽内，不会外露在气流通道中，既减少了飞行过程中的风阻，也避免线材被旋翼剐蹭造成短路故障。从安装边界来看，整机的外接尺寸完全由四个外侧防护圈的外轮廓决定，作业时只需要预留略大于防护圈外径的通行空间，就能完成穿越飞行，适配更多狭小场景的作业需求。桨叶与防护圈之间预留了足够的安全间隙，即使飞行过程中出现轻微的机身形变，也不会出现桨叶打圈的问题，保证飞行过程的稳定性。
