在往复式动力机械的传动链路里,连杆是衔接活塞销与曲轴曲柄销、完成往复运动向旋转运动转换的核心受力构件,这套采用轴承概念设计的连杆组件,主要适配小排量内燃发动机、小型往复式压缩机等需要实现运动形式转换的设备场景,日常工况下需要持续承受交变的气体爆发压力、往复惯性力与旋转离心力的复合作用,对结构强度、刚度与运动配合精度都有明确的工程要求。

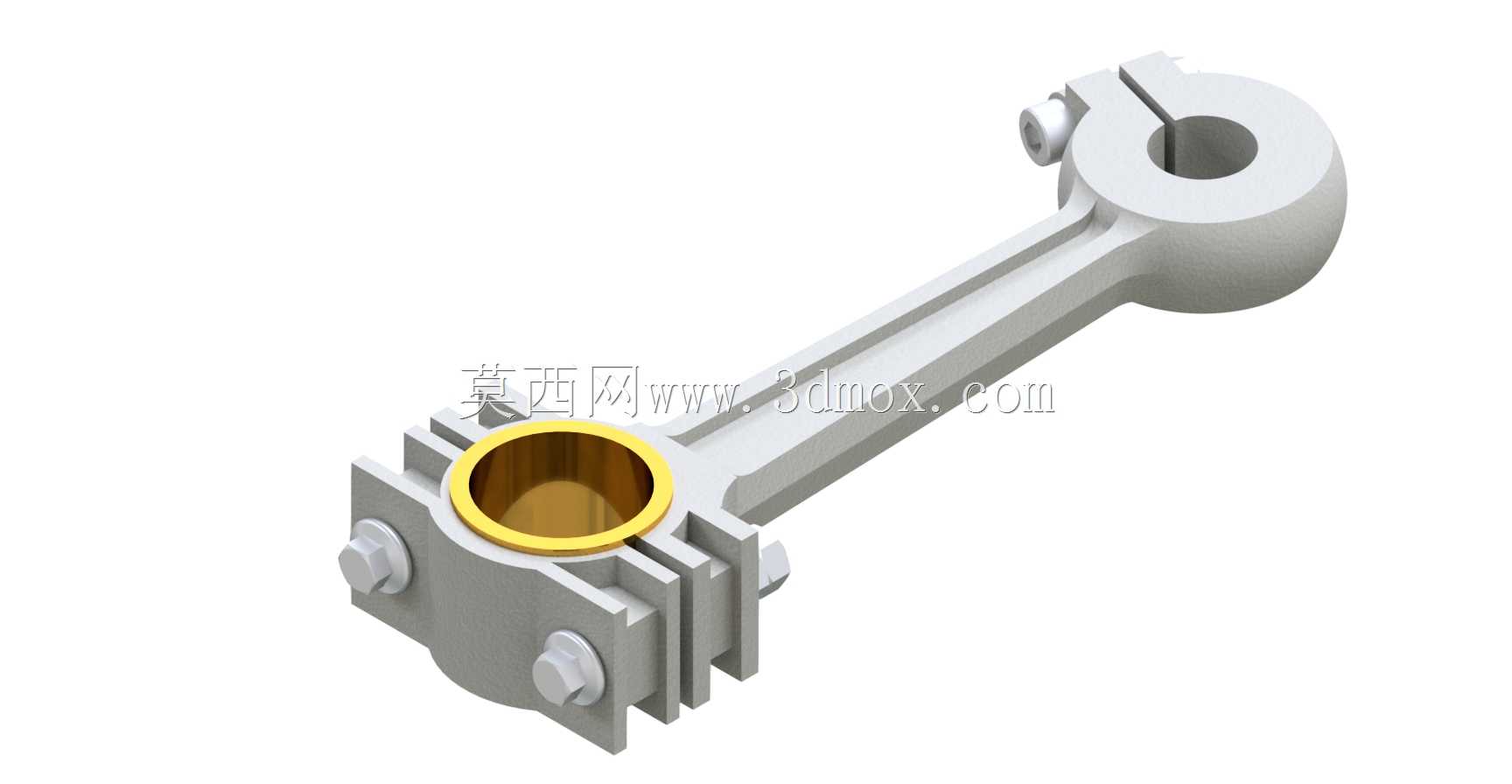

从结构设计思路来看,这套连杆打破了传统连杆大端分体式轴瓦配合的常规方案,引入轴承集成化的概念,将大端的转动配合面直接做了适配滚动轴承安装的结构设计,省去了传统轴瓦刮研、选配的装配工序,同时降低了大端配合面的摩擦损耗,提升了传动效率。整体杆身采用工字形截面设计,在保证纵向抗弯、抗扭刚度的前提下,尽可能削减了非受力区域的材料冗余,有效降低了组件自身的往复运动质量,减少了高速工况下的惯性载荷冲击。

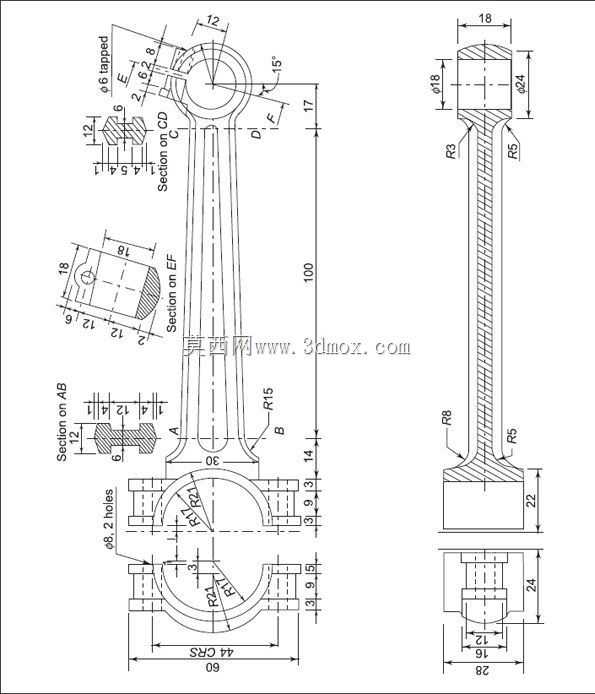

尺寸与安装边界方面,这套连杆的总长度控制在100mm,属于小规格连杆范畴,适配缸径较小的动力单元。小端为整圆式活塞销安装座,内孔直径12mm,外圆加工有15°的装配导入倒角,小端外侧厚度12mm,端面做了R2的圆角过渡,避免应力集中;小端与杆身衔接位置做了R15的平滑过渡圆弧,分散应力传递路径。大端采用分体式结构设计,通过两侧的螺栓结构实现轴承座与轴承盖的锁紧,大端总宽度44mm,轴承安装位的内孔直径28mm,轴承盖与杆身结合面的定位结构做了错位止口设计,保证装配时的同轴度,大端单侧的螺栓安装位凸台厚度3.9mm,螺栓孔中心距30mm,安装时需要保证两侧螺栓的拧紧力矩一致,避免大端孔失圆影响轴承运转。杆身与大端衔接位置的过渡圆弧为R8,与小端的过渡圆弧形成对称的应力分散结构,避免长期交变载荷下出现疲劳断裂。
功能特性上,这套连杆的小端可以直接压装活塞销衬套,适配直径12mm的活塞销,大端集成的轴承安装位可以直接装入对应规格的深沟球轴承或者滚针轴承,相比传统滑动摩擦的轴瓦结构,转动阻力更低,冷启动工况下的磨损更小,适合高转速、轻量化的动力设备使用。杆身的工字形截面壁厚均匀,最小壁厚控制在2mm,既保证了模锻或者切削加工时的工艺可行性,也避免了截面突变带来的应力集中问题。各个剖面的结构都做了明确的尺寸标注,比如杆身中部的截面宽度18mm,厚度方向的加强筋高度6mm,小端的油孔位置做了60°的倒角,方便润滑油路的导通,保证活塞销与衬套之间的润滑供给。
实际应用中,这类集成轴承概念的连杆组件,除了用于小型内燃发动机,也可以移植到小型往复泵、曲柄压力机的传动机构中,只要安装边界尺寸匹配,就可以直接替换传统结构的连杆,降低传动副的维护频率。设计时需要注意,大端轴承的选型要匹配曲轴曲柄销的尺寸公差,轴承的额定动载荷需要满足设备最大爆发压力下的受力要求,同时连杆的质量需要做分组选配,同一台设备内的连杆质量差需要控制在规定范围内,避免运转时出现不平衡振动。杆身表面不需要做额外的装饰处理,只要去除加工毛刺、对锐边做倒钝处理即可,大端与小端的孔位平行度需要控制在0.02mm/100mm以内,保证运动过程中不会出现偏磨、卡滞的问题。
