直列四缸发动机曲柄连杆机构结构展示

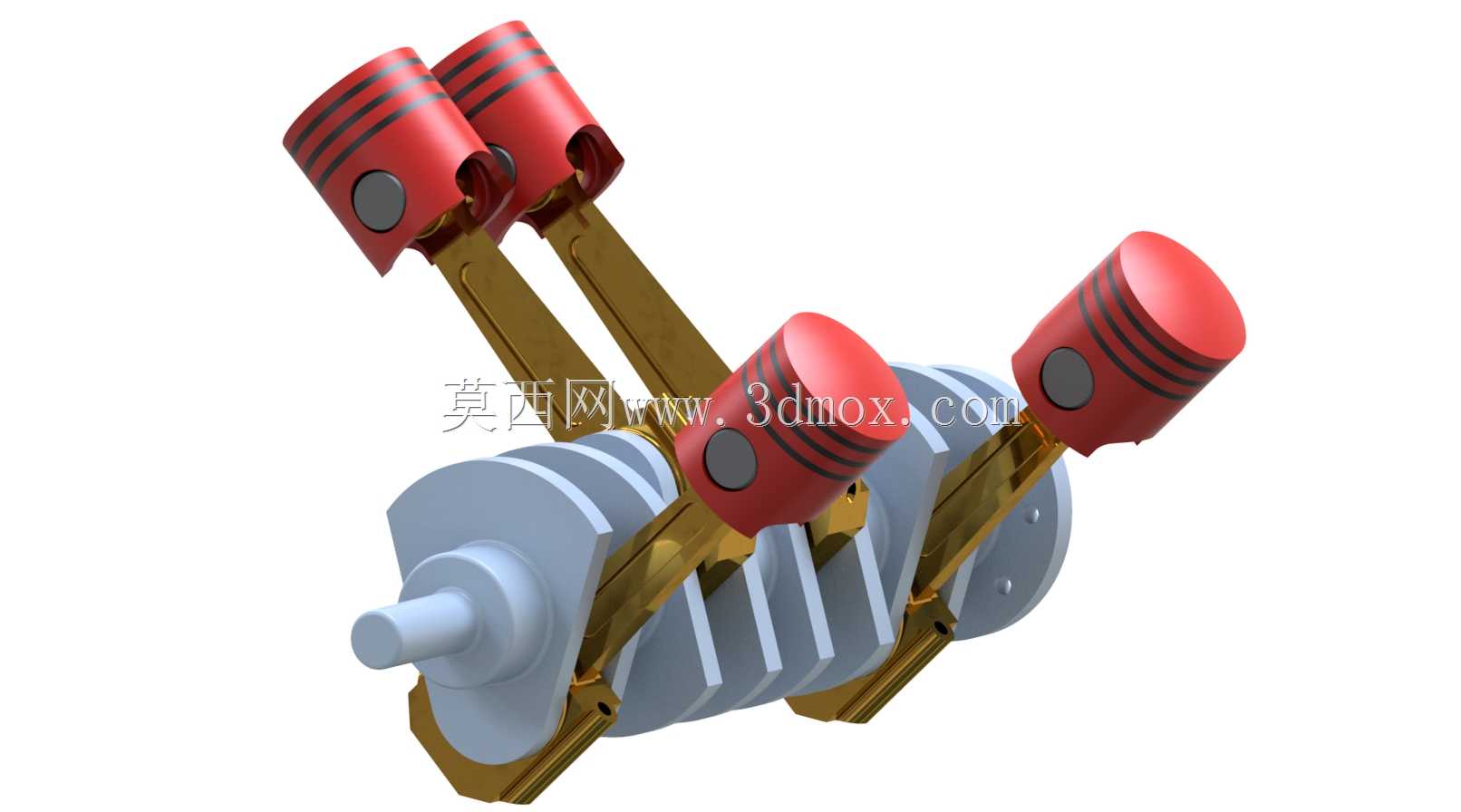

　　这套直列四缸曲柄连杆组件，是往复式内燃机核心的动力转换单元，日常接触的家用乘用车、轻型商用车搭载的小排量四缸汽油机、柴油机，核心做功传递逻辑都依托这套结构实现，它承担着把活塞顶部承受的燃气爆发压力，通过连杆传递转换为曲轴旋转扭矩的核心作用，是整台发动机输出动力的核心路径载体。从结构设计逻辑来看，这套组件采用直列四缸的经典排布，四个活塞沿气缸中心线呈一字排列，相邻气缸的曲柄销按照1-3-4-2的常见点火间隔角错开180度布置，能保证四个气缸交替做功时曲轴输出扭矩更均匀，同时平衡一阶往复惯性力，降低发动机运转时的整机振动幅度。

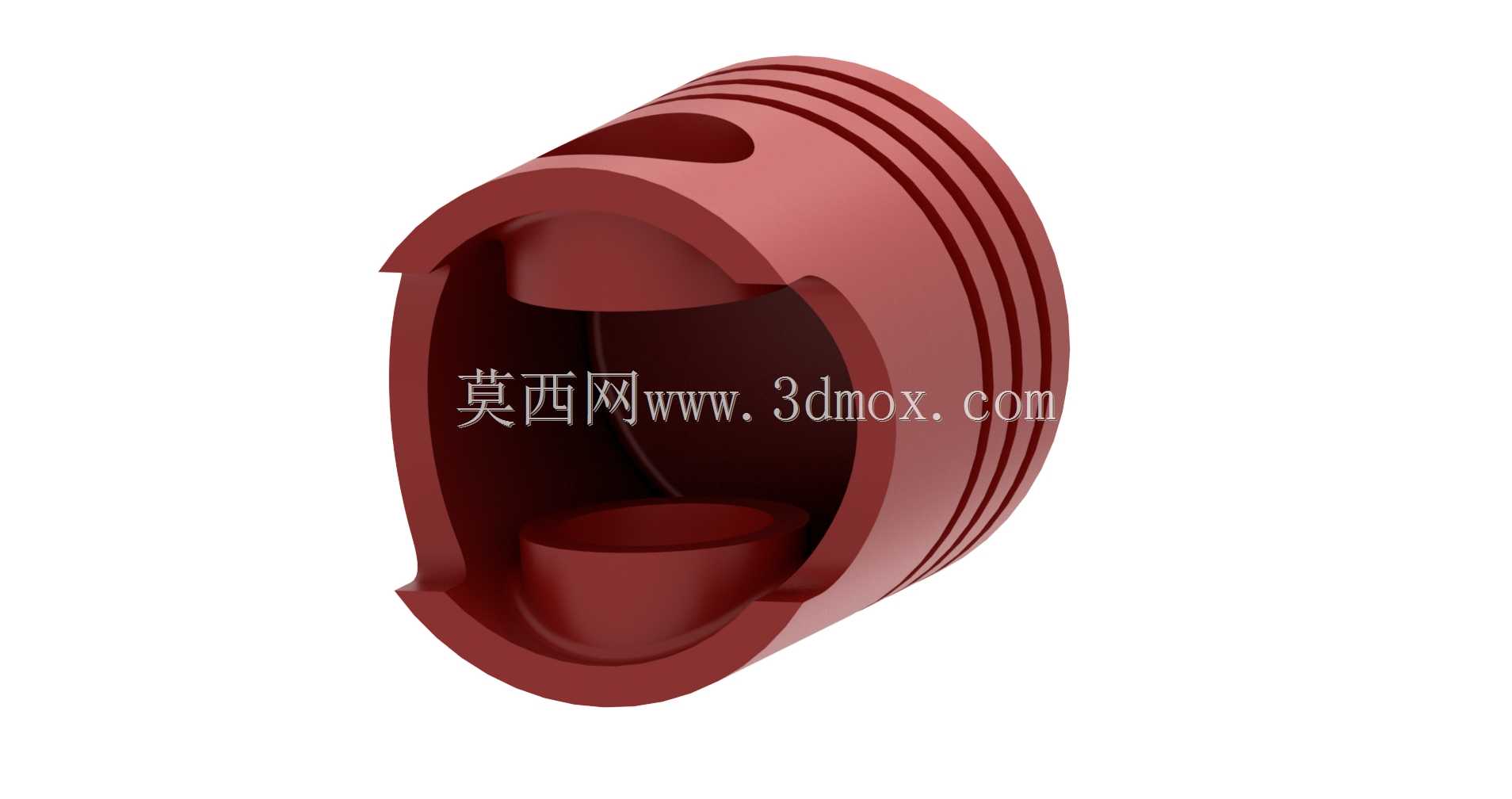

　　活塞部分采用典型的汽油机活塞结构，顶部的环槽结构用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧；活塞销座的位置经过偏心设计，能在活塞换向时减小敲缸异响，提升运转平顺性。连杆部分采用工字形截面的杆身设计，在保证足够的抗拉、抗压强度与抗疲劳性能的前提下，尽可能降低往复运动的质量，减小高速运转时的惯性载荷；连杆大头采用剖分式结构，方便与曲轴的连杆轴颈装配，轴瓦安装位的尺寸精度直接决定了运转时的润滑状态与磨损寿命。

　　曲轴部分采用整体式锻造结构的设计逻辑，四个连杆轴颈与五个主轴颈配合，两端的主轴颈伸出端分别用于安装正时驱动轮、飞轮与前端附件驱动轮，曲柄臂上集成的平衡重块用于抵消连杆轴颈与连杆大头旋转产生的离心力，以及活塞连杆组往复运动产生的惯性力，保证曲轴在额定转速区间内运转平稳，不会出现过大的挠曲变形。从安装边界来看，这套组件的轴向尺寸匹配常见的1.5L-2.0L排量四缸发动机的缸体中心距，活塞外径适配常规的缸径范围，曲轴主轴颈的直径与安装位置符合主流乘用车发动机的缸体主轴承座尺寸要求，装配时需要严格保证活塞连杆组的重量分组差在允许范围内，同一台发动机的四个活塞连杆组重量差不能超过设计阈值，否则会导致运转时惯性力不平衡，引发异常振动与轴瓦偏磨。在实际工程应用场景中，这套结构的建模精度直接影响后续的动力学仿真、有限元强度校核的准确性，建模时需要严格保证各运动部件的配合间隙：活塞与气缸壁的配合间隙、活塞销与连杆小头衬套的间隙、连杆大头轴瓦与曲轴连杆轴颈的间隙、曲轴主轴颈与主轴承座的间隙，都需要按照实际工程公差要求设定，才能在运动仿真中真实还原组件的运转状态，验证不同转速下的活塞侧推力、连杆受力、曲轴扭矩输出特性，为后续的零部件强度校核、润滑系统设计提供准确的三维数模支撑。

　　很多刚接触动力总成设计的工程师，在搭建这类曲柄连杆机构模型时，容易忽略曲柄销的相位角设定、活塞销的偏心距、平衡重的质心位置这些细节，导致后续仿真计算的结果与实际工况偏差较大，而这套数模完整还原了各部件的装配关系与运动约束，能直观展示四缸发动机做功过程中各部件的运动时序，帮助设计人员理解往复惯性力的平衡逻辑、扭矩输出的波动特性，也可作为教学场景中讲解内燃机核心结构的演示模型，让学习者直观看到活塞往复运动如何转换为曲轴的旋转运动，理解四冲程发动机一个工作循环内曲轴旋转两圈、四个气缸交替完成进压爆排四个行程的运动过程。在结构设计层面，这套组件的各部件连接关系完全按照实际装配逻辑搭建，活塞与活塞销为浮动连接结构，连杆小头通过衬套与活塞销配合，连杆大头通过连杆螺栓紧固在曲轴连杆轴颈上，曲轴通过主轴颈支撑在缸体的主轴承座上，所有运动副的约束关系都符合实际机械结构的运动逻辑，没有多余的约束或者干涉，可直接导入动力学仿真软件进行运动学与动力学分析，也可在此基础上扩展搭建完整的缸体、缸盖、配气机构、润滑系统等周边部件模型，完成整台发动机的三维总装设计。
