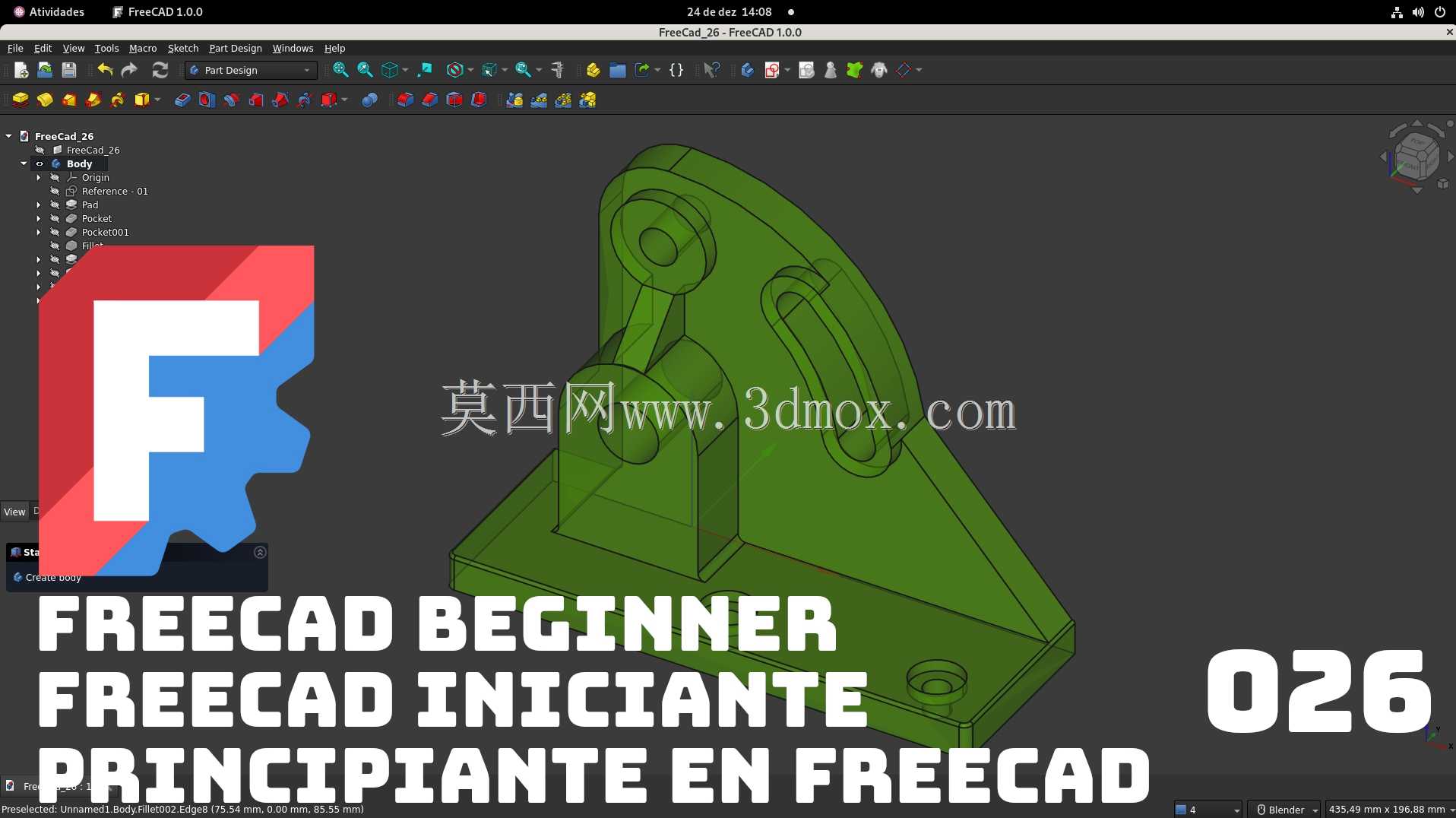

FreeCAD入门练习用铰接支座结构建模实例

项目分类:通用机械零部件 发布时间:2025-01-01 ID:875341
  • FreeCAD入门练习用铰接支座结构建模实例
  • FreeCAD入门练习用铰接支座结构建模实例
  • FreeCAD入门练习用铰接支座结构建模实例
  • FreeCAD入门练习用铰接支座结构建模实例

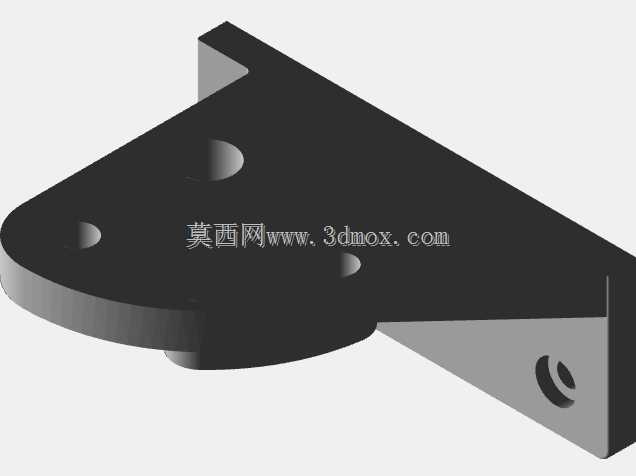

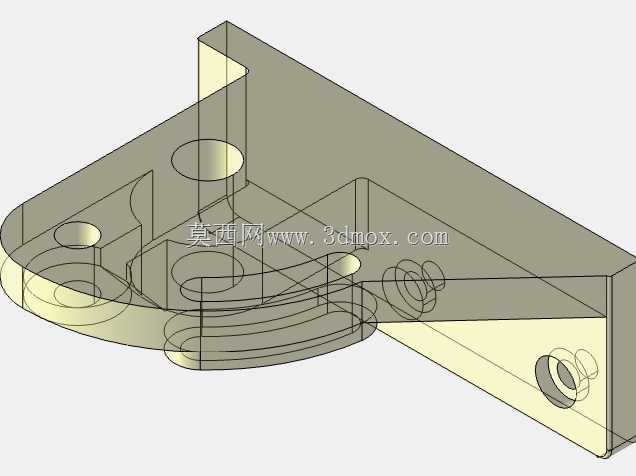

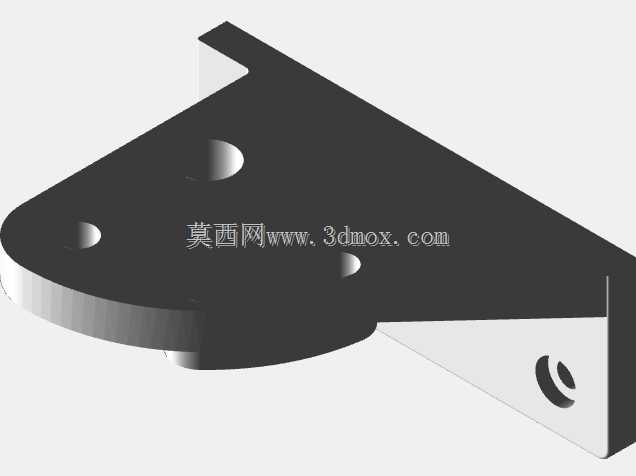

  本次建模的铰接支座类零件,在小型自动化设备的连杆传动机构、教学实验台的摆动模组、桌面级工装夹具的铰接点位中应用十分广泛,这类零件主要承担铰接副的承载功能,将旋转运动的连杆构件与固定安装基座做刚性连接,同时为铰接销轴提供稳定的旋转支撑边界,避免传动过程中出现销轴窜动、支座变形导致的传动卡滞问题。从结构功能拆分来看,整个零件分为三个核心功能区段:底部的安装基座段、中部的支撑立臂段、上部的铰接耳板段。底部安装基座采用带斜向加强筋的梯形板结构,相比等厚度的矩形安装板,在相同耗材用量下,斜向筋结构可以将基座承受的倾覆力矩沿筋板方向分散到整个安装面,避免立臂与基座衔接处出现应力集中断裂的问题;基座上预留的两个沉头安装孔,孔位间距按照小型工装常用的20系列铝型材安装槽间距做匹配设计,沉头深度适配M4内六角圆柱头螺钉的头部尺寸,安装后螺钉头部不会突出基座表面,避免与周边运动构件发生刮擦干涉。

  中部支撑立臂采用变截面过渡设计,从基座处的宽截面逐步收窄到上部耳板处的窄截面,这种设计既可以减少不必要的材料冗余,又能保证立臂在承受径向铰接载荷时的抗弯刚度,立臂与基座、立臂与上部耳板的衔接处全部采用圆角过渡,避免直角衔接处的应力集中问题,在3D打印制作样件时,圆角过渡也可以减少打印过程中的层间应力开裂风险,提升样件的结构强度。上部的铰接耳板设置了同轴的两个销轴孔,孔的内径按照常用的Φ6铰接销轴做公差预留,两个耳板的间距匹配标准连杆件的端部厚度,耳板外侧做了倒角处理,方便销轴装配时的快速导入,不需要额外做对准修磨;耳板上额外设置的弧形减重槽,在不降低耳板孔周承载强度的前提下,减少了耳板部位的材料用量,同时也让整个零件的外观更具设计感,不会显得过于笨重。

  在建模思路上,这类练习零件非常适合入门阶段的学习者掌握草图约束、凸台拉伸、筋特征创建、孔位定位、圆角倒角这些基础建模操作:首先在基准平面上绘制底部基座的轮廓草图,添加对称约束与尺寸约束保证基座的形位精度,拉伸得到基座基体;之后在垂直于基座的基准面上绘制立臂的截面轮廓,注意立臂与基座衔接处的轮廓要做闭合约束,拉伸得到立臂结构;接着创建斜向加强筋的草图,使用筋特征生成加强筋结构,注意筋的拔模方向要与安装面垂直,保证筋与基座、立臂的衔接面完全贴合;之后在上部耳板的位置绘制耳板轮廓,拉伸得到双侧耳板,在耳板上绘制销轴孔的草图,使用切除拉伸得到同轴的销轴孔,注意两个孔要添加同轴约束,避免后续装配时出现销轴无法穿入的问题;最后添加所有的圆角、倒角、沉头孔、减重槽这些细节特征,完成整个零件的建模。

  从安装边界来看,整个零件的最大外轮廓尺寸控制在小型桌面设备的安装允许范围内,安装后上部铰接孔的中心高度符合常规小型连杆机构的运动行程要求,不会出现运动过程中连杆与基座表面碰撞的问题;零件的所有棱边都做了R1以上的圆角处理,没有尖锐的边角,在教学场景中使用时也可以避免划伤操作人员。这类零件虽然结构不算复杂,但涵盖了机械结构设计中最基础的承载、安装、铰接功能的实现逻辑,入门学习者通过完成这个建模练习,可以快速掌握三维建模中从功能拆分到特征实现的完整思路,理解结构设计中强度、安装、装配之间的平衡关系,为后续更复杂的机械零件建模打下扎实的基础。在实际加工场景中,这个零件既可以采用FDM3D打印做功能验证样件,也可以采用铝合金铣削加工做实际工况下的承载零件,建模时预留的公差余量可以适配两种加工方式的精度要求,不需要做额外的参数调整。
