152mm规格多向移动全向轮结构设计

　　在做AGV小车、分拣搬运机器人的行走机构选型时，全向轮一直是小空间多向移动场景的核心部件，这款152mm直径的中型全向轮，刚好覆盖了大部分中载移动设备的轮系需求，不需要额外定制非标轮体就能适配多数常规项目的安装边界。从实际应用场景来看，这类全向轮最常出现在车间物料周转AGV、教育竞赛机器人、自动化仓储分拣台的移动载具上，还有部分需要横向位移的窄通道作业设备，也会选用该尺寸的全向轮来替代传统定向轮加万向轮的组合，省去传统轮系需要的转弯半径预留空间，在有限的作业区域内实现前后、左右、斜向、原地旋转的全方向移动，大幅提升狭小空间内的设备移动灵活性。

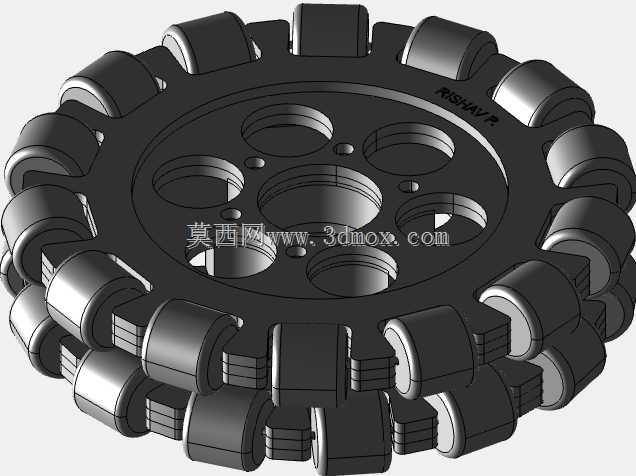

　　从结构设计逻辑来看，这款全向轮采用了双排交错布置的小辊子结构，轮体主框架做了多组镂空减重设计，在保证轮体整体结构强度的前提下，尽可能降低轮体自身重量，减少行走驱动电机的负载损耗。主轮毂的中心安装孔做了适配常规输出轴的孔径设计，周边预留的安装沉孔可以直接匹配标准法兰盘的安装孔位，不需要二次加工转接件就能完成轮体与驱动轴的固定，安装边界上152mm的外径尺寸，搭配轮体自身的厚度参数，在做设备底盘布局时，只需要预留出轮体转动的径向间隙，以及小辊子自转的活动空间即可，不会出现轮体与底盘支架干涉的问题。轮缘上的小辊子采用了交错排布的设计，相邻辊子之间的间隙控制在极小范围内，保证轮体在接触地面滚动时，始终有至少两个辊子与地面接触，避免行走过程中出现颠簸、卡滞的问题，不管是在平整的环氧地坪、硬质PVC地面，还是轻度不平整的车间水泥地面，都能保持平稳的移动状态，不会因为地面微小起伏出现轮体悬空打滑的情况。

　　从功能特性上看，这款全向轮的主轮体转动负责设备前后方向的移动，而外缘小辊子的自由转动则负责横向的位移补偿，当多个全向轮按照特定布局组合在设备底盘上时，通过不同轮体的差速转动，就能实现任意方向的移动动作，不需要像传统轮系那样设置转向机构，简化了底盘的整体结构，也降低了行走系统的控制复杂度。在做结构设计时，主轮体的支撑筋位做了等角度均匀分布，保证轮体在承受径向载荷时受力均匀，不会出现局部应力集中导致的轮体变形问题，小辊子的转轴采用了耐磨材质的衬套，长时间往复转动也不会出现过度磨损导致的辊子晃动问题，能长时间保持移动精度。

　　在实际选型适配时，这款152mm的全向轮单轮负载能力刚好覆盖10-20kg级的中载移动设备，不需要选用大尺寸重载全向轮造成成本浪费，也不会因为小尺寸轮体负载不足导致轮体损坏。轮体的安装孔位采用了通用化设计，能适配市面上多数常规的直流减速电机输出轴安装尺寸，做设备改装或者原型机开发时，可以直接采购使用，缩短项目的开发周期。另外轮体的外缘辊子轮廓做了圆弧过渡处理，在接触地面时是线接触状态，滚动阻力更小，移动过程中不会出现明显的顿挫感，对于需要精准定位的移动设备来说，这种低阻力的接触设计也能提升设备的停位精度，减少因为轮体滚动阻力过大导致的位置偏差。在做三维建模时，这款全向轮的所有配合尺寸都做了公差预留，小辊子与主轮架之间的间隙、安装孔的配合公差都按照常规机械加工的公差标准设置，直接导出工程图就能用于机加工或者开模生产，不需要额外调整尺寸参数。
