0402规格Vishay厚膜贴片电阻三维结构

　　在高密度电子装联的设计场景中，这类0402封装的厚膜贴片电阻是板级电路里用量最大的无源元件之一，小到消费类便携设备的信号调理回路，大到工业控制板卡的限流、分压、阻抗匹配节点，都能见到它的身影。不同于传统通孔插装电阻，这类表贴元件完全适配回流焊、波峰焊的自动化SMT产线流程，不需要在PCB上钻设插装通孔，能极大压缩板面占用空间，适配当前电子产品轻薄化、高密度布板的设计趋势。

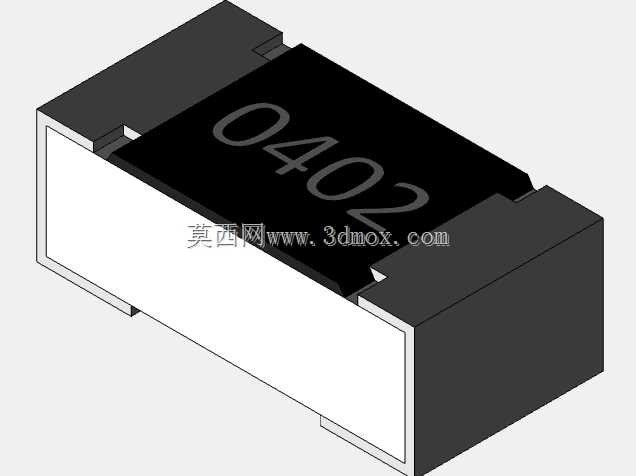

　　从结构设计来看，这款厚膜贴片电阻采用典型的三层叠装结构，主体为高纯度氧化铝陶瓷基底，这类基底材料导热系数稳定、绝缘强度高，既能为上层电阻膜层提供平整的附着载体，也能在焊接及工作过程中耐受温度冲击，避免基底开裂导致元件失效。电阻本体顶面印刷的0402标识是封装规格的直接标注，对应英制封装尺寸，这类封装的长宽尺寸严格控制在1.0mm×0.5mm的公差范围内，本体厚度根据功率等级不同通常在0.35mm到0.5mm之间，设计时需要严格把控安装边界，在PCB焊盘设计时要预留合适的焊盘间距与阻焊开窗，避免出现立碑、虚焊、焊锡桥连等SMT焊接缺陷。两端的端电极采用三层电镀结构，从内到外依次为镍阻挡层、钯银过渡层与锡铅（或无铅锡）焊接层，既保证电极与陶瓷基底的结合强度，也能在焊接时与焊料形成可靠的合金共熔层，保障焊接后的机械强度与电气连接可靠性。

　　作为厚膜型片式电阻，它的电阻功能层是通过丝网印刷工艺将电阻浆料印刷在陶瓷基底表面，再经过高温烧结形成的厚膜电阻体，之后通过激光调阻工艺将阻值精度调整到对应公差等级，表面再覆盖一层黑色环氧树脂保护涂层，这层涂层一方面可以隔绝外界水汽、灰尘、盐雾对电阻膜层的侵蚀，提升元件的环境适应性，另一方面也能在激光调阻后保护电阻刻槽位置，避免机械外力损伤电阻体导致阻值漂移。顶面印刷的标识除了封装规格，部分同系列产品还会通过数字代码标注阻值信息，方便生产过程中的物料核对与检修时的元件识别。

　　在实际电路应用中，这类标准厚膜贴片电阻的额定功率通常为1/16W，极限工作电压在50V左右，阻值覆盖范围从毫欧级到兆欧级，能满足绝大多数信号回路的电阻使用需求，工作温度范围通常覆盖-55℃到125℃，可以适配消费电子、工业控制、车载电子等多场景的温度环境要求。在进行三维建模时，需要重点还原端电极的台阶结构与保护涂层的轮廓细节，因为在进行PCB组装仿真、焊盘焊点应力分析时，端电极的外形尺寸直接决定了焊接后焊点的形态，而本体的高度尺寸则关系到整板的器件高度校核，尤其是在有结构屏蔽罩、壳体装配要求的板卡设计中，每一个表贴元件的高度公差都需要纳入装配干涉检查的范畴，避免出现壳体装配时压碰元件的问题。

　　不同于大功率绕线电阻或者金属膜精密电阻，这类通用厚膜贴片电阻的设计核心是在极小的封装尺寸内平衡电气性能、焊接可靠性与量产一致性，建模过程中不需要还原内部电阻膜层的微观刻槽结构，但需要严格把控外部轮廓的尺寸公差，尤其是两端电极的宽度、电极与陶瓷本体的台阶高度差，这些细节直接影响SMT贴片机吸嘴拾取的仿真准确性，也会影响后续生产钢网开孔设计的合理性。在高密度布板场景中，相邻两个0402电阻的焊盘间距通常需要控制在0.3mm以上，避免焊锡桥连，这也要求三维模型的本体宽度、电极伸出长度完全符合器件手册的标称尺寸，才能在PCB布局阶段完成准确的间距校核，减少后期打样的试错成本。

　　这类元件在电路中虽然功能简单，但是作为板级电路用量最大的基础元件，其结构尺寸的准确性直接影响整板的可制造性，很多新手工程师在建模时容易忽略端电极的倒角与涂层的厚度差，导致导出的STEP模型在进行装配仿真时出现干涉，或者在生成钢网开孔数据时出现尺寸偏差，最终影响焊接良率。建模时需要参考官方 datasheet 的公称尺寸，对本体的棱边做符合实际工艺的微小倒角处理，因为实际量产的贴片电阻不会存在绝对尖锐的棱边，陶瓷基底烧结过程中会形成自然的微小圆角，环氧树脂保护层也会在本体边缘形成圆滑过渡，这些细节的还原能让三维模型更贴近真实物料的状态，为后续的DFM分析、装配仿真提供更准确的数字基础。
