侧装式三节静音抽屉滑轨结构设计

　　日常做柜体类结构配套设计时，抽屉滑轨是最容易被忽略但直接影响使用体验的核心部件，很多新手设计师选型时只看标称承重，忽略安装边界与实际使用场景的匹配度，最后往往出现抽拉卡顿、滑轨变形甚至脱落的问题。这款侧装式三节滑轨的设计，首先针对民用家具、办公文件柜、嵌入式设备抽屉这类常规抽拉场景做了适配，完全拉出后抽屉内部空间可完全暴露，不会出现传统两节滑轨拉出后后部空间被遮挡、取放深处物品不便的问题，尤其是在存放较重的工具、文件或者厨房储物物品时，全拉出的结构能大幅提升取放效率，不需要探身摸索柜体深处的物件。

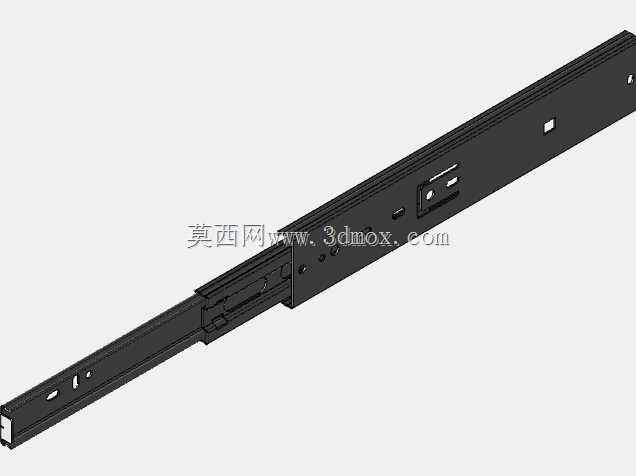

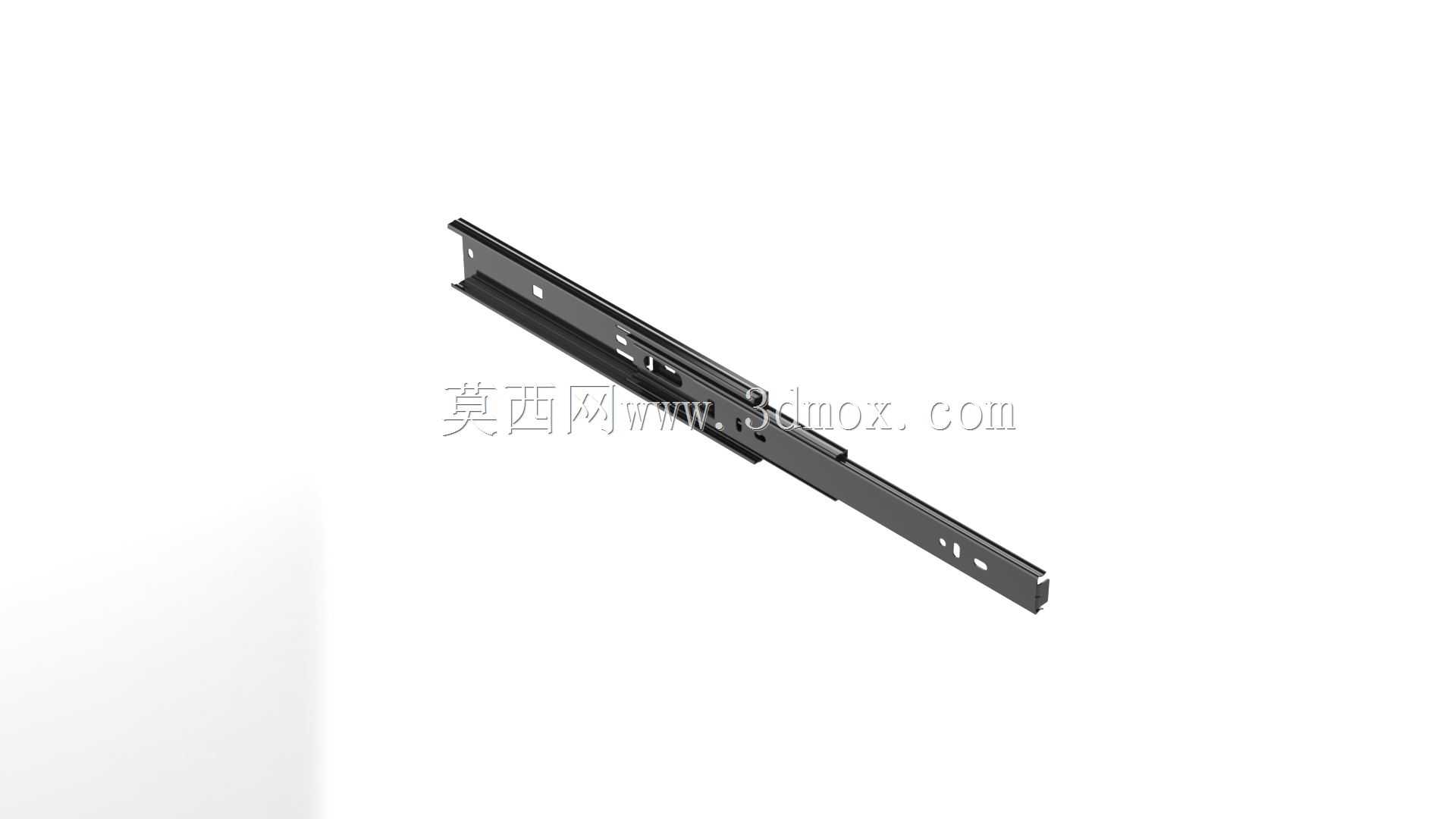

　　从结构设计逻辑来看，这款滑轨采用三轨嵌套式结构，外轨固定在柜体侧板内侧，中轨作为中间传动衔接段，内轨直接与抽屉侧板连接，各轨体之间通过内置的滚珠保持架实现滚动摩擦替代传统滑动摩擦，抽拉过程的阻力被控制在极低水平，即使抽屉内放置额定承重范围内的物品，也能实现单手顺畅抽拉，不会出现卡顿、异响的问题。轨体本身采用冷轧钢板一体冲压成型，截面做了多道弯折加强筋设计，在控制材料厚度、降低整体自重的前提下，大幅提升了轨体的抗弯折能力，避免长期承重后出现轨体下弯、抽拉卡滞的问题。滚珠保持架采用耐磨工程材质，内置的钢珠沿轨体的滚道均匀排布，受力点沿轨体长度方向均匀分散，不会出现局部应力集中导致的滚道变形，长期反复抽拉后也不会出现松旷晃动的问题。

　　安装边界的设计上，这款滑轨采用标准侧装式布局，要求柜体侧板与抽屉侧板之间预留标准的单侧安装间隙，不需要额外的打孔辅助定位，轨体上预冲的安装孔位同时适配自攻螺丝与机丝螺丝的安装需求，既可以直接固定在木质柜体侧板上，也可以适配金属柜体、铝型材框架的安装场景。滑轨的锁定与限位结构做了隐藏式设计，完全推入时会有清晰的到位反馈，不会出现抽屉自行滑出的问题，同时内置的防脱落限位结构，在抽屉完全拉出时会自动卡止，避免抽拉力度过大导致抽屉直接从柜体中脱出造成物品坠落或者人员磕碰。针对不同的使用场景，滑轨的表面做了黑色电泳防锈处理，在厨房、卫生间这类相对潮湿的使用环境下，也不会轻易出现锈迹，不会因为锈蚀导致抽拉阻力上升。

　　实际选型匹配时，需要先确认抽屉的进深尺寸，滑轨的标称长度要与抽屉侧板的进深尺寸匹配，避免出现滑轨长度过长无法装入柜体，或者长度过短导致抽屉拉出后重心偏移、前倾下坠的问题。承重核算时不能只看单根滑轨的标称承重，要按照两根滑轨总承重的70%来核算实际额定载荷，预留足够的安全余量，避免长期满载使用导致轨体变形。安装时要保证左右两根滑轨的安装高度完全一致，前后保持水平，一旦出现左右高低差或者前后倾斜，会大幅提升抽拉阻力，同时会加剧滚道与钢珠的不均匀磨损，大幅缩短滑轨的使用寿命。对于需要频繁抽拉的办公文件柜、工具柜场景，这款滑轨的结构设计也能满足万次级的反复抽拉寿命要求，不需要频繁更换维护。
