NKK SPDT标准通孔按钮开关结构设计

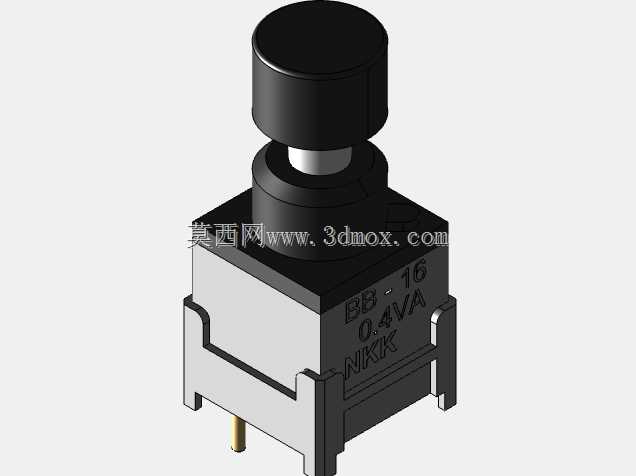

　　在工业控制回路、小型电子设备操控面板、测试仪器信号切换单元的设计选型中，这类单刀双掷结构的按钮开关是极为常见的基础控制元件，很多刚入行的结构工程师在做面板布局时，容易忽略这类小元件的安装边界与操作空间预留，最后打样组装时才发现按钮按压行程和周边壳体干涉，或是插装引脚和板上其他元件焊盘冲突，反而拖慢整个项目的落地进度。这款按钮开关采用标准通孔插装设计，主体基座为方形结构，侧面预留卡扣式安装位，不需要额外的固定螺母就能卡在面板预设的方孔内，安装时只需要从面板正面将开关本体推入安装孔，侧面的弹性卡扣会自动卡在面板背面完成限位，相比螺纹固定的按钮开关，组装效率能提升近四成，很适合批量生产的消费类电子、小型工控终端产品使用。

　　开关顶部的操作帽为圆柱形黑色防滑结构，表面做了细微的磨砂处理，操作人员戴薄型劳保手套操作时也不会出现打滑问题，操作帽和下方基座之间预留了足够的按压行程空间，额定按压行程下能保证内部触点可靠切换，不会出现按不到位导致的信号虚接问题。从结构设计逻辑来看，这款开关的基座采用上下扣合的封装结构，内部触点组件完全封闭在基座腔体内部，能阻挡日常使用环境中的浮尘、少量飞溅液体进入触点区域，提升在普通工业车间环境下的使用寿命，底部伸出的插装引脚为标准间距设计，适配常规厚度的FR4印刷电路板，插装后波峰焊就能完成可靠电气连接，不需要额外做手工补焊。

　　在实际选型应用时，需要注意几个核心的尺寸边界：首先是面板安装孔的开孔尺寸，必须匹配开关基座的方形外形尺寸，单边预留0.1mm的安装间隙即可，间隙过大会导致开关安装后出现晃动，间隙过小则会导致组装时无法顺利推入；其次是面板背面的预留空间，要同时容纳开关基座本体和引脚穿出后的焊接高度，还要预留出按压动作时的内部结构下行空间，避免电路板上的高大元件和开关底部发生干涉；另外操作帽突出面板表面的高度也要纳入整体外观设计考量，既要保证操作人员按压时的触感反馈，也要避免突出过高导致设备运输、搬运过程中被意外磕碰触发误动作。这类SPDT结构的按钮开关，在回路中可以实现单路信号的两路切换功能，既可以作为设备的电源触发按键，也可以作为功能模式切换的控制按键，触点的额定负载能满足大多数低压控制回路的通断需求，在小型测试仪器、桌面型工控设备、音频切换装置、民用电子电器产品中都有广泛的应用场景。做三维建模时，要重点还原几个关键配合特征：侧面弹性卡扣的倾斜角度和形变空间，这直接决定了安装结构的可靠性；操作帽和基座之间的配合间隙，要保证按压动作顺畅无卡滞；底部引脚的位置度公差，必须和PCB封装尺寸完全匹配，避免出现插装偏位的问题。

　　很多工程师在画这类小元件的三维模型时，容易忽略卡扣的细节结构，只是做个简单的方块示意，等到做装配干涉检查时，根本发现不了卡扣和面板开孔之间的干涉问题，最后开模或者打样时才出现组装故障，反而要花更多时间去修改造型。另外开关本体表面的标识字符也要做准确还原，在做整机BOM核对和生产组装指导时，能通过表面标识快速确认元件型号，避免产线物料混装导致的组装错误。从实际使用的可靠性角度出发，这类开关的操作力设计在适中区间，既不会因为操作力过轻导致轻微震动就触发误动作，也不会因为操作力过重导致长时间操作时手指疲劳，适合需要频繁触发操作的应用场景。基座部分的材质选用耐温的工程塑料，能满足波峰焊时的高温环境要求，不会因为焊接高温出现基座变形、卡扣失效的问题，金属引脚部分做了镀锡处理，焊接时上锡均匀，能保证长期使用后的电气连接可靠性，不会出现引脚氧化导致的接触不良问题。在做面板布局的堆叠设计时，还要注意多个同类型开关之间的安装间距，要预留出手指按压单个按钮时的操作空间，避免按压一个按钮时碰到相邻的其他按钮，导致误操作，一般相邻按钮的中心距不小于操作帽直径加10mm的操作余量，就能满足常规的操作需求。
