LNL210快速连接润滑配件套件3D打印托盘

　　在设备维保、车间工具收纳的实际作业场景中，润滑类快接配件的规整存放一直是一线维保人员容易忽略的细节——零散的黄油嘴、快接接头混放在普通工具盒内，不仅取用翻找耗时，带残油的配件还容易污染其他工具，部分带精密密封面的快接件磕碰后还会出现密封失效的问题，这套适配Lock-N-Lube 8件式快速连接润滑配件的托盘，正是针对这类现场痛点做的定向收纳结构设计。

　　从实际使用场景出发，这套托盘的核心定位是桌面级、工具柜内嵌式的定点收纳载体，适配碳纤维材质3D打印的加工特性，整体结构做了无支撑打印的优化，所有安装槽位的拔模角度都控制在FDM打印工艺可实现的自支撑区间，不需要额外添加支撑结构，打印完成后仅需简单去除层纹毛刺即可投入使用，不需要二次铣削、打磨等后处理工序，适配桌面级碳纤维3D打印机的加工能力，普通维保车间有基础3D打印设备即可自行制作。

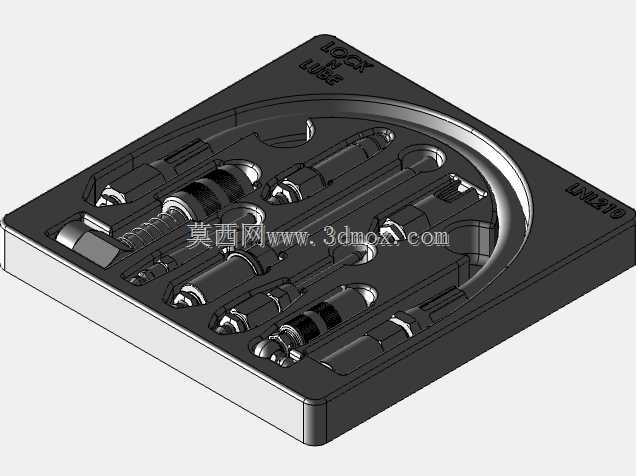

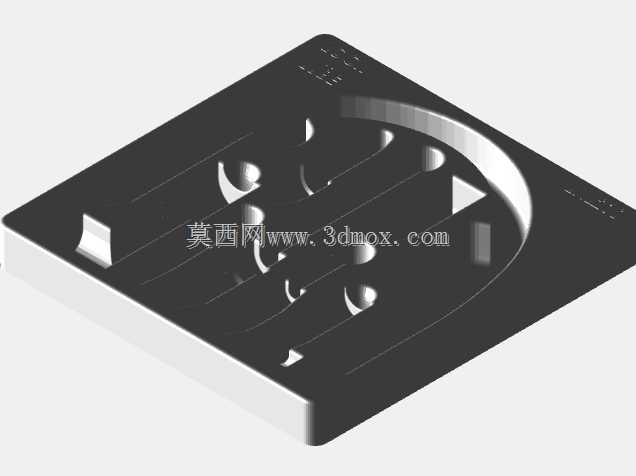

　　结构设计上，托盘针对8件不同规格的润滑快接配件做了独立的仿形槽位，每个槽位的轮廓都匹配对应配件的外形尺寸，槽深控制在配件总高度的三分之二位置，既保证配件放入后不会因车间搬运、工具抽屉抽拉的震动出现倾倒脱落，又预留了足够的手指取件空间，不需要额外撬动即可快速拿取对应配件。托盘内部预留了嵌入式磁铁安装槽，槽位尺寸匹配常规圆形强磁的安装边界，磁铁嵌入后表面与托盘内壁齐平，不会凸起刮蹭配件表面，依靠磁吸力可以将金属材质的润滑配件牢牢吸附在槽位内，即使托盘出现倾斜、短时间倒置的情况，配件也不会从槽位内滑落，适配移动维保作业时随车携带、登高作业时临时放置的使用需求。

　　托盘表面的标识字符做了0.4mm的抬升高度设计，这个高度差刚好适配FDM多色打印的换色阈值，不需要后期喷涂、刻字即可实现字符与托盘本体的颜色区分，不同规格的配件对应位置标注清晰，即使是新入职的维保人员也能快速对应配件型号，减少拿错配件导致的润滑作业失误。需要注意的是，这套托盘的几何尺寸是按照市面常规流通的Lock-N-Lube快接润滑配件实测尺寸建模，不同厂商生产的同类型配件可能存在尺寸公差，实际使用前需要根据自有配件的实测尺寸微调槽位参数，避免出现槽位过紧卡滞配件、或者槽位过松无法固定的问题。

　　从安装边界来看，托盘的外部轮廓尺寸适配常规工具车抽屉的分格尺寸，也可以直接放置在维保工作台的边缘位置，底部做了微凸的防滑筋结构，放置在光滑的金属工作台面时不会因推拉配件出现整体滑移，不需要额外打孔固定即可稳定放置。如果需要固定在工具柜柜门、垂直墙面上使用，也可以在托盘背部预留的沉孔位置加装螺丝或者背胶，不会破坏托盘正面的收纳槽结构。

　　在实际维保作业流程中，这类专用收纳托盘的价值远不止规整摆放：定点定位的收纳方式可以让维保人员在作业前快速清点配件数量，及时补充缺失的快接件，避免到了设备现场才发现缺少对应规格黄油嘴的尴尬；每个配件独立分隔存放，也能避免带残油的润滑配件互相磕碰，保护快接接头的密封端面，延长配件的使用寿命；嵌入式磁铁的设计还能吸附作业过程中不小心掉落的小型金属零件，减少零件遗失的概率。

　　设计过程中特意规避了多余的装饰性结构，所有加强筋都设置在托盘底部，不会占用正面的收纳空间，托盘边缘做了圆角过渡处理，拿取时不会划伤手部，壁厚控制在2mm，在保证碳纤维打印件结构强度的前提下尽可能减少打印材料消耗，整体重量轻便，移动携带不会增加额外负担。排油的细节也做了考虑，每个槽位底部都预留了微小的排油缺口，配件上残留的润滑油可以顺着缺口流到托盘底部的集油槽内，不会积在槽位内浸泡配件，日常清理仅需擦拭集油槽即可，维护难度很低。
