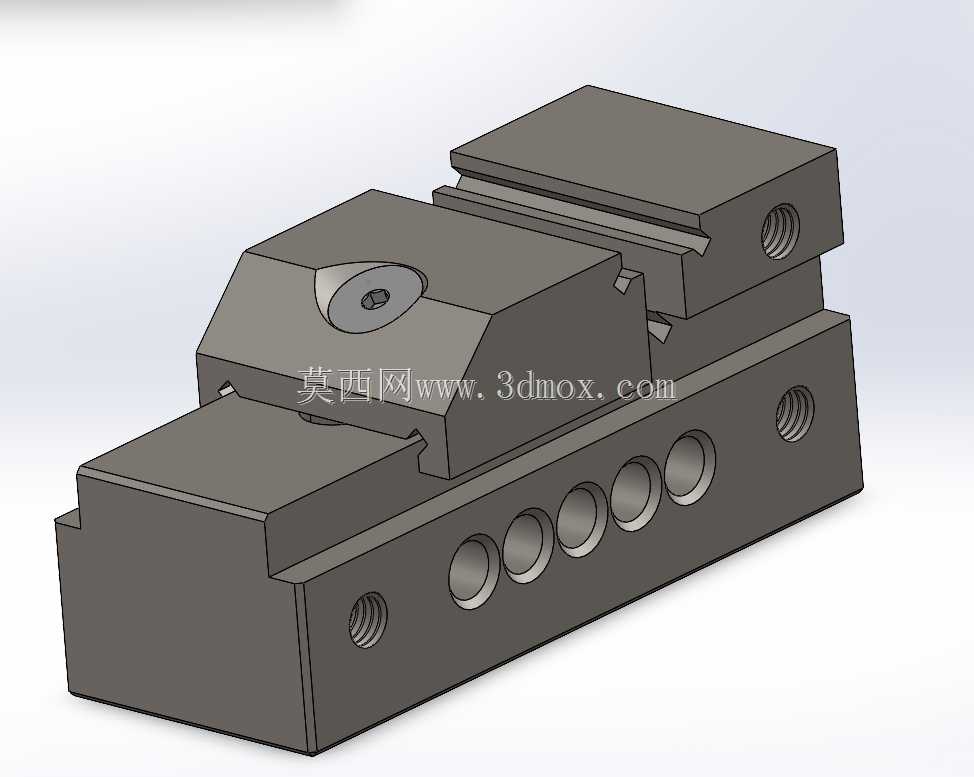

一英寸规格微型精密工装虎钳结构

　　钳身的夹持面采用平面式设计，没有额外的齿纹结构，避免在软质小零件表面留下压痕，适配铜、铝、硬质塑料等易损伤材质的零件装夹需求，夹持面的平面度经过研磨处理，和零件接触时贴合度更高，夹持稳定性更好。驱动结构采用单螺杆推进设计，螺杆端部和活动钳身采用嵌入式连接，转动螺杆时活动钳身平稳推进，不会出现随螺杆转动的周向偏移，螺杆的螺距经过匹配设计，转动一圈对应的钳口行程适配小零件的微调需求，操作人员可以通过螺杆的转动圈数精准控制夹持力，既可以保证零件被牢牢固定不会在研磨过程中移位，又不会因为夹持力过大导致薄壁小零件出现变形。这款一英寸规格的微型虎钳，是面向精密小件加工场景开发的手动夹持工装，核心适配小尺寸零件的研磨、精细修磨、微小工件检测装夹等工序，在钟表零件加工、精密电子小五金件修配、小型模具配件打磨、首饰精密加工等场景中，能解决常规虎钳夹持行程过大、夹持力难以精准控制、无法稳定固定毫米级小零件的痛点。从结构设计来看，整体采用分体式滑块导向结构，固定钳身与活动钳身通过底座上的梯形导向槽配合，导向槽采用双侧限位设计，活动钳身滑动过程中无侧向窜动，保证夹持面的平行度误差控制在极小范围内，避免小零件夹持时出现偏斜、翘起的问题。

　　底座部分采用一体化的矩形结构，底座侧面设置了多组等间距的安装定位孔，这些孔位既可以作为安装固定孔，通过螺栓将虎钳固定在磨床工作台、研磨平板或者工装台面上，也可以作为辅助定位孔，配合定位销实现虎钳在工装上的快速定位，不需要反复调整位置。底座的底面经过精磨处理，平面度较高，固定在工作台面上时不会出现倾斜，保证钳口的夹持基准和工作台面平行，减少装夹找正的时间。钳身整体采用合金工具钢材质，经过淬硬处理，表面硬度较高，长期使用不会出现磨损、凹陷的问题，导向槽的配合面经过精磨，滑动阻力小，长期反复使用也不会出现间隙过大导致的夹持精度下降问题。

　　在实际使用场景中，这类微型虎钳常被放置在精密研磨工位，操作人员手持小型研磨工具对夹持的小零件进行端面修磨、毛刺去除、角度修整等操作，因为虎钳整体尺寸小巧，不会占用过多的工作台空间，同时整体重量适中，既可以通过螺栓永久固定在专用工位，也可以根据加工需求临时放置在不同的工作台面上使用。钳身侧面设置的螺纹孔，既可以作为螺杆的安装孔，也可以作为辅助夹持的连接孔，当需要加工特殊形状的小零件时，可以通过这些孔位加装定制的钳口垫块，拓展虎钳的夹持范围，适配异形小零件的装夹需求。设计过程中充分考虑了小零件加工的操作便利性，虎钳的整体高度经过优化，操作人员在进行研磨操作时，手部的操作高度符合人体工程学要求，长时间操作不会出现手腕疲劳的问题，活动钳身的滑动行程控制在一英寸范围内，刚好覆盖常见小零件的尺寸范围，避免了无效行程带来的操作冗余。螺杆的端部设计了适合手动转动的结构，不需要借助额外的扳手就可以完成夹持操作，调整速度快，适合小批量多品种的小零件加工场景，频繁更换零件时的装夹效率更高。

　　和常规尺寸的虎钳相比，这款微型虎钳的夹持基准更统一，因为整体结构紧凑，各部件的连接刚性更好，夹持小零件时不会出现常规虎钳那种钳口悬臂过长导致的夹持刚性不足问题，研磨过程中零件不会出现微颤，加工后的零件平面度、表面粗糙度更容易达到工艺要求。在安装边界上，这款虎钳的底座长宽尺寸适配小型磨床的工作台T型槽间距，不需要额外制作过渡连接板就可以直接安装，整体高度较低，安装后不会和磨床的研磨头行程产生干涉，适合在行程较小的精密研磨设备上使用。对于需要进行微小零件批量修磨的工位，这类微型虎钳还可以多台并排安装在工作台面上，一次装夹多个零件进行连续加工，提升工位的加工效率。
