手动螺旋式管道夹持台虎钳结构设计

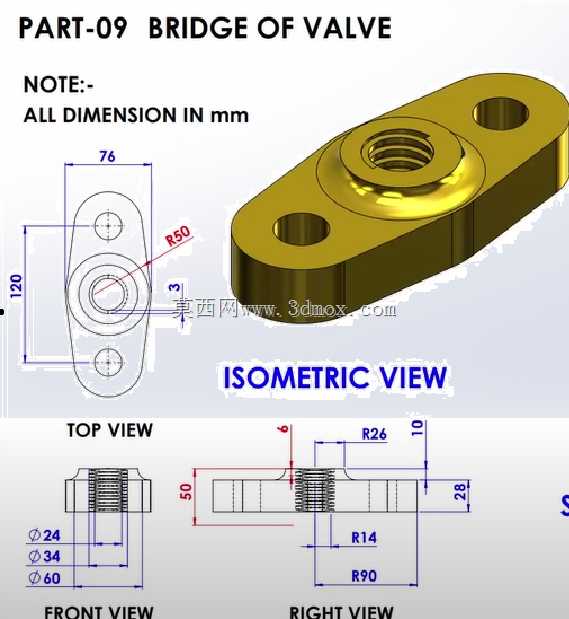

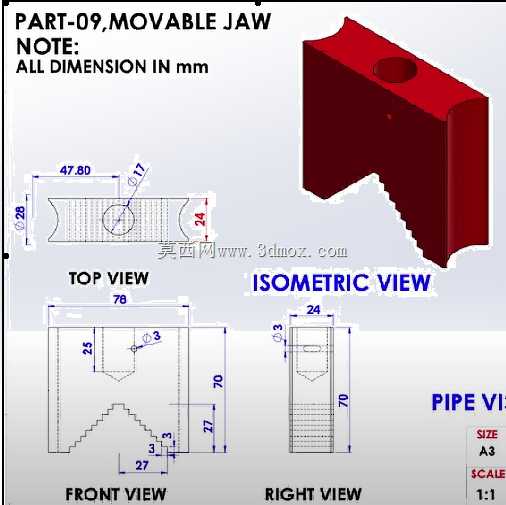

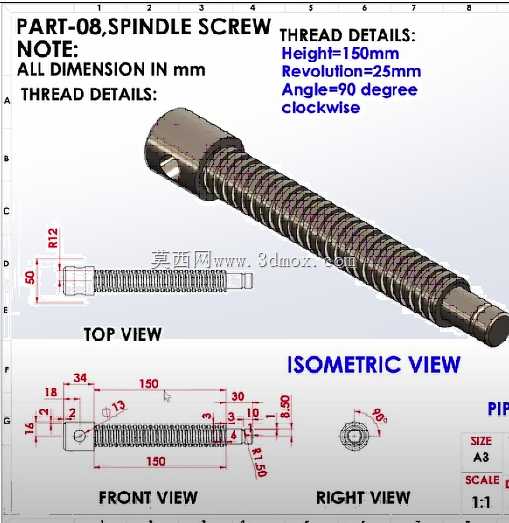

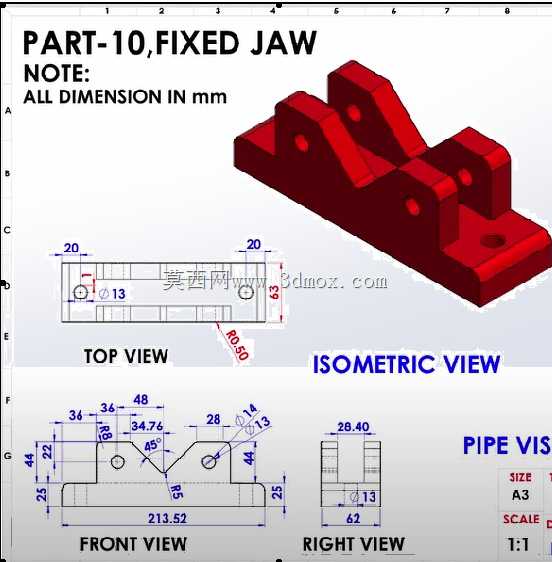

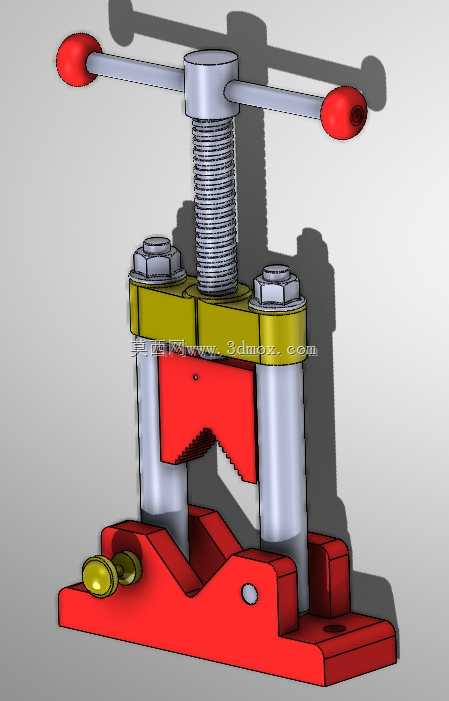

　　在管道预制、现场维修以及小型五金加工场景中，这类手动螺旋管虎钳是工位上最常见的夹持工装，区别于普通平口钳的V型钳口结构，专门适配圆形截面的管材、棒料装夹需求，避免平口钳夹伤管件表面或者出现装夹打滑的问题。从结构设计逻辑来看，这套夹持装置采用双导柱导向配合单螺旋副施力的经典布局，底部的一体式铸造基座承担整体承重与安装定位功能，基座上预留的两个沉头安装孔可以直接通过螺栓固定在钳工台或者移动式工装架上，安装时需要保证基座台面与工作台面的平行度误差控制在0.1mm以内，避免夹紧过程中出现受力偏载导致导柱磨损加剧的问题。钳口部分采用上下分体式设计，下部V型固定钳口与基座一体加工成型，上部活动压块同样开设对应角度的V型槽，槽面加工有细密的防滑齿纹，齿纹深度控制在0.3-0.5mm之间，既可以保证夹持时的摩擦力足够，又不会在薄壁管件表面压出过深的痕迹，适配壁厚1mm以上的金属管、硬质塑料管装夹作业。施力机构采用T型螺纹传动，梯形螺纹的导程选择4mm，既可以保证夹紧时的自锁性能，不会因为加工过程中的振动导致夹力松脱，又能兼顾开合的效率，不需要操作人员转动过多圈数就能完成工件的装夹与拆卸。

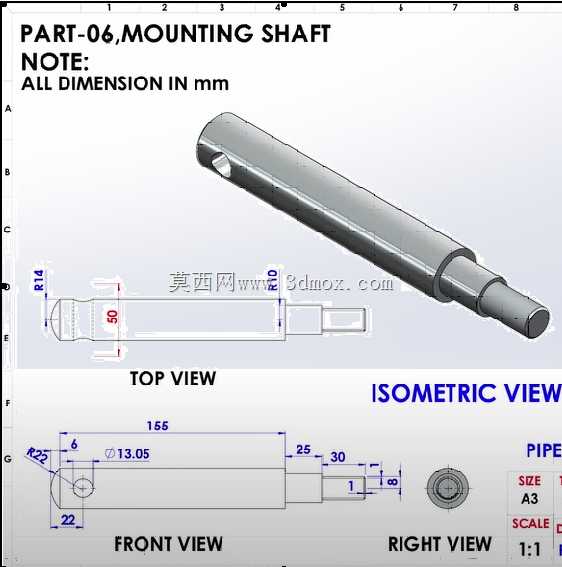

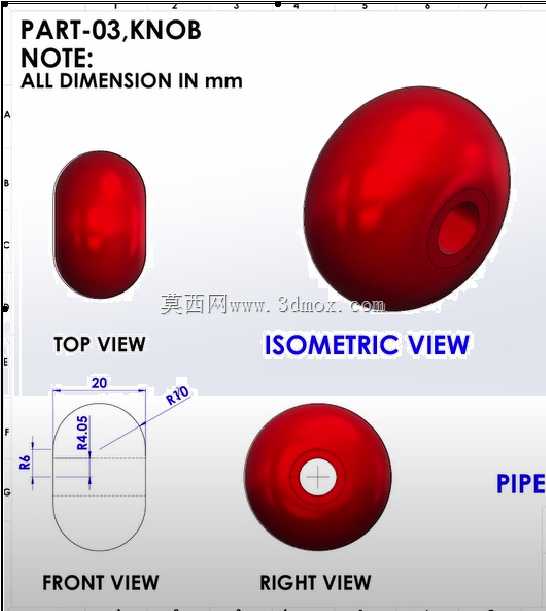

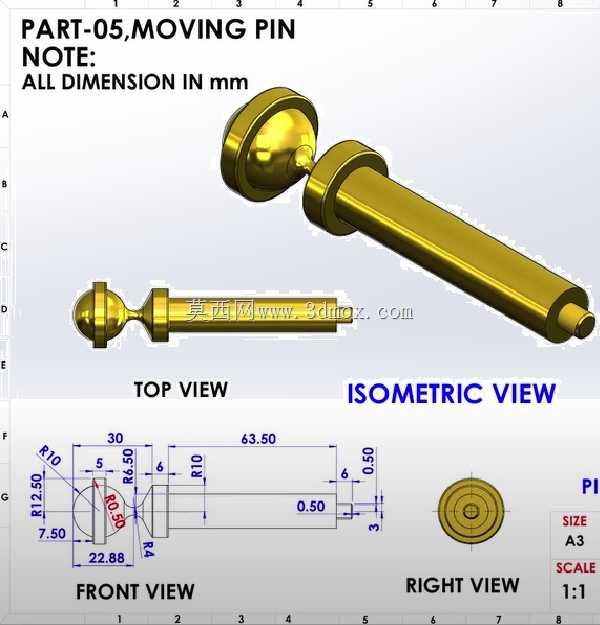

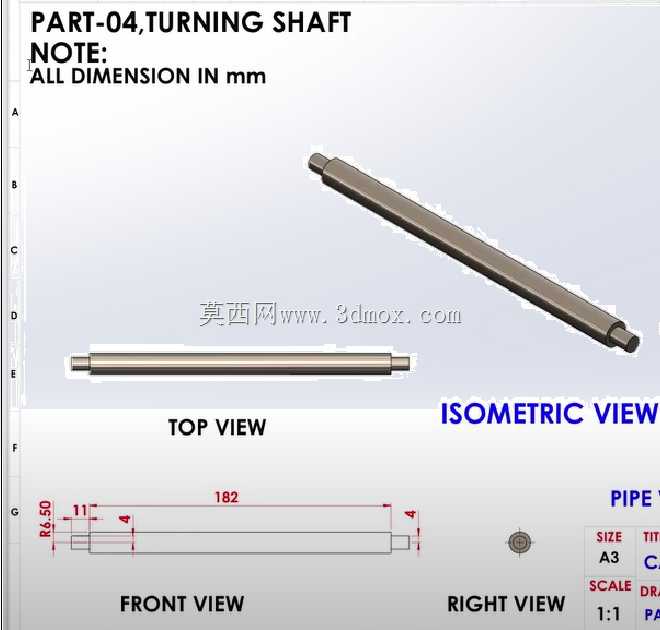

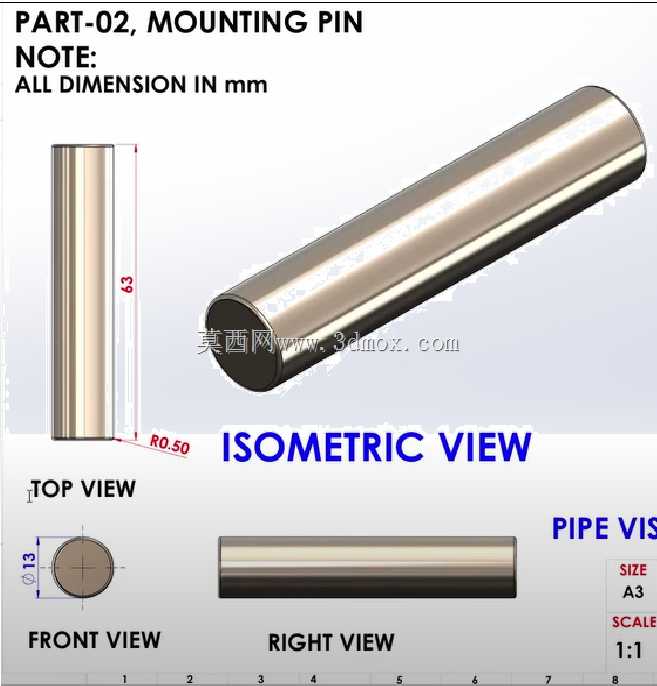

　　顶部的操作杆采用两端带球头的穿杆式设计，球头做了圆弧过渡处理，避免操作人员施力时划伤手掌，操作杆的长度根据最大夹紧力设计，单人单手施加200N的握力时，钳口可以产生最大12kN的夹紧力，足够满足管径15-50mm范围内的管材锯切、套丝、倒角、焊接对位等工序的装夹需求。两侧的导向柱采用45号钢调质处理，表面做镀硬铬防锈处理，与活动压块上的导向套采用H7/f6的间隙配合，保证活动压块上下移动时的同轴度，不会出现卡滞或者偏斜的问题，导向柱与基座的连接采用六角螺母锁紧，螺母下方加装平垫圈与弹簧垫圈，防止长期使用后螺母松动导致导向精度下降。

　　基座前端还设计了两个小型的弯管挂桩，在进行小直径铜管、铝管的弯管作业时，可以配合手动弯管器作为定位支点使用，拓展了工装的适用场景，不需要额外加装辅助定位件就能完成简单的弯管工序。从安装边界尺寸来看，这套虎钳的整体长度控制在220mm，宽度120mm，闭合状态下总高度260mm，最大开口距离80mm，占用钳工台的安装面积不足0.03㎡，适合在狭小的维修工位、流动作业现场布置，不需要复杂的安装调试，固定完成后即可投入使用。设计过程中特意将所有外露的棱边都做了R2-R3的倒圆角处理，避免操作人员在取放工件、调整夹具时被锐边划伤，符合钳工工位的安全设计规范。

　　螺旋副的顶部加装了防尘挡圈，可以阻挡加工过程中产生的金属切屑、灰尘进入螺纹配合面，减少螺纹的磨损，延长工装的使用寿命，日常维护只需要定期在螺纹面、导向柱表面涂抹少量锂基脂即可，不需要复杂的拆解保养。在实际使用场景中，这类管虎钳不仅可以用于管道安装作业中的管材装夹，也可以用于小型轴类零件的打磨、钻孔工序的夹持，更换不同的钳口垫块后还可以装夹异形截面的工件，通用性较强，相比液压、气动类的夹持工装，不需要外接动力源，完全依靠手动操作，在无电源的野外作业场景、临时维修点位都可以快速部署使用，结构简单可靠，故障点极少，即使长期在潮湿、多粉尘的作业环境中使用，也不容易出现卡滞、失效的问题。
