简易螺旋进给式台虎钳结构设计

　　这款手动螺旋进给台虎钳是钳工工位、小型机加工工位、维修作业场景中最常用的通用装夹工装，核心作用是在锯削、锉削、小型零件钻孔、攻丝、零件修配、小部件组装等作业中，稳定夹持待加工工件，避免工件在受力过程中出现位移、窜动，保障加工精度与操作安全。区别于重型机用台虎钳，这款结构做了轻量化简化，没有复杂的快换、增力附加结构，整体采用固定钳身、活动钳身、传动丝杠、操作手柄、钳口衬板几个核心模块组成，固定钳身作为整个工装的承载基座，底部预留了与工作台面连接的安装边界，可通过T型螺栓直接固定在标准钳工工作台的T型槽上，安装时需保证固定钳身的钳口工作面与工作台边缘保持合适距离，避免长工件装夹时与工作台发生干涉。

　　从结构设计逻辑来看，这款台虎钳采用了最成熟的螺旋副传动夹紧方案，丝杠穿过活动钳身的传动螺母座，一端与固定钳身的支撑端做轴向限位，转动端部的穿装式手柄时，丝杠的旋转运动转化为活动钳身的直线进给运动，带动活动钳身沿固定钳身的导向导轨做往复移动，实现钳口的开合与夹紧动作。导向结构采用了内嵌式导轨配合，活动钳身的底部导向面与固定钳身的导轨槽做小间隙配合，既保证活动钳身移动过程中无卡滞，也能限制活动钳身的上下、左右窜动，保证夹紧时两个钳口的平行度，避免工件装夹时出现上翘、偏斜的问题。钳口位置预留了可更换的淬硬钳口板安装位，钳口板表面加工有交叉网纹，增大与工件接触面的摩擦力，夹持硬度较高的金属工件时不易打滑，当钳口板磨损后可直接拆卸更换，无需更换整个钳身，降低长期使用的维护成本。

　　实际使用场景中，这款台虎钳的夹持行程覆盖了小型零件加工的常规尺寸需求，可夹持方形、圆形、异形等不同截面的工件，针对小型有色金属零件、塑料件等易夹伤工件，也可在钳口处加装铜质、铝质或者尼龙材质的软钳口衬垫，避免夹伤工件表面。操作手柄采用穿杆式结构，不需要额外的加力杆，正常手动施加的扭矩即可通过螺旋副的增力作用转化为足够的夹紧力，满足常规手工作业的装夹需求，同时螺旋副具备自锁特性，夹紧后不会因为加工过程中的振动导致钳口松脱，装夹可靠性有充足保障。

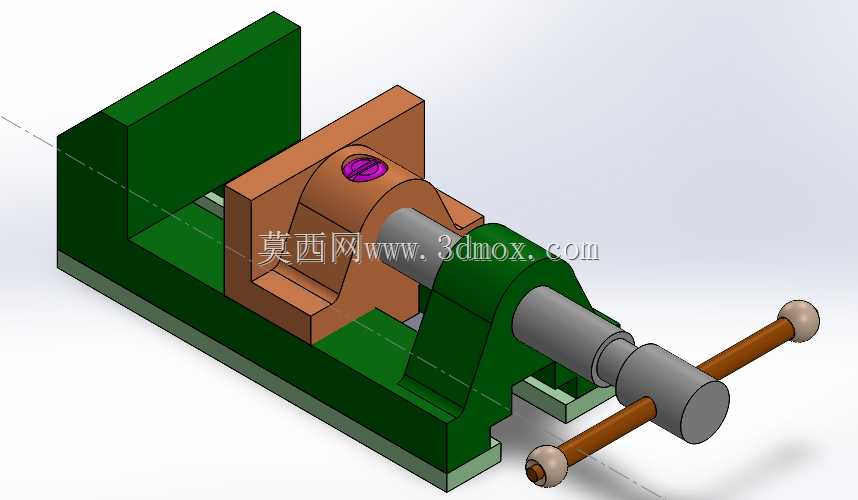

　　从建模设计的细节来看，整个装配体的配合关系完全按照实际装配逻辑设置，固定钳身与导轨面、丝杠与支撑孔、活动钳身与螺母座、手柄与丝杠端部的穿装孔都做了对应的配合约束，活动钳身可沿导轨实现全行程的开合运动模拟，能直观展示整个台虎钳的动作原理，对于刚接触机械结构设计的从业者来说，可通过这个模型理解螺旋传动的应用、导轨导向的结构设计逻辑、工装夹具的受力设计要点，也可在此基础上做拓展设计，比如增加快退机构、调整钳口宽度、增加转盘底座实现角度旋转等功能，适配更多场景的装夹需求。整体外形尺寸紧凑，不会占用过多工作台面空间，安装时不需要对工作台做额外改造，适配绝大多数标准钳工台、轻型加工工作台的安装条件，在小型维修门店、学校金工实习工位、个人DIY工作间都有很高的适配性。
