铝管支架式磁感应加热装置结构设计

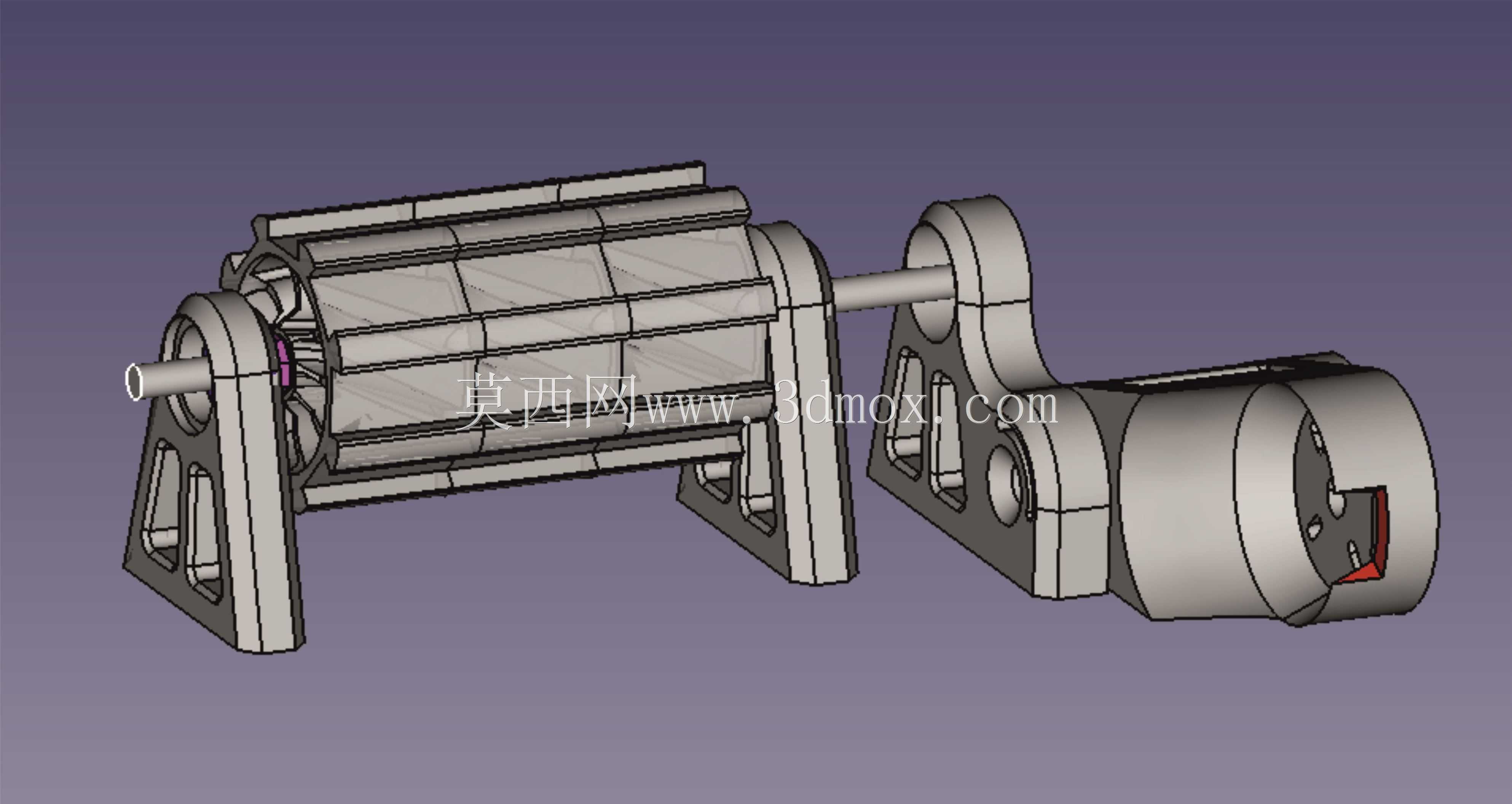

　　这套磁感应加热结构的核心应用场景集中在小尺寸金属工件的快速非接触加热工序，常见于五金小件的热装配、小零件表面热处理、实验室小型金属加热试验等场景，相比传统接触式电阻加热，它依靠交变磁场在金属内部产生涡流发热，没有明火、热响应速度快，加热区域可以通过磁场分布精准控制，不会对周边非目标区域造成多余热影响。

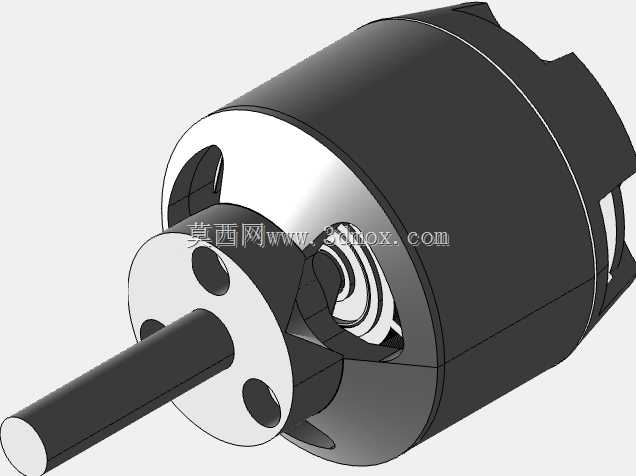

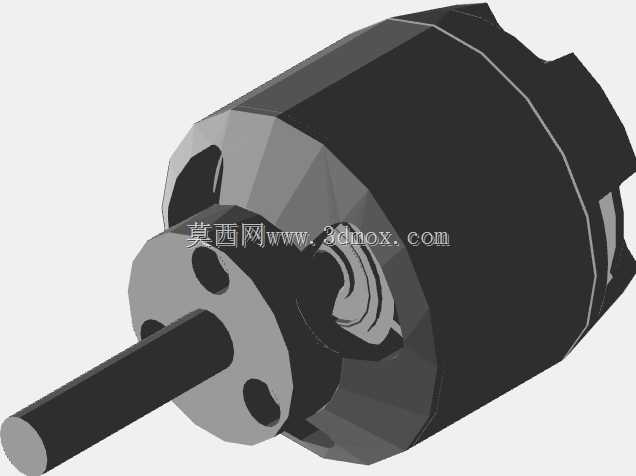

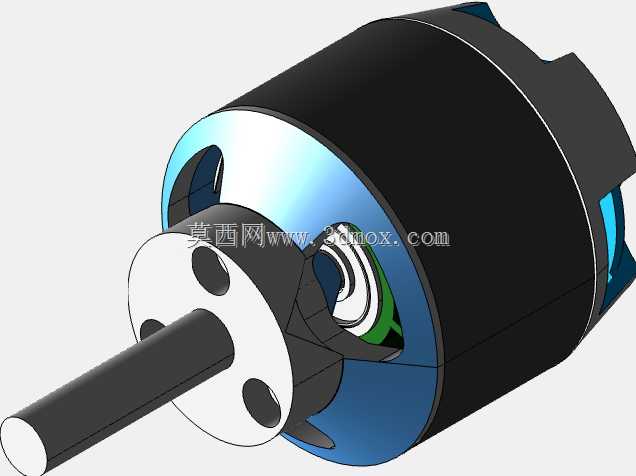

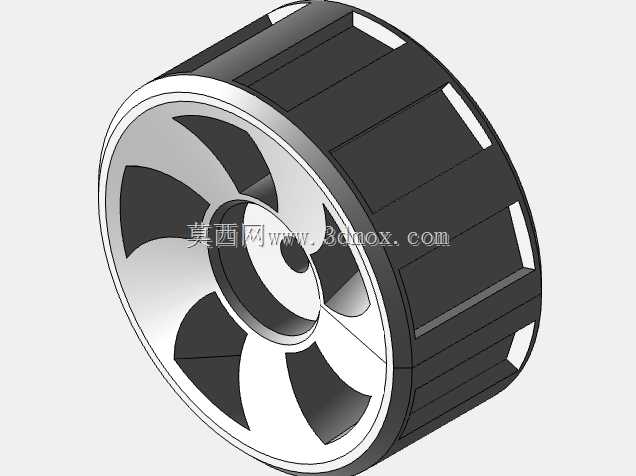

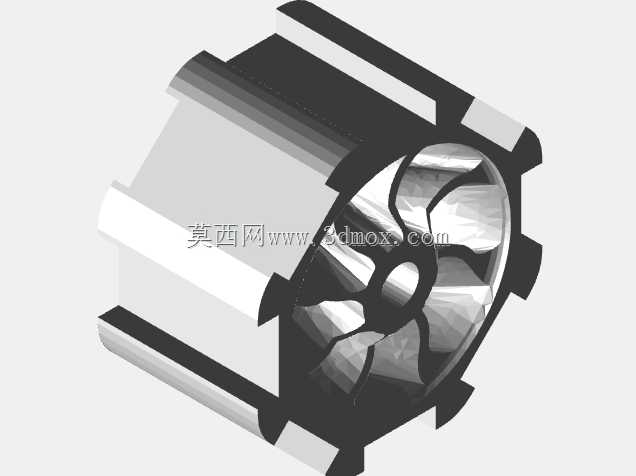

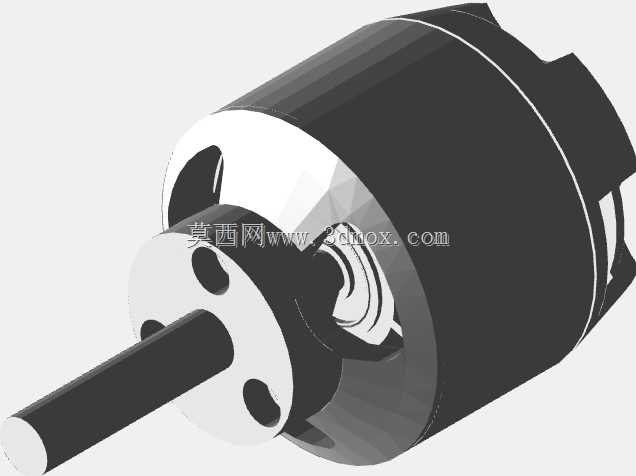

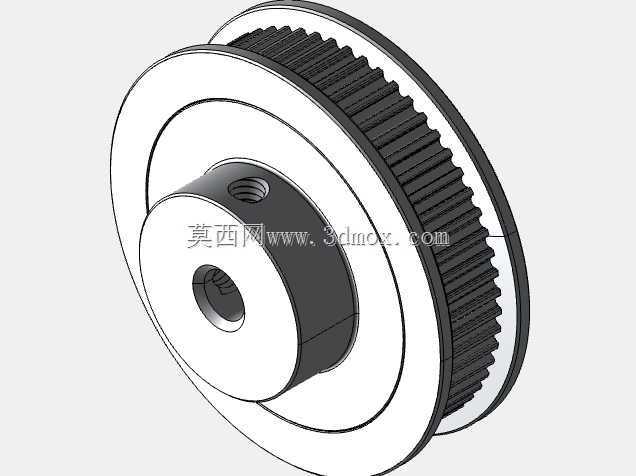

　　从结构功能来看，整套装置的核心发热逻辑是依靠磁铁产生的稳定磁场配合交变电流驱动，让置于磁场范围内的金属工件自身发热，驱动轴部分的传动结构负责带动待加工工件匀速通过磁场区域，保证加热均匀性，避免局部过热导致的工件金相组织变化。设计之初最先敲定的是材质选型逻辑，直接排除了ABS、PLA这类常见的3D打印塑料材质，核心原因是塑料在持续热辐射环境下会出现软化、形变，尤其是驱动轴附近的温度会随着设备运行时长增加逐步累积，塑料材质的蠕变会直接导致传动皮带张紧力下降，出现打滑、传动精度丢失的问题，长期运行甚至会出现皮带松脱的故障。

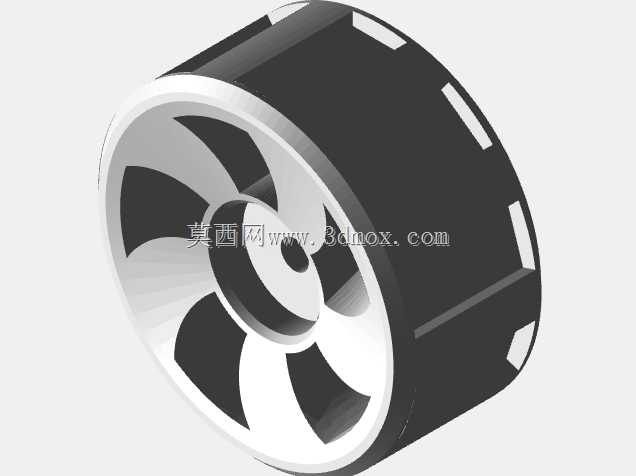

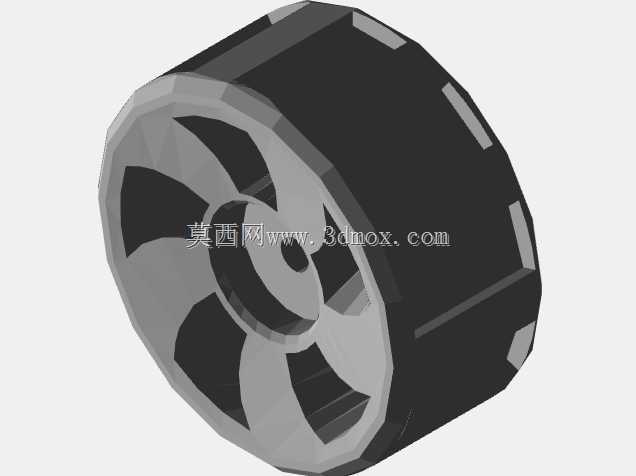

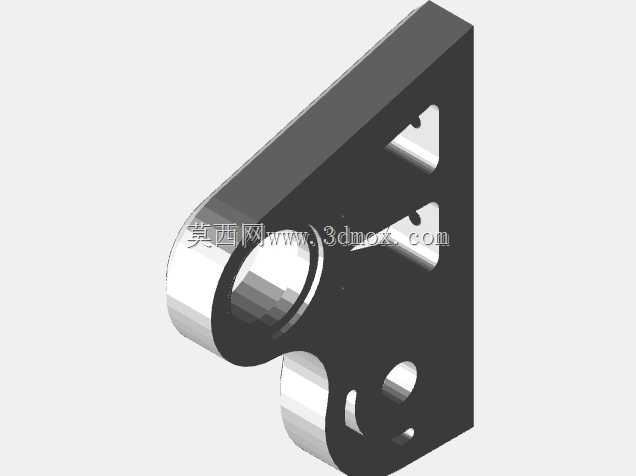

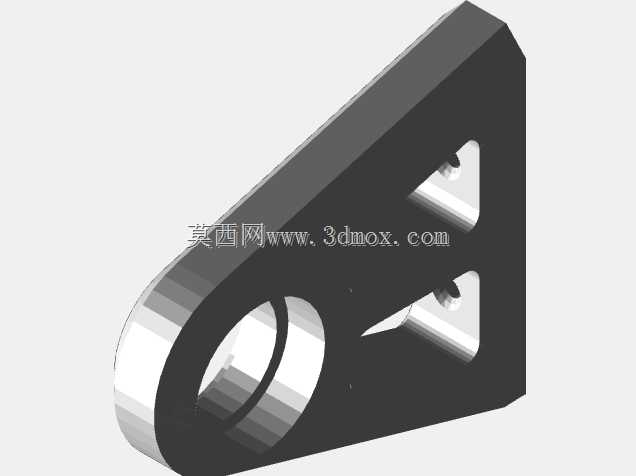

　　支架部分最终选用铝制管材作为核心支撑，特意选择了壁厚偏厚的铝管规格，一方面铝的非导磁特性不会干扰磁场分布，不会额外产生无效涡流损耗造成支架自身发热，另一方面足够的壁厚可以保证长期受热后的结构刚性，不会出现支架变形导致的磁铁位置偏移。磁铁的安装位置特意做了限位设计，当磁铁贴合铝管安装时，铝管的导磁率特性可以让磁场分布更均匀，避免出现局部磁场过强导致的工件加热温度不均问题。

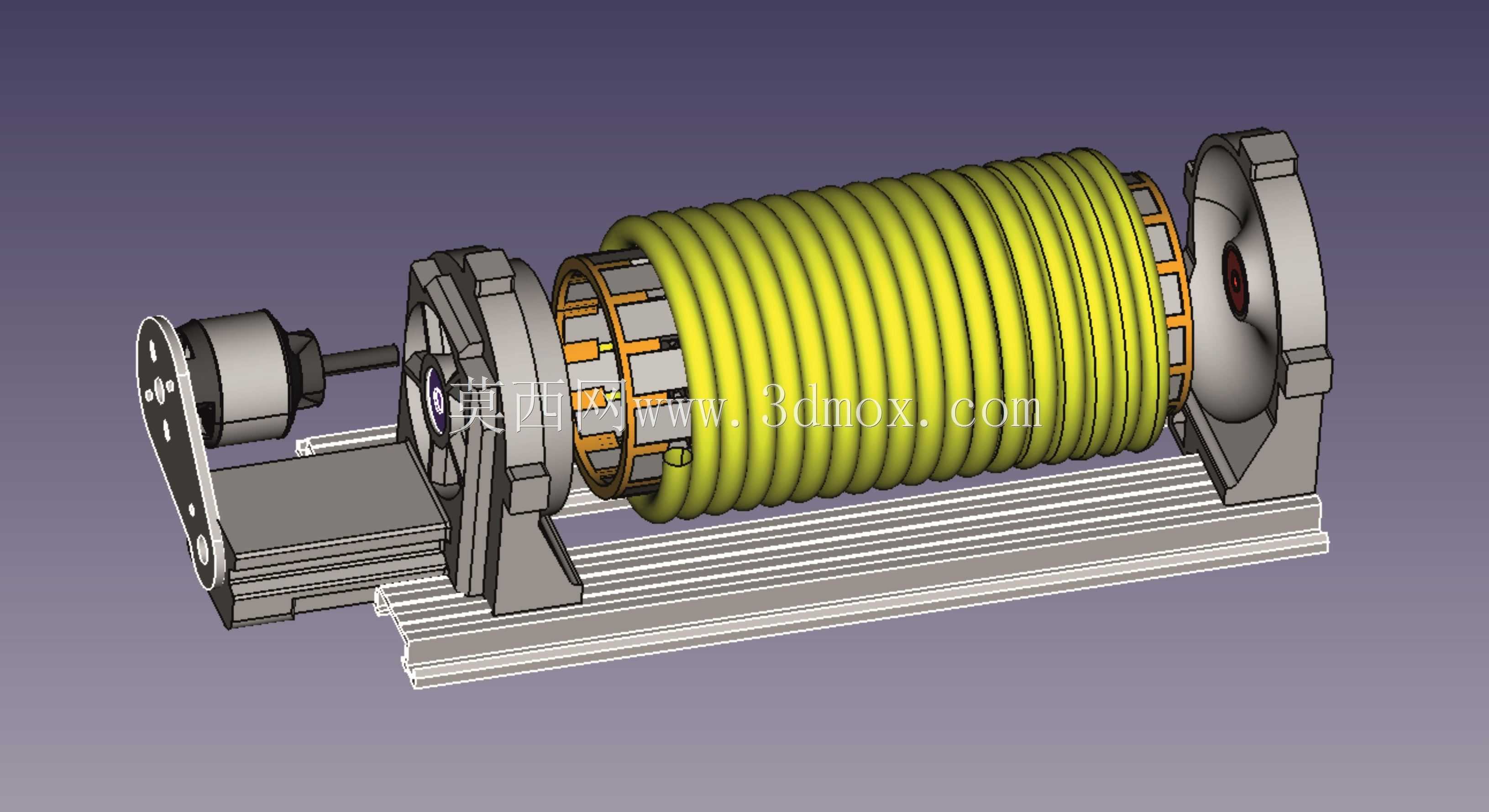

　　气路部分选用铝气雾罐作为配套组件，主要用于加热过程中的局部冷却或者保护气输送，避免工件高温氧化。导电回路的核心采用铜管拼接结构，设计时要求所有铜管必须连接为一个完整整体，拼接处做无缝焊接处理，保证导电回路的电阻一致性，避免接头处电阻过大导致的局部发热烧蚀；理想装配状态下会额外采用铜片作为连接补强件，将铜管牢牢固定在铜片基底上，形成刚性更强的导电整体，既可以降低回路整体电阻提升加热效率，也能避免长期运行中铜管受震动、热胀冷缩影响出现接头松动。

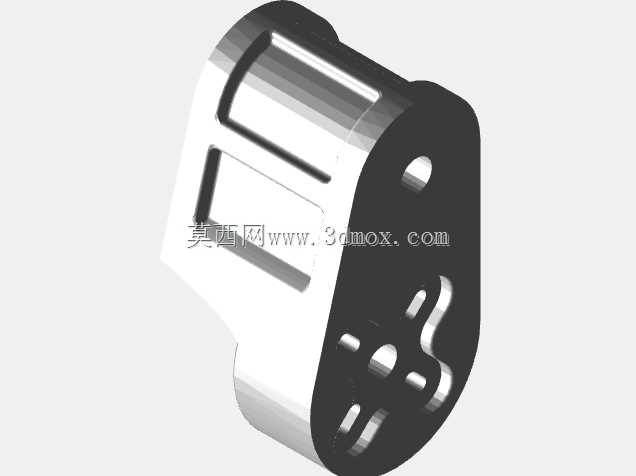

　　从安装边界来看，整套结构的安装基准面为底部的水平安装板，驱动轴的中心高距离安装面预留了足够的操作空间，方便工件上下料；磁铁支架的安装孔位做了长槽设计，可以根据待加热工件的尺寸调整磁铁与工件的间隙，适配不同直径、不同加热深度要求的工件加工需求；铜管回路的走线位置避开了驱动皮带的运动路径，所有固定点都设置在铝支架的预制安装孔上，不需要额外打孔破坏支架的结构强度。

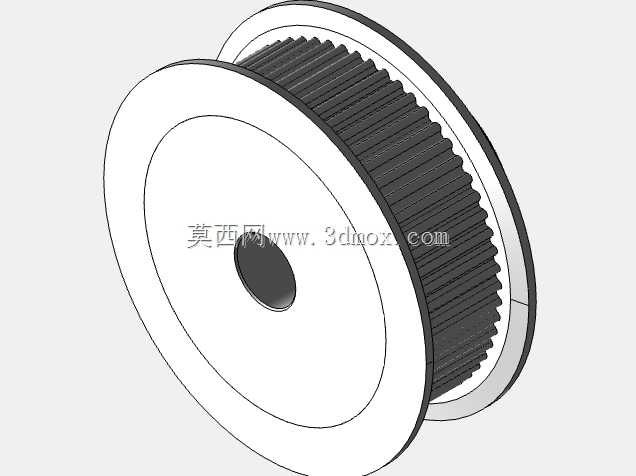

　　实际调试过程中需要注意，驱动皮带的张紧力要调整到合适区间，张紧力过大会加速轴承受损，张紧力过小则会因为运行过程中的热量累积导致皮带伸长打滑，因为皮带本身为橡胶材质，长期处于热辐射环境下会出现一定的硬度变化，所以张紧机构预留了足够的调整行程，方便后期维护时重新张紧。磁铁的固定采用耐高温结构胶配合机械压块双重固定，避免长期受热后胶层失效导致磁铁移位，因为磁铁的位置精度直接决定了磁场分布的均匀性，一旦出现位置偏移，就会导致工件加热区域偏移，影响最终的加热效果。
