卧式畜牧养殖饲料混合搅拌设备结构

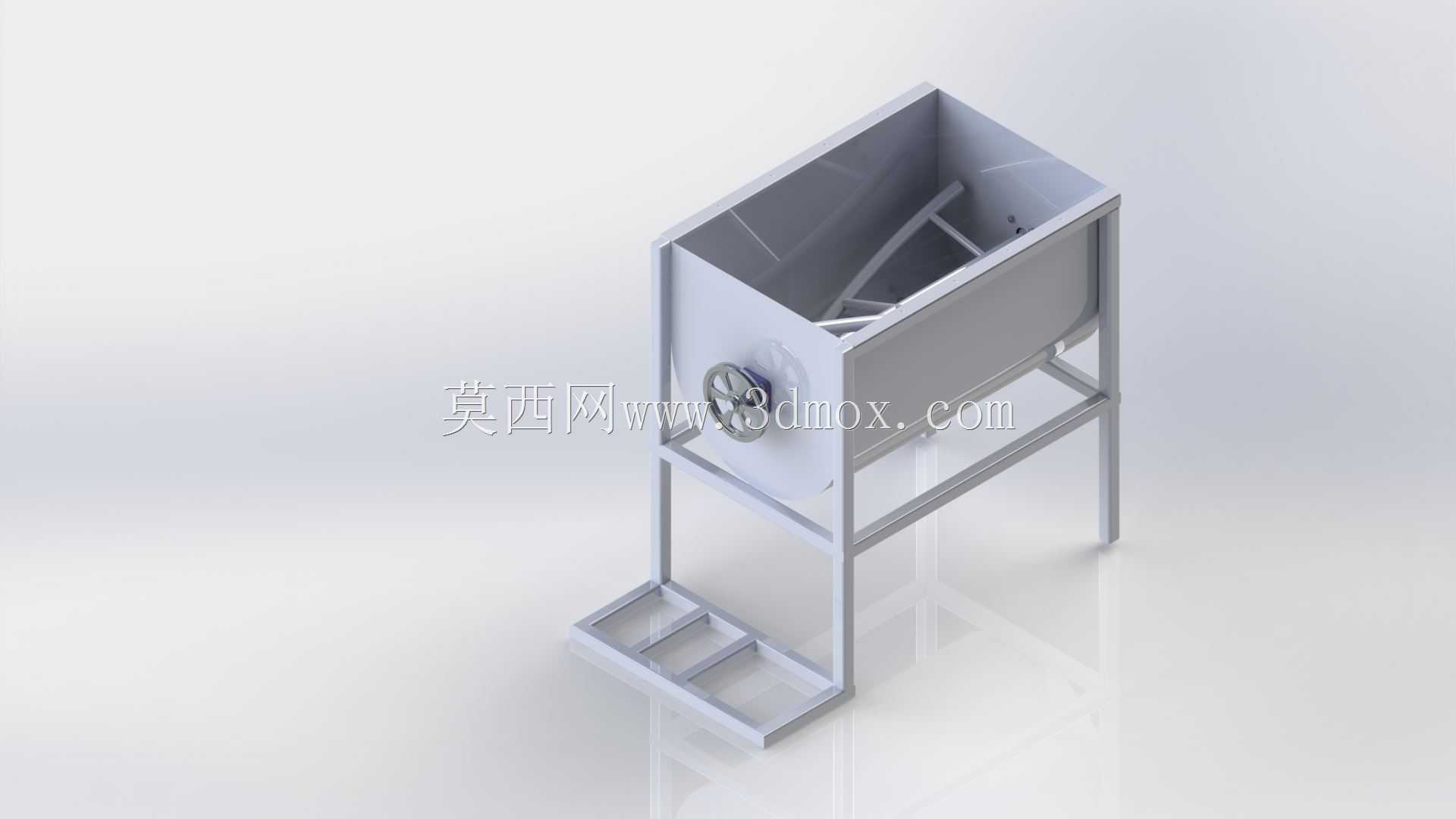

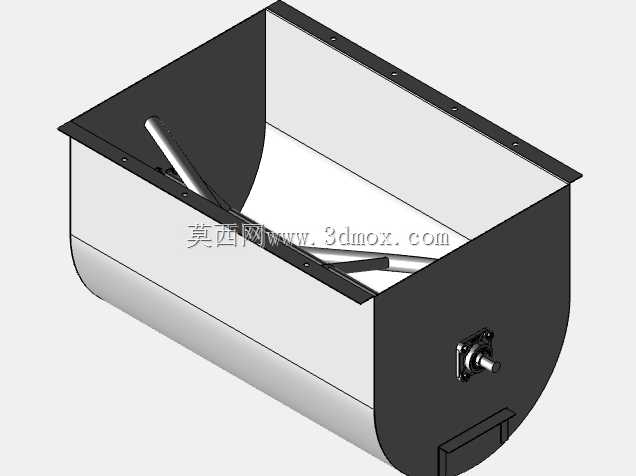

　　在中小型畜禽养殖散户、村级饲料加工点的日常生产场景里，这类卧式搅拌设备是核心的物料混配载体，区别于大型饲料厂的连续式生产线，它更适配单次几百公斤级的批次混合作业，能覆盖自配料养殖户把玉米粉、麸皮、豆粕、预混料、添加剂等不同容重、不同粒度的组分均匀混合的需求，避免因物料分层导致的畜禽采食营养不均问题。从结构设计逻辑来看，整体采用方槽型卧式筒体布局，筒体底部做了圆弧过渡处理，不存在搅拌死角，物料在搅拌过程中不会在边角位置堆积残留，每次批次作业结束后清理难度极低，也不会出现不同配方饲料交叉污染的问题。

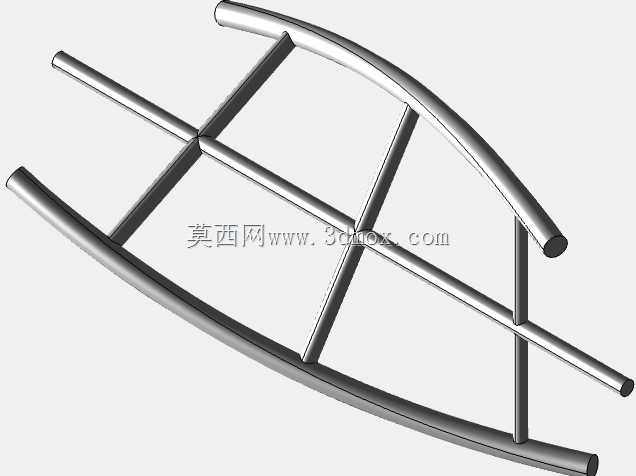

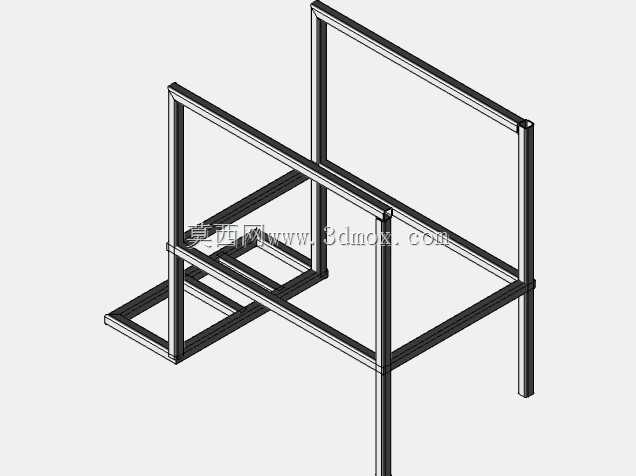

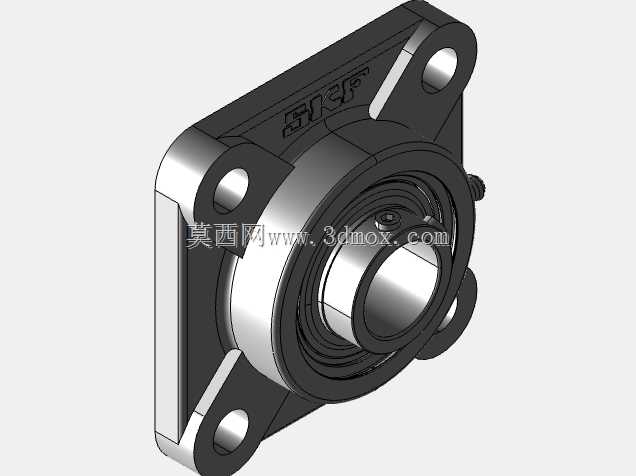

　　支撑框架采用方管焊接成型，四条支腿做了外扩式设计，设备运行时的重心落在支腿围成的支撑面中心位置，即便搅拌轴带动物料做周期性翻动，整机也不会出现明显晃动，不需要额外做地脚螺栓固定，适合养殖场地面临时移位、调整摆放位置的使用需求。筒体端部的轴伸位置配置了带座轴承支撑，搅拌轴上的桨叶采用螺带式与刮板结合的结构，靠近筒壁的外螺带把物料从一端向另一端推送，内螺带反向推送形成轴向循环，同时径向的刮板把贴在筒壁的物料刮下参与混合，混合均匀度能满足养殖饲料的配比要求，不会出现预混料团聚在局部的情况。

　　筒体下方预留的脚踏式结构，是针对养殖场景的操作习惯设计的，操作人员站在踏板位置就能完成出料口的启闭操作，不需要弯腰手动操作出料插板，作业过程中可以随时调整出料速度，接料容器直接放在出料口下方即可，不需要额外配置输送转接装置。从安装边界来看，设备整体宽度控制在1.2米以内，长度不超过1.8米，高度在1.5米左右，普通养殖棚舍的进门宽度都能满足整机进出需求，不需要对场地做额外改造，上方预留的进料口为敞口设计，既可以人工倒料，也能配套小型提升机上料，适配不同投资规模的用户使用场景。

　　设计时特意控制了整机的重心高度，搅拌轴的安装位置在筒体高度的三分之一处，转动时的动平衡余量充足，配套普通的减速电机就能驱动，不需要大扭矩的动力单元，日常运行的能耗较低，适合农村电网电压波动较大的使用环境。筒体的板材厚度选用3mm的普通碳钢板，焊接位置做了满焊处理，避免粉料从焊缝缝隙漏出，支腿与筒体的连接位置加了三角加强筋，长期承受满载物料的重量也不会出现焊缝开裂、框架变形的问题。出料口设置在筒体底部的最低位置，批次作业结束后筒体内的残留物料占比不到0.5%，更换饲料配方时只需要打开出料口空转1到2分钟就能完成清理，不会残留上一批次的药物添加剂，避免给后续畜禽饲喂带来安全隐患。这类设备的结构没有复杂的电控元件，日常维护只需要定期给轴承位置加注润滑脂，检查桨叶的固定螺栓是否松动即可，没有专业机修人员的养殖散户也能独立完成日常保养，设备的易损件只有轴端的密封件，更换成本极低，能适配农村地区维修配件采购不便的实际情况。
