电源变压器用铰接式灯支撑固定构件

　　在电源变压器的配套辅件设计中，这类铰接式灯支撑构件的应用场景十分明确，主要用于变压器柜体内部检修照明组件的固定与角度调节，解决固定式灯架无法适配不同检修点位照明需求的问题。实际使用时，该构件一端通过三个均布的安装孔固定在变压器柜体的内壁钣金上，另一端承托照明灯具，中间的铰接轴结构可实现支撑臂的角度翻转，调整范围覆盖0到90度区间，能满足不同检修位置的光线投射要求，避免柜体内部出现照明死角。

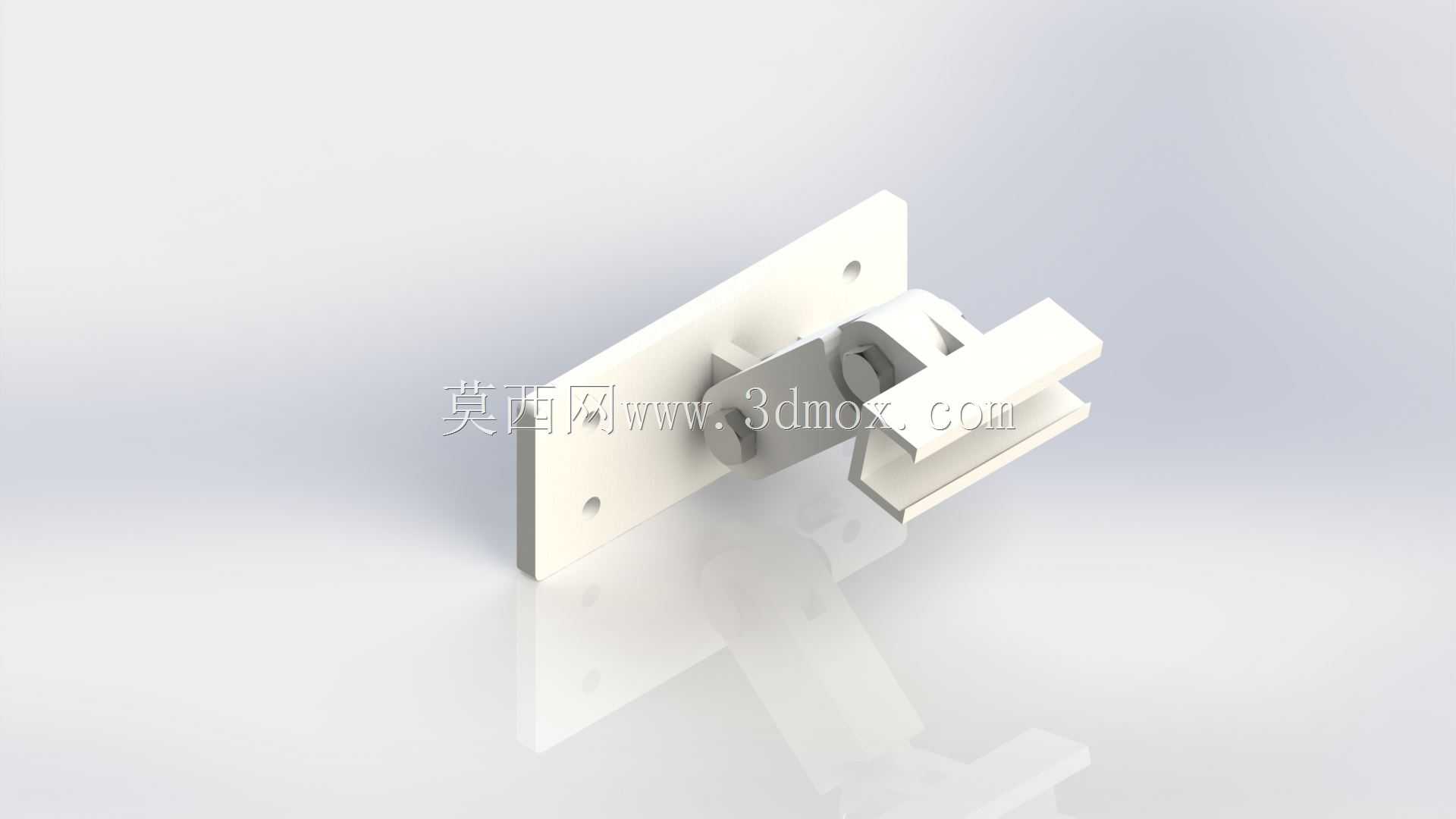

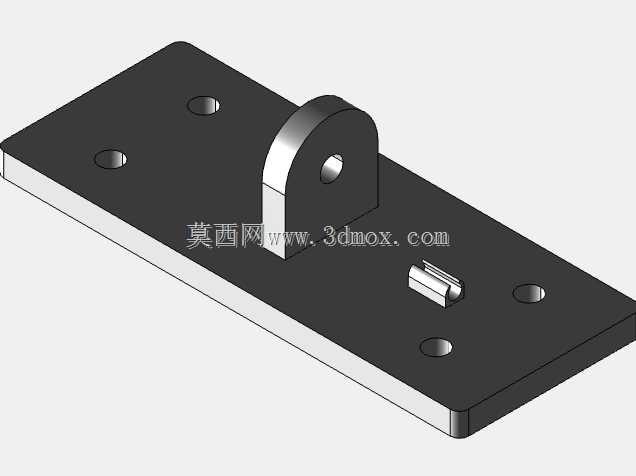

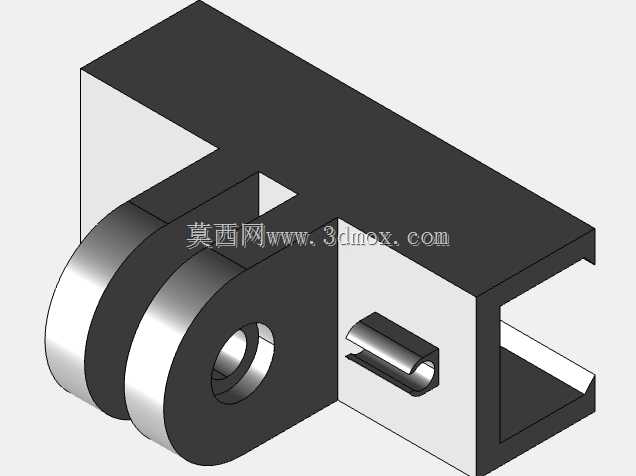

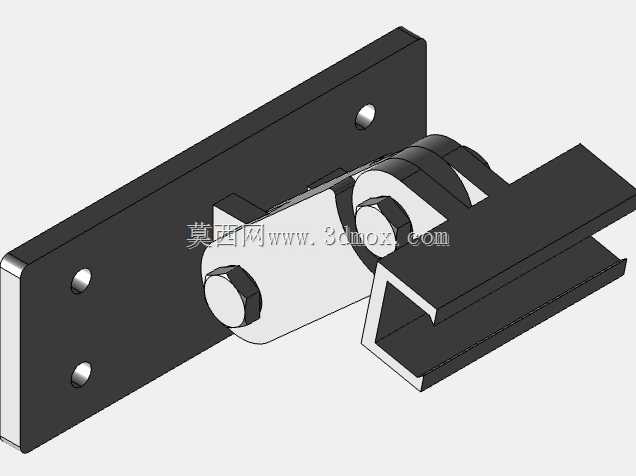

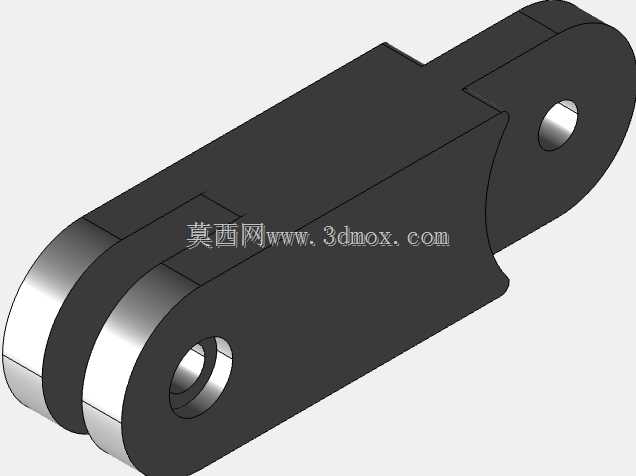

　　从结构设计思路来看，整个构件采用分体式组合结构，分为固定安装板、铰接转轴座、活动支撑臂三个核心部分。固定安装板为长条形平板结构，板厚根据变压器柜体的钣金厚度匹配设计，三个安装孔呈三角形排布，其中两个孔沿板长方向布置在靠近铰接端的位置，第三个孔布置在板的远端，这种排布方式能最大化分散支撑臂承载灯具时产生的弯矩，避免长期使用后安装板出现变形翘曲，孔位的孔径适配常规的M4自攻螺丝或者柜体内常用的卡装螺栓，无需额外加工适配孔位，可直接在标准变压器柜体的预装孔位上完成安装。铰接转轴座部分采用抱合式轴孔结构，轴孔与转轴之间预留0.1mm的装配间隙，既保证转动时的顺畅度，又不会出现过大的旷量，转轴端部采用六角头限位结构，防止转动过程中转轴从轴座中脱出，同时六角头的结构也方便后期维护时的拆卸调整，无需专用工具即可完成松紧度调节。活动支撑臂的端部采用C型卡槽结构，可直接卡入常规的条形检修灯的导轨边，卡槽内侧预留有防滑齿纹，卡入后不会因设备运行时的轻微震动出现灯具滑移脱落的问题，支撑臂的截面采用L型折弯结构，在保证整体结构强度的同时降低构件自重，减少对安装板的负载压力。

　　从安装边界尺寸来看，固定安装板的长度控制在120mm，宽度为35mm，安装时占用的柜体壁面空间较小，不会与柜体内的排线架、接线端子排等其他辅件产生位置干涉；铰接部分的转动半径为28mm，活动支撑臂的长度为75mm，完全伸展后灯具的探出距离可满足距离检修点位30到50mm的照明距离要求，收回时支撑臂可贴合在柜体壁面上，不会占用柜体内部的走线空间。整个构件的棱角处均做了R1的圆角处理，避免安装和调整角度时划伤操作人员或者破坏柜体内的线缆绝缘层，所有配合面的公差均按照IT9级精度控制，既满足批量加工的经济性要求，又能保证装配后的配合精度。

　　在实际工况适配性上，该构件的结构可适配变压器柜体内常见的温湿度环境，铰接部分的间隙设计可抵消一定程度的材料热胀冷缩变形，不会因柜体内长期运行产生的温升出现转动卡滞的问题，固定安装板的孔位设计兼容不同厚度的柜体钣金，从1.2mm到2mm厚度的冷轧钢板柜体均可直接安装，无需额外加装垫片调整。不同于固定式的灯架结构，这种铰接式的支撑构件可根据现场检修的实际需求随时调整照明角度，日常运行时可将支撑臂收回贴合壁面，避免遮挡柜体内的元器件排布，检修时翻起即可提供精准的局部照明，在小型配电变压器、工业控制变压器的柜体内部辅件配置中，这类支撑构件的实用性远高于固定式灯架，同时结构简单，加工难度低，适合批量配套生产。
