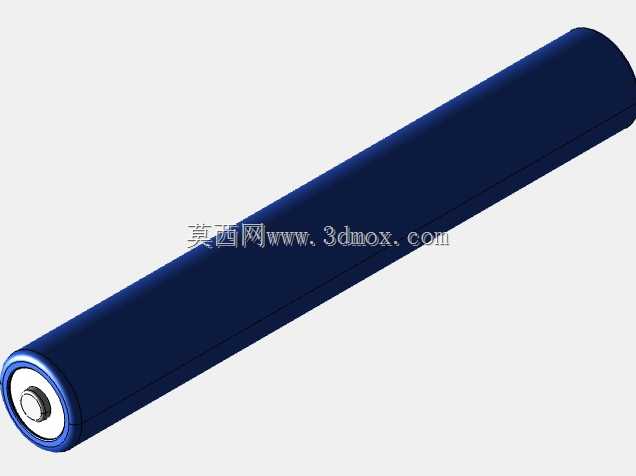

181350A圆柱锂电池结构三维数模

　　做消费类电子、小型储能设备结构设计的工程师，大概率都绕不开圆柱电芯的选型与装配校核，181350A这款圆柱电芯的三维数模，在做结构适配时能帮着省掉不少反复打样验证的功夫。先从实际应用场景说，这款电芯的尺寸规格适配的场景很明确，不像常规18650那样泛用，它的长度更短，直径保持18mm的通用圆柱规格，常被用在紧凑型手持检测设备、便携医疗监测终端、小型户外照明模组这类对安装空间有严格限制的产品里，不少做定制化便携工控终端的结构工程师，在做内置电源仓设计时，会优先选这个规格的电芯，平衡容量需求和设备整体的轻薄化要求。

　　从产品功能特性来看，这款电芯的结构设计完全遵循圆柱锂电的成熟架构，正极采用凸起式金属端帽结构，端帽边缘做了绝缘包覆处理，负极是壳体底部的平整金属面，壳体整体采用深冲拉伸的钢质外壳，外层包覆绝缘热缩膜，能避免装配过程中与周边金属结构件发生短路风险。做结构设计的时候要注意，正极凸起的高度是装配公差控制的关键，很多工程师做弹片接触设计时容易忽略这个尺寸，导致装配后出现接触不良或者压溃端帽内部泄压结构的问题，这个三维数模里把端帽的凸起高度、倒角细节都做了还原，能直接用来校核接触弹片的压缩行程。

　　说到设计思路，这款电芯的建模完全按照量产实物的尺寸链做还原，没有做简化处理：壳体的壁厚、端帽与壳体的卷边咬合结构、底部负极的凹陷圆角都做了1:1复刻，不是那种只拉个圆柱加个凸台的简易模型。很多新手工程师做电源仓设计时，容易把电芯当成理想圆柱体来留安装间隙，实际上电芯两端的卷边位置直径会比主体略大0.1-0.2mm，如果按照主体直径留间隙，批量装配时很容易出现卡滞问题，这个数模把两端的卷边轮廓做了精确还原，在做仓体注塑模具设计或者钣金支架设计时，能直接提取截面做干涉检查。

　　再讲外形尺寸与安装边界，这款电芯的公称直径是18mm，主体长度35mm，算上正极端帽的凸起总长度是35.5mm，安装时径向预留的间隙建议控制在0.2-0.3mm，既不会因为间隙过大导致电芯在仓内晃动，也不会因为间隙过小造成装配困难。轴向的安装空间要注意，不能完全顶死两端，要给接触弹片预留0.5-1mm的压缩量，同时要避免在电芯壳体侧面做硬压固定结构，防止挤压壳体导致内部卷芯变形引发安全问题。如果是做多串多并的电池组设计，电芯之间的绝缘间隙建议留0.15mm以上，搭配青稞纸绝缘片时，要把绝缘片的厚度算进整体安装尺寸里，不要直接按照电芯并排的理论尺寸做支架设计。

　　实际做项目的时候，很多人会忽略电芯表面绝缘层的厚度，这款电芯外层的热缩膜厚度大概0.08mm，虽然看起来很薄，但在做紧配合的电池仓设计时，这个厚度会直接影响装配手感，数模里把绝缘层的厚度也做了分层处理，提取外轮廓尺寸时不用再额外加放绝缘层的厚度余量。另外，正极端帽周围的绝缘密封圈位置，是整个电芯外径最大的位置，做电池仓入口的倒角设计时，要参考这个位置的尺寸做导入角，不然自动装配线上很容易出现卡料的问题。还有负极的平整面，做接触弹片设计时要尽量让接触点落在负极的中心区域，不要太靠近边缘的卷边位置，因为卷边位置的平面度不如中心区域，长期使用后容易出现接触电阻变大的问题。

　　不少做便携设备结构设计的工程师，在选型阶段就会把电芯的三维数模导入整机装配里做空间校核，提前避让主板上的高器件，比如电容、接口座子这些，避免后期打样后发现电池装不进去，再去改主板 layout 或者壳体结构，耽误项目进度。这个181350A的数模因为细节还原度够，不管是做单个电芯的电源仓设计，还是做多颗组合的小型电池包结构，都能直接用来做静态干涉检查、装配路径模拟，甚至可以直接导出二维图做夹具设计的参考，不用再拿着规格书上的二维尺寸自己重新建模，能省不少前期的建模时间，也能避免自己建模时遗漏关键结构细节导致的设计错误。
