管状凝胶铅酸储能电池三维结构设计

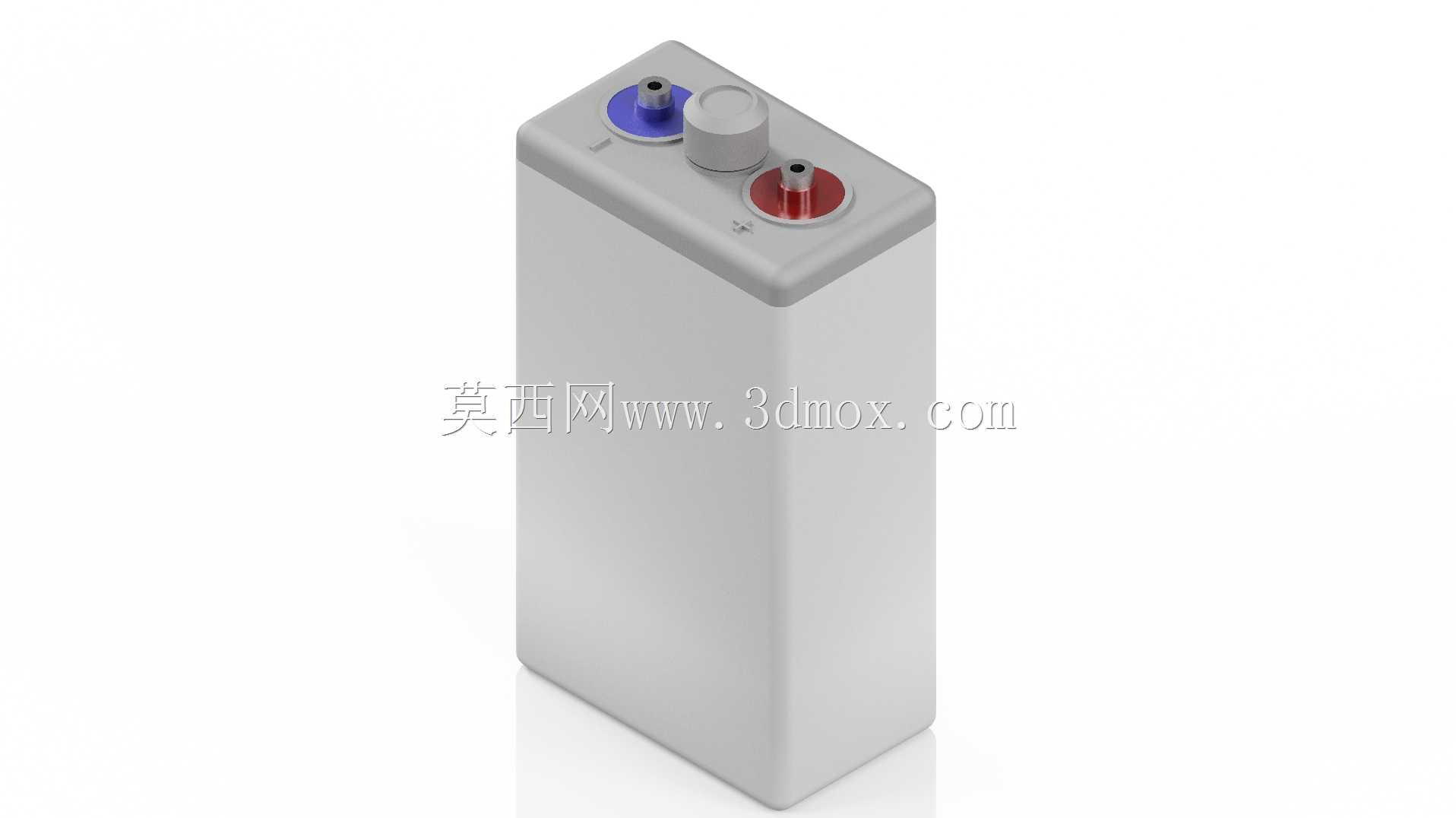

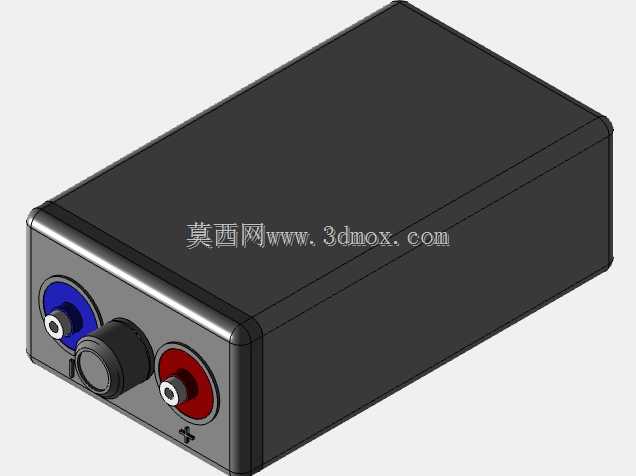

　　从实际应用场景来看，这类电池常被部署在环境温度波动较大、维护频次较低的站点，比如山区通信基站、偏远厂区的备用电源室、光伏电站的储能舱，因此结构设计上首先要满足立式安装的稳定性要求，壳体采用高强度铝质拉伸外壳，侧壁做了微幅的加强筋过渡，既可以降低壳体重量，也能在多层叠放时承受上层电池的静载荷，避免长期使用出现壳体鼓胀变形。端子区域的设计是建模时重点还原的部分，正负极端子采用不同颜色的绝缘护圈区分，红色对应正极、蓝色对应负极，端子中心距、突出壳体的高度都严格匹配通用接线铜排的安装尺寸，中间的排气阀结构做了独立的特征还原，这个部件是凝胶电池的核心功能结构之一，能够在电池内部气压达到阈值时自动开启泄压，同时避免电解液挥发，建模时保留了阀座的密封槽结构，方便后续做密封结构的仿真校验。在通信基站后备供电、光伏离网储能、工业直流屏供电系统的选型环节，管式凝胶铅酸电池始终是高可靠性场景的主流选型方向，这类产品的三维建模精度，直接影响到电池舱排布、安装支架适配、接线端子干涉校验等前期设计工作的落地效率。本次呈现的管状凝胶铅酸电池结构，完全按照工业级安装场景的实际尺寸还原，建模过程中优先考虑了工程落地的各类边界约束，没有做多余的艺术化夸张处理，所有结构特征都对应实际量产产品的物理形态。

　　从安装边界来看，这款电池采用立式方形结构，底部为平整安装面，没有突出的定位脚，可以直接适配通用的电池架层板，安装时不需要额外定制打孔，四个边角做了小圆角过渡，避免安装搬运过程中划伤线缆或者操作人员。壳体的长宽高比例按照2V250Ah容量的实际规格设定，厚度方向的尺寸控制可以满足多组电池并排安装时的散热间隙要求，相邻电池之间预留10mm间隙即可满足自然散热的空气流通需求，不需要额外加装强制风冷组件。凝胶电解质的特性决定了这类电池可以卧式短时放置，但长期使用仍需保持立式安装姿态，因此建模时特意还原了壳体顶部的液位标识线（隐藏在端子侧的壳体平面上），方便运维人员观察内部电解质状态，不需要拆解壳体即可判断电池的健康状态。从结构设计思路上，整个模型采用自顶向下的建模逻辑，先确定壳体的整体外形轮廓，再拆分出上盖、端子、排气阀、壳体主体四个独立的子装配体，每个子部件的配合公差都按照工业常用的间隙配合设定，上盖与壳体的接缝处保留了密封胶条的安装槽特征，方便后续做防水等级的结构验证。端子部分的铜嵌件做了内嵌式设计，铜柱完全嵌入上盖的塑料基座内，只露出接线平面，这样的结构可以避免运输安装过程中端子受到侧向力出现断裂，同时也能减少端子处的漏液风险。

　　在实际的工程选型中，设计人员可以直接调用这个模型完成电池舱的排布设计，统计单舱可容纳的电池数量，校验接线铜排的弯折角度、线缆的弯曲半径是否满足安装规范，也可以将模型导入热仿真软件，模拟不同负载下电池组的温度分布，优化电池舱的通风口位置。不同于消费类电子的电池模型，工业储能用铅酸电池的建模不需要追求外观的流线型设计，所有结构特征都服务于功能可靠性与安装便利性，比如壳体表面没有多余的装饰纹路，只有必要的标识粘贴平面，方便后期粘贴电池编号、参数标签；上盖的防滑纹理做了简化处理，只保留了实际生产中存在的微凸点，避免建模时出现过多细碎特征影响后续装配的运算效率。

　　对于三维建模从业者来说，这类工业储能部件的建模核心是抓住功能特征的尺寸精度，不需要在外观渲染上做过多冗余处理，所有的倒角、圆角、壁厚都要符合实际注塑、拉伸工艺的生产要求，比如壳体的壁厚保持均匀，转角处的圆角半径不小于壁厚的1/2，避免生产过程中出现应力集中导致的壳体开裂；上盖与壳体的配合止口做了错位设计，保证密封胶条压缩量在合理区间，既不会因为压缩量过大导致胶条永久变形，也不会因为压缩量不足出现密封失效。在安装干涉校验环节，这个模型可以直接对接电池架的装配模型，检查电池推入架体时是否会与架体的侧边梁、接线端子的护罩产生碰撞，端子的朝向是否方便后期运维人员接线操作，不需要等到现场安装时才发现结构冲突，大幅降低现场整改的成本。
