管状胶体铅酸储能蓄电池三维结构

　　在通信基站后备供电、离网光伏储能、轨道交通辅助供电这类需要长循环寿命、深放电耐受能力的供电场景里，管状胶体铅酸蓄电池是应用占比极高的储能部件，这类电池区别于普通开口式铅酸电池，采用胶体电解质固化封装，管状极板的结构设计让活性物质不易脱落，能够适应高温、欠维护、频繁充放电的复杂工况。这次建模的这款管式胶体铅酸电池，还原了实际工业级2V系列大容量储能电池的完整结构，从顶部极柱布局、密封端盖到壳体加强筋都做了等比例还原，能够直接用于储能电站柜体布局、通信基站电池架排布、UPS供电系统集成的三维装配校验。

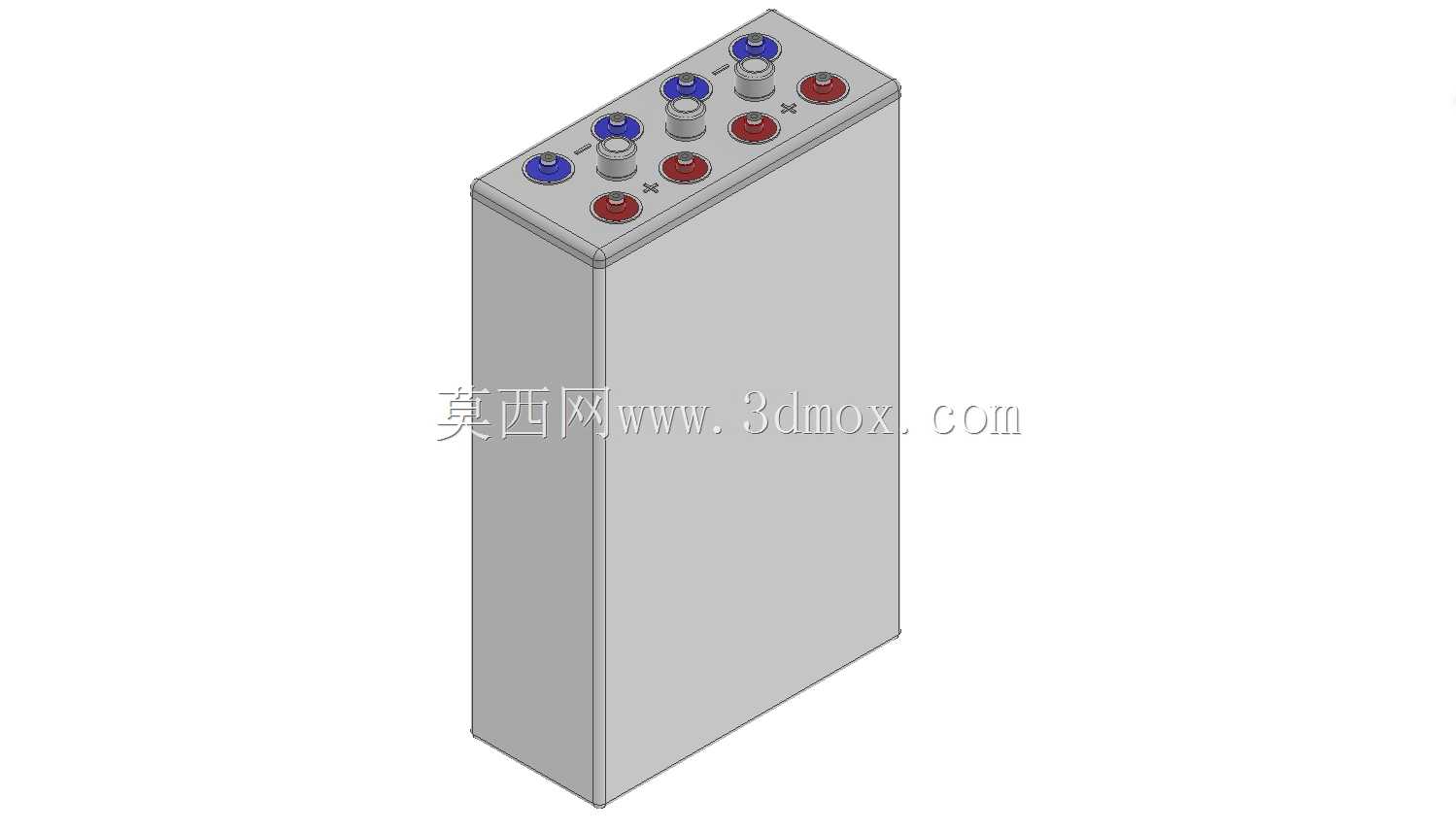

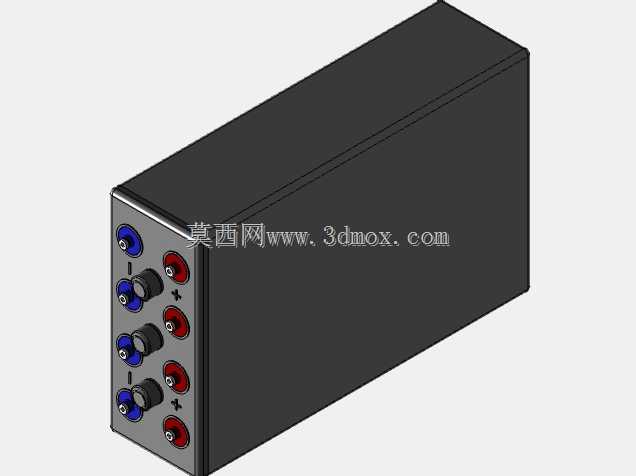

　　从实际工程应用的角度看，这类大容量管式胶体电池的安装边界是结构设计阶段必须优先确认的参数，模型还原了立式长方体壳体的外形特征，壳体侧壁做了细微的拔模斜度，匹配实际注塑壳体的脱模工艺要求，顶部的极柱采用正负交错排布，蓝色端盖为负极、红色端盖为正极，极柱的凸起高度、相邻极柱的中心距都按照实际产品的安装间隙做了还原，能够满足铜排连接、跨接汇流的装配干涉检查需求。顶部的注液密封塞结构也做了细节还原，这类胶体电池在出厂时会完成胶体电解质灌注，密封塞需要兼顾排气与防漏功能，模型上的密封塞台阶结构、密封面宽度都和实际零件一致，可用于后续电池架上层间距、顶部走线空间的尺寸核算。

　　设计思路上，这类管式电池的壳体采用高强度ABS材质注塑成型，壳体壁厚均匀，侧壁没有多余的外凸结构，能够最大化利用电池架的安装空间，相邻电池排布时可以紧贴侧壁放置，仅需要预留极柱连接铜排的操作空间即可。模型的壳体边角做了小圆角过渡，避免安装搬运过程中应力集中导致的壳体开裂，底部的平整接触面能够适配标准电池架的支撑横梁，不需要额外加装固定垫块即可稳定放置。和普通平板极板铅酸电池不同，管状极板的内部结构让电池整体高度更高，模型的高宽比还原了实际2V2500Ah规格电池的比例特征，在做电池架承重设计、层间距核算时，可以直接参考模型的外形尺寸做空间预留，不需要额外调整比例。

　　在不同应用场景里，这类电池的安装要求存在一定差异：在通信基站场景中，电池通常多层排布在标准电池架上，需要预留顶部的维护操作空间，模型的顶部极柱高度参数可以直接用于核算层间净空，避免铜排安装时与上层电池底部干涉；在离网光伏储能电站中，电池通常成排布置在储能柜内部，需要考虑侧面通风间隙，模型的侧壁平整特征可以用于指导风道设计，确保电池充放电过程中产生的热量能够顺利带走；在轨道交通车载辅助供电场景中，电池需要加装抗震固定架，模型的壳体外形可以用于固定抱箍的尺寸设计，确保抱箍与壳体贴合紧密，不会在车辆运行过程中出现松动移位。

　　从建模细节来看，模型没有做过度的内部结构简化，顶部极柱的连接端面、密封塞的防滑纹理、壳体的分型线位置都做了写实还原，在做三维装配演示、安装工艺动画制作时，不需要额外补充细节即可达到工程展示的精度要求。同时模型的外形尺寸完全匹配行业通用的管式胶体电池安装规范，能够直接导入各类储能系统的总装配文件中，不需要做比例缩放即可完成布局设计，减少结构设计阶段的重复建模工作量。对于需要做电池室布局规划、电池架承重校核、供电系统装配模拟的工程人员来说，这个模型能够准确还原实际产品的安装边界，避免设计阶段出现尺寸 mismatch 导致的现场安装问题。
