红色五辐汽车轮毂三维设计作品

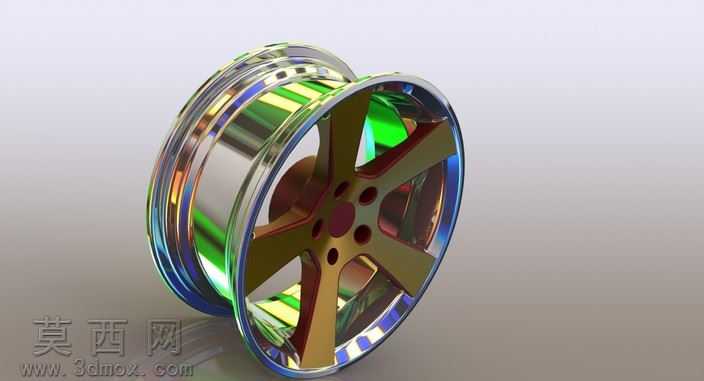

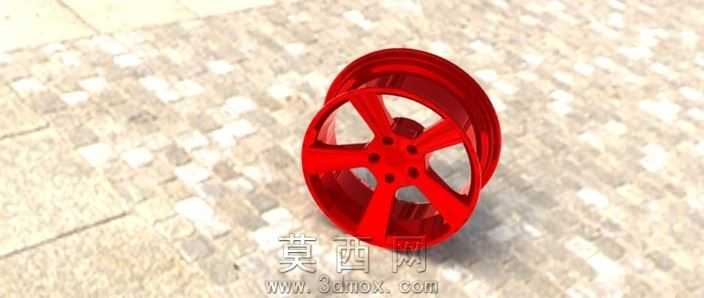

本作品为汽车轮毂的三维设计成果，采用SolidWorks完成全参数化建模流程，建模阶段首先以旋转凸台命令构建轮毂的基础轮辋基体，精准匹配民用乘用车轮毂的常规轮辋轮廓尺寸，预留轮胎安装的胎圈座、轮缘等标准结构位置，保证轮辋部分的结构符合行业通用装配规范。轮辐部分采用五辐式经典运动造型设计，通过草图绘制单根辐条的流线型轮廓后，使用拉伸凸台结合拔模特征生成单根辐条的基础实体，再通过圆周阵列命令均匀排布五根辐条，阵列过程严格保证辐条间的夹角精度为72度，避免出现装配动平衡偏差问题。辐条与轮辋的衔接位置采用圆角过渡处理，通过多半径圆角命令设置不同位置的过渡曲率，既消除建模过程中的尖锐棱角，也模拟真实轮毂铸造工艺中的圆角结构，降低实际生产中的应力集中风险。轮毂中心区域设计有标准的轮毂轴承安装孔位与螺栓固定孔，五个螺栓孔采用圆周阵列排布，中心定位孔的尺寸参数符合常规乘用车的轮毂安装规范，可直接适配对应车型的转向节装配结构。材质与渲染阶段，为模型赋予高光亮面红色车漆材质，调整材质的反射率、粗糙度参数，模拟汽车轮毂改装款常用的烤漆金属质感，渲染时添加地面光影反射效果，还原亮面轮毂在自然光下的光泽表现，清晰呈现轮毂表面的曲面流畅度。结构设计上兼顾造型美观性与结构合理性，辐条采用内厚外薄的变截面设计，在保证视觉运动感的同时，优化轮毂整体的受力分布，降低非必要的结构重量，轮辋部分保留标准的气门嘴安装位结构，完整覆盖民用轮毂的必备功能结构。整个建模过程遵循实体建模的逻辑顺序，从基础基体到细节特征逐步搭建，所有特征均保留完整参数化历史记录，可根据不同车型的适配需求快速调整轮毂尺寸、辐条数量、安装孔距等参数，具备良好的可编辑性与拓展性，可用于汽车改装方案展示、轮毂结构教学演示等场景。
