J型弯式电刷固定支架结构设计

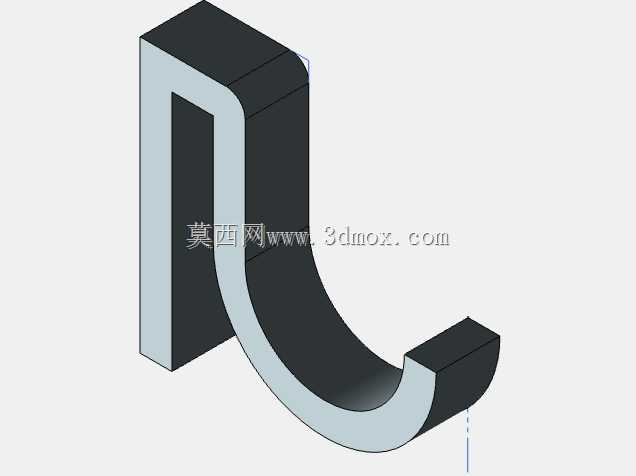

　　在有刷电机、滑环导电装置、集电环组件这类需要动静部件间持续传导电流的设备里，电刷的固定支撑件直接决定了导电接触的稳定性，这次设计的弯式电刷支架，就是针对紧凑型安装空间下的电刷定位需求做的结构方案。很多小型滑环或者微型直流电机的安装腔内部空间局促，直型支架要么会干涉周边绕组排布，要么无法让电刷以合适的压力贴合换向器表面，这个J型弯弧结构的设计初衷，就是在有限的安装边界里，给电刷提供稳定的夹持支撑，同时避开周边的转动部件与走线空间。从结构功能上看，支架的直段部分是安装固定端，上面预留的安装孔位可以直接通过螺丝锁附在设备的绝缘安装座上，直段的厚度做了加厚处理，能抵消电刷在长期滑动摩擦过程中产生的径向振动力，避免支架长期受振出现松动移位。

　　弯弧段是核心的过渡承载部分，弧度做了大圆角过渡处理，一方面是减少冲压或者折弯加工时的应力集中，避免支架在反复受电刷压力作用时出现弯折处开裂的问题，另一方面这个弧度刚好匹配电刷尾部的引线排布空间，不会压损电刷的编织铜引线，保证导电通路的可靠性。末端的短直段是电刷的夹持定位端，内侧的平面和电刷的侧面完全贴合，能限制电刷除了轴向进给之外的所有自由度，保证电刷在磨损过程中只能沿着垂直于换向器表面的方向进给，不会出现偏斜卡滞的问题。做结构设计的时候，首先要匹配对应电刷的外形尺寸，支架的内侧净宽要比电刷的厚度大0.1到0.2毫米，这个间隙既能让电刷在磨损过程中顺畅滑动，又不会因为间隙过大导致电刷在换向器转动时出现晃动打火花的问题。安装边界上，直段固定端的孔位中心到弯弧最低点的距离，要根据设备内部换向器的安装位置做精准匹配，保证支架安装完成后，电刷的工作面刚好和换向器表面完全贴合，初始压力能控制在合理区间，既不会因为压力过大加速电刷磨损，也不会因为压力过小导致接触电阻过大发热。弯弧部分的外轮廓要和周边的绕组端部、绝缘隔板保持至少2毫米的安全间隙，避免设备运行过程中支架和周边部件出现摩擦干涉，同时也能满足电气绝缘的安全距离要求。选材上这类支架一般采用冷轧弹簧钢板冲压成型，表面做镀镍处理，既有足够的结构强度支撑电刷压力，又有不错的耐腐蚀性能，能适应电机内部长期高温、有少量碳粉堆积的工作环境。

　　实际应用场景里，这类弯式电刷支架常常用在小型电动工具的电机、汽车雨刮电机、小型滑环导电组件里，这类设备的内部空间都比较紧凑，传统的直型支架加刷握的结构占用空间太大，这种一体化弯式支架可以把安装空间压缩近三分之一，同时减少了刷握和支架之间的装配误差，提升了电刷运行的稳定性。设计的时候还要考虑电刷的磨损行程，末端短直段的长度要覆盖电刷的最大磨损量，保证电刷磨损到极限位置之前，都能被支架可靠夹持，不会出现电刷脱落卡进转动部件的故障。另外支架的边缘都做了倒钝处理，没有尖锐的毛刺，一方面是装配的时候不会划伤操作人员的手，另一方面也不会割断电刷的连接引线，避免出现断路故障。

　　从受力角度分析，支架在工作状态下主要承受电刷弹簧传递过来的正压力，还有换向器转动时带动电刷产生的微小切向力，弯弧处的圆角半径设计成板材厚度的3倍，能让应力分布更均匀，长期受交变力作用也不会出现金属疲劳断裂的问题。安装孔的位置做了轻微的沉台设计，锁附螺丝的时候螺丝头不会突出支架表面，避免和周边的转动部件发生刮擦。很多人在做这类小支架设计的时候容易忽略安装后的形位公差，这个支架在设计时要求直段安装面和末端夹持面的平行度控制在0.05毫米以内，这样才能保证电刷安装后和换向器表面完全贴合，不会出现局部接触导致的偏磨问题。在批量生产的工艺性上，这个结构可以通过连续模一次冲压折弯成型，不需要额外的焊接或者拼接工序，生产效率高，尺寸一致性好，能很好地控制批量生产的成本。针对不同功率等级的设备，只需要调整板材的厚度和弯弧的尺寸，就可以适配不同规格的电刷，不需要完全重新设计结构，有不错的通用性。
