MR90功率电感电子元器件三维结构

　　在开关电源、DC-DC转换回路以及各类需要抑制纹波、储能滤波的电子设备内部，功率电感是决定电源回路稳定性的核心被动器件，MR90作为磁屏蔽型插装功率电感，其结构设计直接决定了回路的EMC表现、载流能力与安装适配性。从实际选型应用来看，这类屏蔽结构电感多用于工业控制板卡、车载辅助电源模块、消费类电子电源板的功率回路中，相比开磁路工字电感，其闭合磁路结构可以大幅降低漏磁，避免对板上周边的信号走线、敏感器件造成磁干扰，尤其适合板卡布局密度较高、信号完整性要求严苛的应用场景。

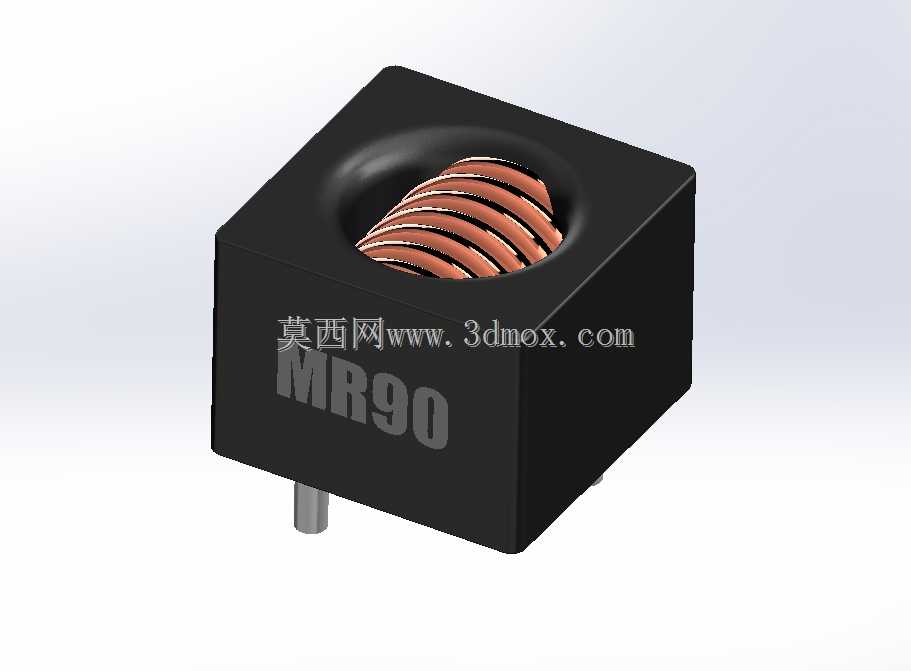

　　从结构设计逻辑来看，该电感采用立方体屏蔽外壳结构，外壳本身为磁性合金材质，与内部磁芯共同构成闭合磁路，外壳表面预留的圆形开窗既可以在生产过程中完成绕线工序的组装操作，也能在绕组浸漆固化后形成可视的检查窗口，方便生产端确认绕组排布是否整齐、绝缘层是否存在破损。外壳侧面直接丝印型号标识MR90，在批量SMT或波峰焊生产环节，作业人员可以直接通过外观识别器件型号，避免错料风险，这种标识设计也是工业级电子元件通用的可靠性设计细节，避免标签在焊接高温下脱落导致的追溯困难。

　　绕组采用多层平绕式漆包铜线结构，铜线的线径选型直接对应额定载流能力，从结构比例来看，该电感绕组的铜线截面积可以满足大电流回路的通流需求，绕组层间的绝缘处理可以避免高频工作下的层间击穿风险。底部引出的直插式引脚采用镀锡处理，既可以适配传统波峰焊的通孔插装工艺，也可以在部分混装工艺板卡上完成手工焊接，引脚的伸出长度经过标准化设计，焊接后引脚露出PCB板面的长度符合IPC-A-610电子组件可接受标准，不会出现引脚过长导致的高压放电风险，也不会因为引脚过短导致焊接强度不足。

　　从安装边界尺寸来看，立方体外壳的各边尺寸经过标准化设计，可以适配通用的电感焊盘封装，在PCB布局阶段，结构设计人员可以直接按照外壳的长宽尺寸预留元件占位空间，外壳的高度尺寸也需要匹配板卡到外壳的内部装配间隙，避免出现元件顶壳的装配干涉问题。磁屏蔽外壳的边角做了微小的倒角处理，既可以避免生产转运过程中边角磕碰掉屑，也能在自动化插件工序中让器件顺利进入喂料轨道，减少卡料概率。

　　在实际电路功能层面，该电感在电源回路中主要承担两个核心作用：其一是在开关管导通阶段储存能量，在开关管关断阶段将能量释放给输出端，配合输入输出电容完成电压转换；其二是利用电感自身的感抗特性，抑制回路中的高频纹波电流，降低电源输出的纹波噪声，提升后级供电电路的稳定性。闭合磁路的设计让电感的磁损控制在较低水平，在额定电流工作状态下，器件的温升可以控制在电子设备允许的范围内，不会因为长期高温工作导致绕组绝缘老化、磁芯性能下降。

　　建模过程中需要重点还原几个影响装配的关键特征：一是引脚的位置度公差，两个引脚的中心距必须与PCB封装的焊盘孔位完全匹配，否则会出现插件困难、焊接偏移的问题；二是外壳表面的圆形开窗深度与直径，这个尺寸直接影响内部绕组的可视范围，也和磁路的闭合程度相关；三是绕组的螺旋升角与层叠排布，虽然绕组属于内部结构，但准确还原绕组结构可以在做热仿真分析时，更精准地模拟绕组的发热与散热路径，帮助热设计人员评估器件的工作温升；四是外壳表面的丝印标识位置与字体比例，还原真实的丝印细节可以让整机BOM的可视化核对更便捷，在做数字化样机展示时也能更贴近真实产品的外观状态。

　　对于板卡结构设计人员来说，选用这类模型进行PCB布局预装配时，可以提前检查元件与周边接插件、电容、散热片的间隙是否满足安规要求，尤其是高压板卡上，功率电感与周边高压器件的爬电距离是否符合安全规范，避免后期打样后出现安规测试不通过的问题。同时，准确的外形模型也可以帮助结构工程师在做整机内部布局时，评估电感与周边结构件的距离，避免因为器件高度问题导致的装配干涉，减少样机迭代次数，缩短产品开发周期。
