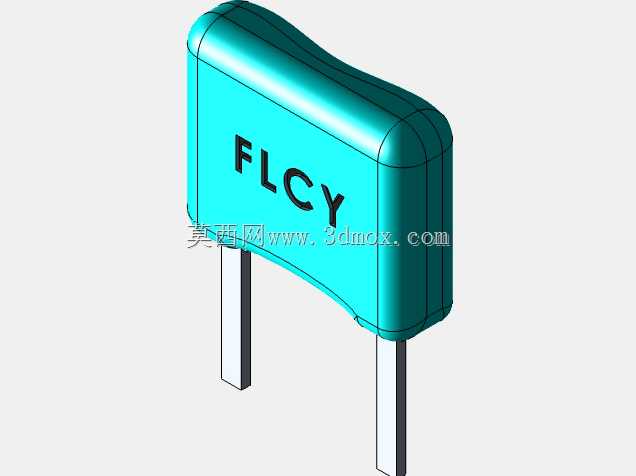

FLCY直插式电子元器件三维结构设计

　　在消费类电子、工业控制板卡的直插式PCB组装场景中，这类双引脚直插元件是板级电路里十分常见的基础配套部件，日常做板卡结构布局、元件干涉检查、SMT或波峰焊工装设计的时候，都需要精准的三维模型来做空间校验，避免实际生产组装时出现元件与周边结构、相邻器件的干涉问题。从实际使用场景来看，这类元件多用于小功率电源回路、信号滤波回路中，承担电路阻抗匹配、信号滤波或者小功率电能变换的作用，直插式的封装形式适配传统波峰焊工艺，在小批量工业控制板、家电控制板上的应用占比很高，相比贴片元件，直插封装的机械固定强度更高，在存在一定振动的工业设备板卡上可靠性表现更稳定。

　　从设计思路上看，这个元件的主体外壳做了圆弧过渡的曲面造型，没有尖锐的棱角，一方面是注塑生产时可以优化塑料熔体的填充流程，减少注塑件的内应力，避免外壳成型后出现翘曲、缺料的问题，另一方面圆弧边角也能避免插件作业时尖锐边角划伤操作人员的手部，或是刮伤PCB表面的阻焊层。主体外壳的厚度控制在合理区间，既可以给内部的磁芯、绕组提供足够的机械防护，避免插件、周转过程中外力挤压损坏内部功能结构，也不会过度占用PCB板上的垂直空间，给板卡上方的外壳装配预留足够的安全距离。

　　引脚部分采用平直的矩形截面设计，引脚的中心距严格匹配通用PCB的孔位间距标准，做三维建模时特意还原了引脚伸出主体外壳的长度，这个长度需要同时满足两个边界要求：一是穿过PCB板后要预留足够的焊锡浸润长度，保证波峰焊后焊点的机械强度与电气连接可靠性，避免出现虚焊、引脚脱落的问题；二是引脚伸出PCB背面的长度不能过长，避免剪脚工序后残留的引脚尖端触碰其他电路结构造成短路。引脚与主体外壳的衔接位置做了密封加固的结构处理，建模时还原了这个位置的过渡圆角，这个结构可以避免插件时外力传导到元件内部，拉扯内部绕组与引脚的连接点造成开路故障。

　　从安装边界来看，元件主体的宽度、高度以及引脚的跨距都严格参照行业通用的直插元件封装尺寸做还原，在做PCB布局时，元件主体下方不能布置过高的贴片元件，避免插件时主体压碰周边贴片件造成贴片件脱落；元件两侧需要预留至少1mm的操作空间，方便自动插件机的夹头抓取定位，或是人工插件时的手指操作空间。外壳表面的标识区域做了平整化处理，方便丝印型号、参数标识，生产时可以通过激光打标或者移印的方式标注元件参数，便于后续生产、维修过程中的元件识别。

　　在建模过程中，外壳的曲面造型做了连续的曲率处理，保证渲染和工程出图时的曲面光顺性，没有出现碎面、尖角的问题，导出不同格式的文件时都能保持完整的几何特征，方便结构工程师直接导入到板卡装配体中做整体的干涉检查，不需要再额外修复几何特征。引脚部分做了单独的实体建模，没有和主体外壳合并为单一实体，方便后续做有限元分析时单独赋予金属材料属性，模拟插件过程中引脚的受力变形情况，验证引脚的结构强度是否满足量产插件工艺的要求。
