模块化电工布线走线槽组合套件

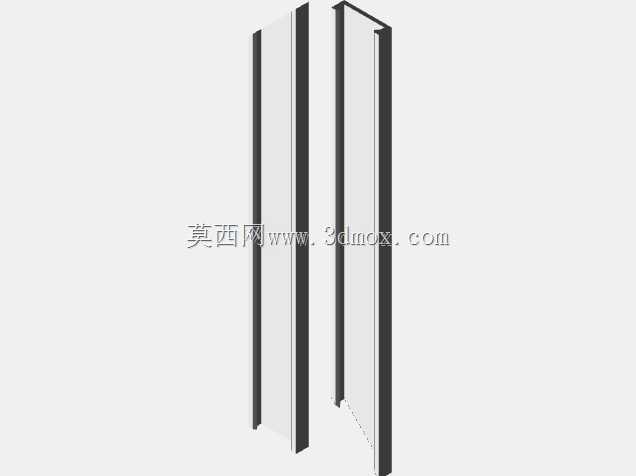

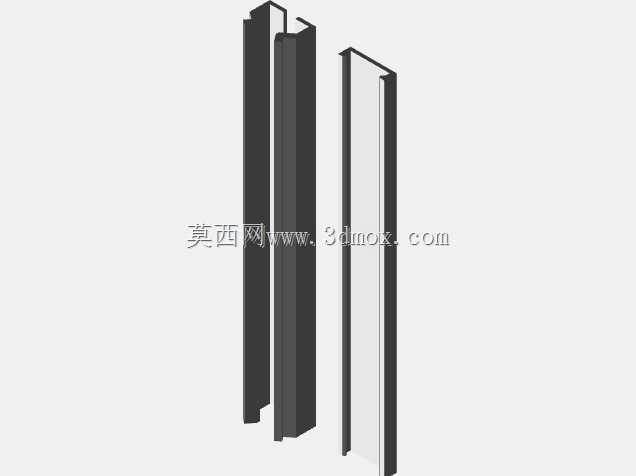

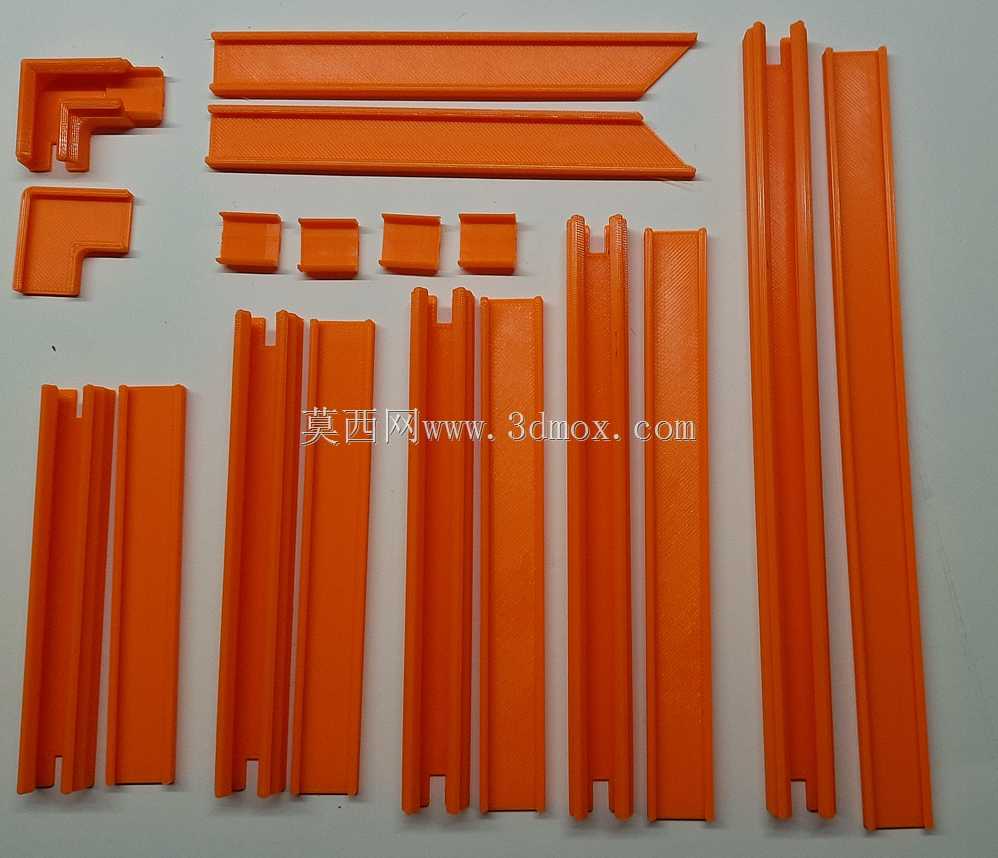

　　在低压配电布线、设备电控柜内部走线、家装明线布设、工业生产线工位线缆整理等场景里，零散线缆的规整防护一直是现场施工与后期运维的核心需求之一，传统一体式线槽往往需要现场裁切、拼接，转角位置处理不当很容易出现毛刺刮伤线皮、拼接缝隙过大积灰、尺寸适配偏差导致走线卡滞等问题，这套模块化的走线槽组合套件，正是针对这类现场痛点做的拆分式设计。整套组件覆盖了不同长度的直型槽体、90度转角连接件、端盖以及对接锁紧部件，所有部件采用统一的槽内净宽与壁厚参数，拼接时不需要额外打胶或者紧固件，依靠槽体端部的定位卡扣就能完成对齐锁合，现场施工时可以根据实际布线长度灵活组合，不需要携带专用裁切工具就能完成多数常规场景的布设。直型槽体分别设置了100mm、120mm、130mm、150mm、200mm五种标准长度规格，单段槽体的外侧做了圆弧过渡处理，没有尖锐的棱角，避免施工过程中划伤操作人员手部，槽体内部的走线空间做了等宽设计，内壁光滑无凸起，穿线时不会卡滞线缆外皮，对于直径在6mm以内的单芯硬线、多芯软线都能顺畅穿行，单段直槽最多可容纳8根常规2.5平方铜芯线同时布设，满足普通照明回路、插座回路、低压信号回路的走线容量需求。

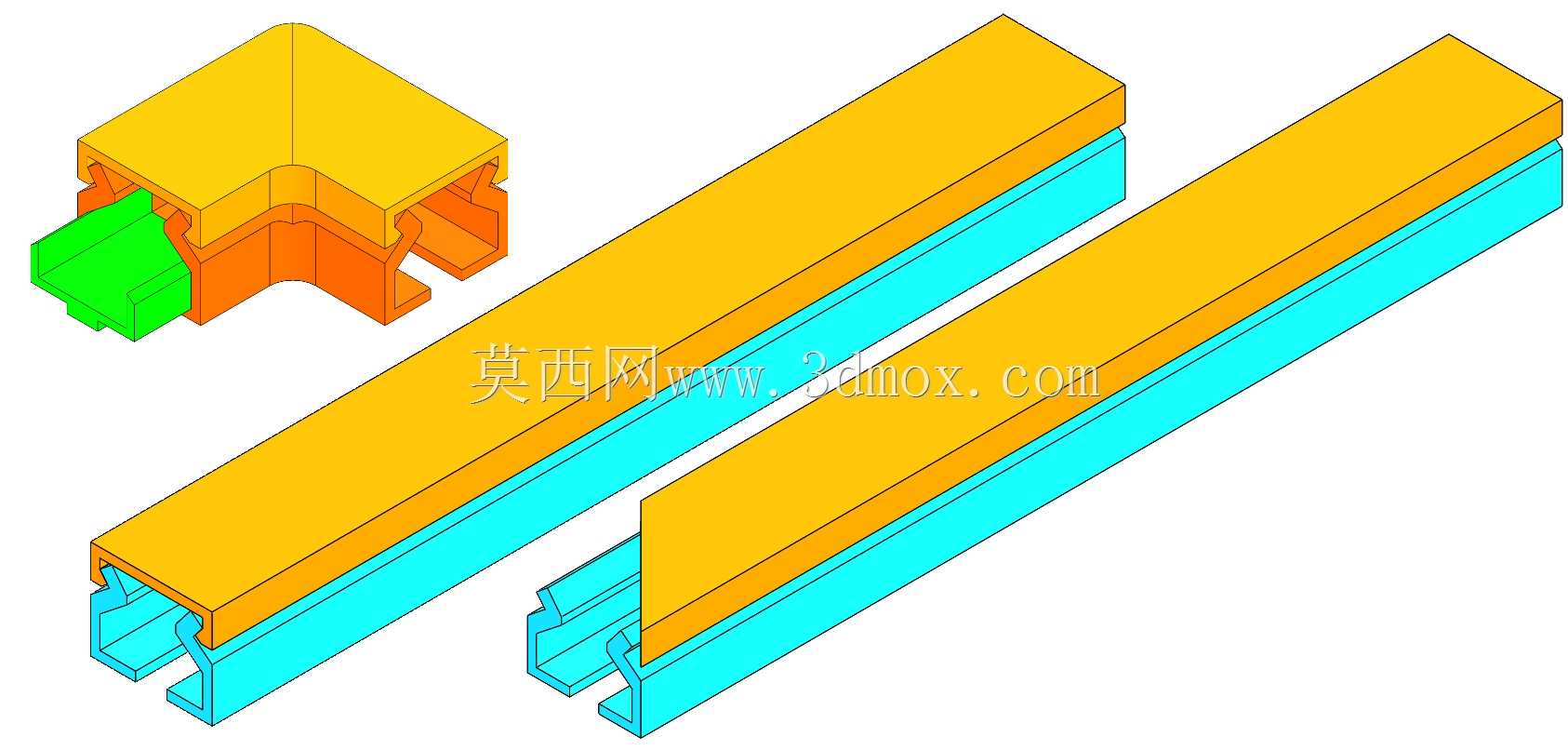

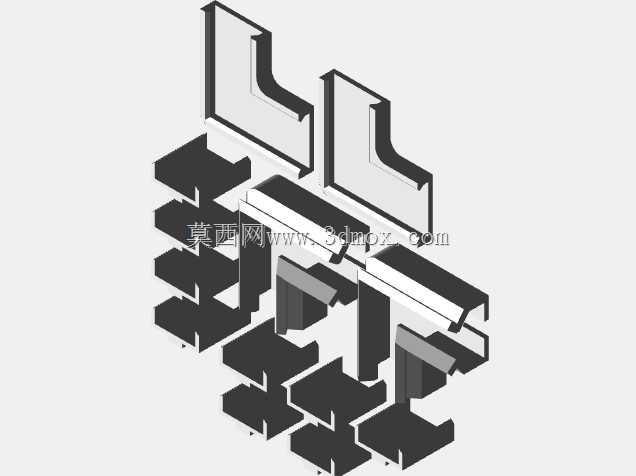

　　转角部件采用90度直角过渡结构，转角内侧做了R5的圆弧导角，线缆转弯时不会出现直角弯折导致线芯受损的情况，转角件的两端接口和直型槽体完全匹配，拼接后内外侧都能做到齐平，不会出现台阶错位，既保证了外观的规整性，也避免了错位位置堆积灰尘或者卡住线缆。端盖部件用于槽体末端的封闭，安装后可以防止线缆从槽体端部滑出，同时也能避免蚊虫、灰尘从端部进入槽体内部，提升长期使用的可靠性。带连接器的直段部件用于两段槽体的加长对接，相比直接拼接的方式，连接器部分做了内嵌式的定位台阶，对接后两段槽体的同轴度偏差可以控制在0.2mm以内，不会出现上下错位或者拼接缝隙过大的问题，即使是地面布设的明线槽，也不会因为踩踏出现拼接处脱开的情况。

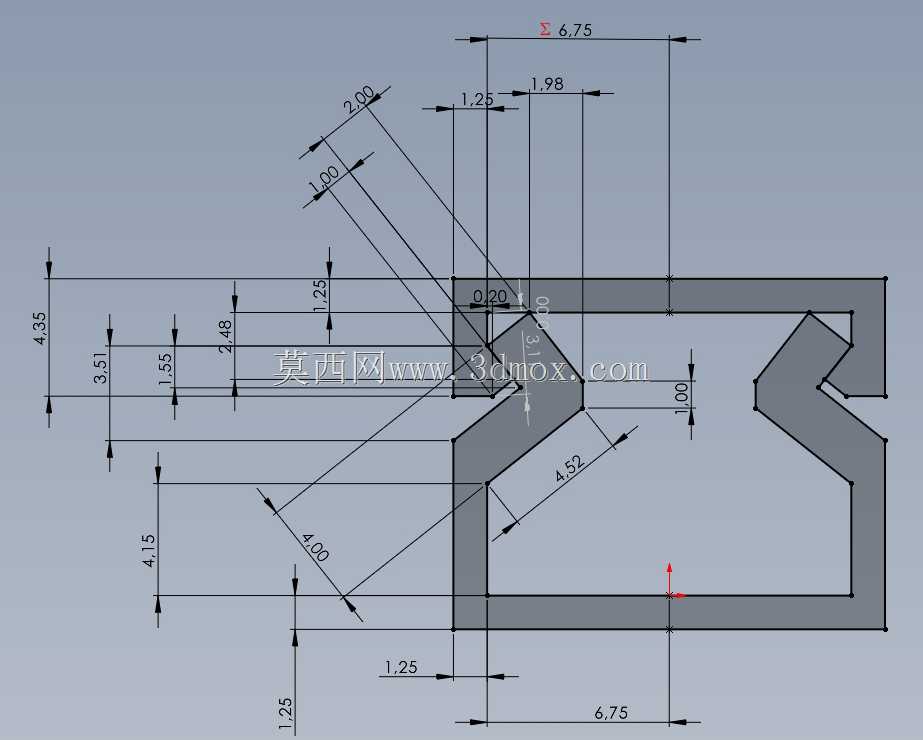

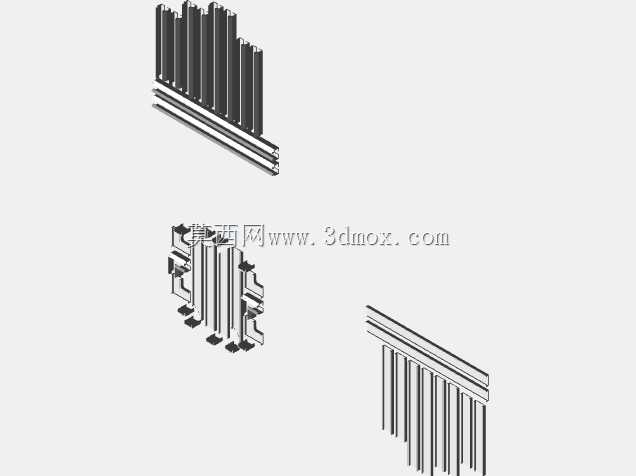

　　设计过程中充分考虑了3D打印制作的工艺适配性，所有部件的壁厚都设置为均匀的2mm，没有大角度的悬空结构，打印时不需要添加额外的支撑结构，采用常规PLA、PETG线材就能完成制作，层高设置0.3mm、填充率15%的参数下，部件的结构强度完全可以满足日常布线的防护需求，不会因为正常的触碰、轻微踩踏出现断裂变形。安装边界上，整套槽体的外侧宽度统一为20mm，外侧高度为12mm，安装时只需要在墙面、柜体或者设备表面预留对应宽度的布设空间即可，槽体背部为平面结构，可以采用背胶粘贴、自攻螺丝固定两种方式安装，固定孔位在设计时做了沉头处理，螺丝安装后不会突出槽体表面，避免刮伤穿过的线缆。

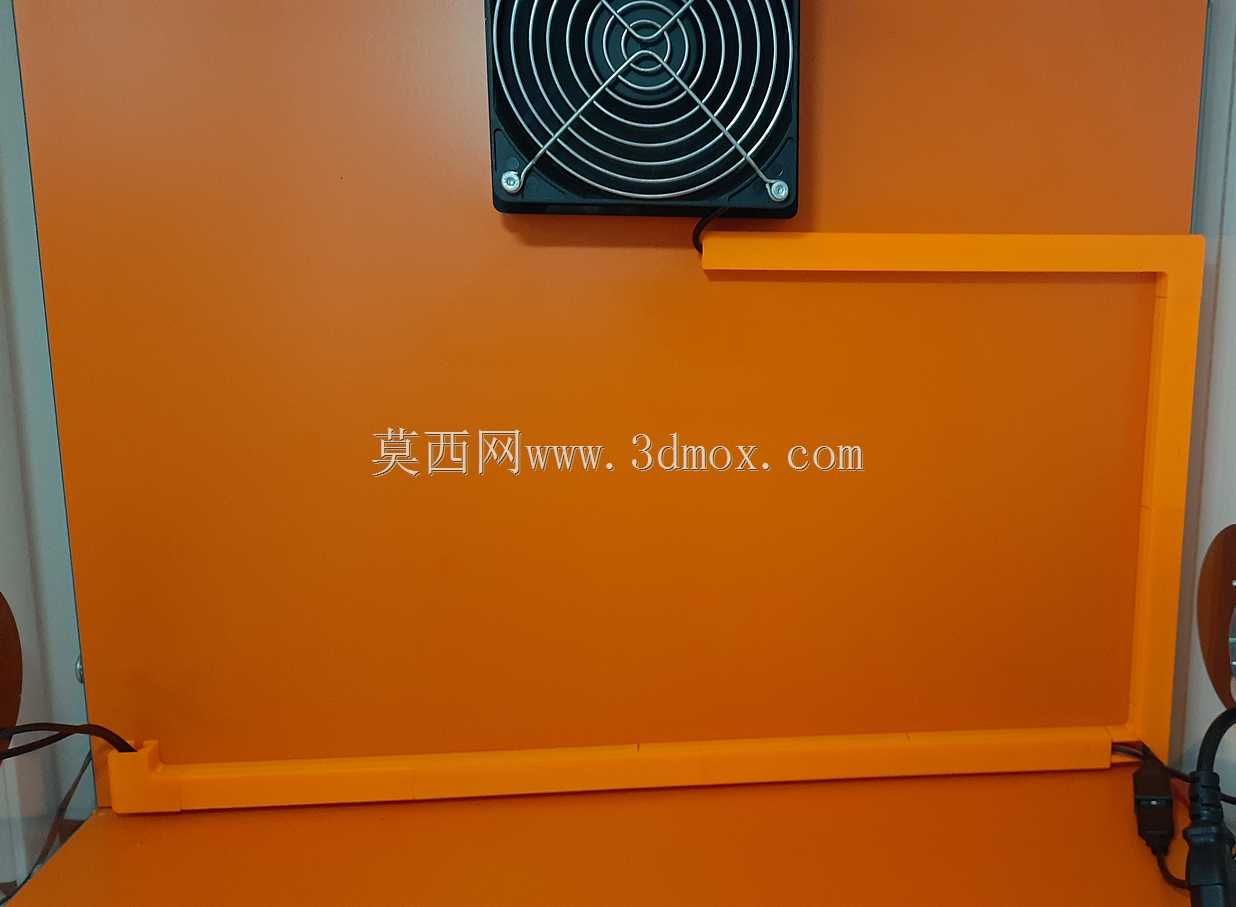

　　实际使用场景中，这套组合线槽既可以用于家庭装修时的明装网线、电线布设，也可以用于小型电控柜内部的线缆分路整理，还能用于3D打印机、小型自动化设备的机身走线防护，不同长度的标准段可以灵活搭配，应对不同的走线距离需求，转角和连接部件的存在，让整个走线线路可以根据现场环境灵活转弯、加长，不需要对槽体做二次裁切加工，大幅降低了现场施工的难度，也减少了裁切产生的废料。相比传统的PVC成品线槽，这套模块化组件的适配灵活性更高，对于一些空间狭小、布线距离不规律的场景，不需要提前测量裁切，直接通过不同长度段的组合就能完成布设，后期如果需要调整线路走向，也可以直接拆卸拼接部件重新组合，不需要破坏原有安装结构，运维调整的效率更高。槽体表面做了哑光处理，不会产生强光反射，在室内环境下布设不会显得突兀，橙色的外观也能起到明显的警示作用，提醒人员注意布设的线路位置，避免施工时误损伤线缆。
