铁路线路防护用轨侧夹持夹具结构

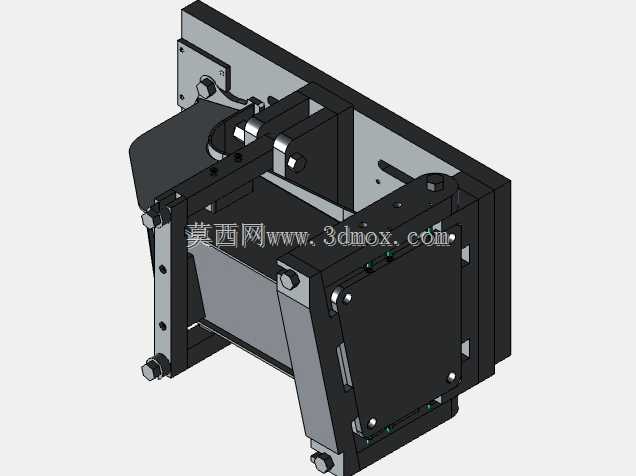

　　在铁路线路运维与沿线设备防护场景中，轨旁安装的各类检测、信号配套构件需要稳定的夹持固定结构，避免列车通行时的高频振动、气流冲击造成构件移位、脱落，影响线路运行安全。这款轨侧防护夹持结构，核心作用是为轨旁安装的功能组件提供可靠的安装基准与固定支撑，替代传统的焊接、打孔固定方式，减少对钢轨本体的结构损伤，同时适配不同轨型的安装边界，降低现场施工的调整难度。从结构设计逻辑来看，整个构件采用分体式装配思路，主体承载框架使用厚板材折弯加工成型，兼顾结构刚性与轻量化需求，避免整体铸造带来的成本高、后期改型难度大的问题。

　　夹持端设置了可调式锁紧组件，通过带防松结构的螺栓副实现夹紧力的无级调节，安装时不需要额外加工钢轨，只需要将夹具的卡口对准轨侧的安装基准面，逐步拧紧锁紧螺栓即可完成固定，单人即可完成现场装配作业，大幅压缩线路施工的天窗点作业时长。结构的安装接触面做了防滑齿面处理，与钢轨侧面接触的位置预留了0.5mm的容差间隙，能够适配钢轨长期使用后产生的侧面磨耗偏差，避免因为轨面磨损导致夹具安装后出现旷量。整个夹具的外形轮廓做了倒角与切边处理，所有突出的螺栓端部都设置了沉孔收纳结构，避免列车高速通过时，突出构件产生额外的风阻，也防止异物勾挂造成结构损坏。

　　从安装边界尺寸来看，夹具整体横向伸出长度控制在180mm以内，竖向安装高度不超过钢轨顶面20mm，完全符合铁路轨旁设备安装的限界要求，不会侵入列车运行的安全限界。框架上预留的标准化安装孔位，能够直接适配市面上主流的轨旁检测传感器、信号防护组件的安装尺寸，不需要额外做转接板加工，减少现场装配的零件数量。结构的受力路径经过优化，列车通行产生的垂向振动、横向冲击力会通过框架的折弯加强筋直接传递到夹持卡口位置，不会在安装板位置产生应力集中，长期使用下不会出现框架变形、焊缝开裂的问题。考虑到铁路沿线的户外使用环境，所有金属构件表面都做了发黑防锈处理，锁紧螺栓采用不锈钢材质，能够适应雨水、盐碱、温差变化带来的腐蚀影响，降低后期运维的更换频次。在细节设计上，夹具的活动夹持块做了浮动式结构设计，能够自动适配轨侧的安装角度偏差，即使安装面存在轻微的倾斜，也能保证整个夹持面完全贴合，不会出现点接触导致的夹紧力不足问题。夹持块与框架之间设置了定位销结构，调整夹紧力的时候活动块不会发生转动，保证夹紧力始终垂直作用在钢轨侧面，避免长期受力后夹具出现横向滑移。整个结构没有采用复杂的传动零件，所有连接部位都是标准紧固件，后期维护时只需要定期检查锁紧螺栓的预紧力即可，不需要特殊的维护工具，适配铁路运维部门的常规作业工具配置。

　　在实际应用中，这类夹具除了用于防护构件的安装，也可以作为轨旁临时检测设备的快速固定基座，不需要破坏钢轨结构，作业完成后可以快速拆除，不会在线路上留下安装痕迹，适配临时施工、线路检测等多种场景的使用需求。设计过程中针对不同轨型的尺寸差异，对卡口的调节范围做了冗余设计，能够覆盖国内主流的43kg/m、50kg/m、60kg/m钢轨的侧部尺寸，不需要针对不同轨型单独开模生产，降低生产与仓储的备件成本。框架上的安装面板采用可更换式设计，如果需要适配不同的安装设备，只需要更换对应孔位的安装面板即可，主体框架可以通用，进一步提升了结构的适配性。
