电磁线圈组装对位夹持工装结构

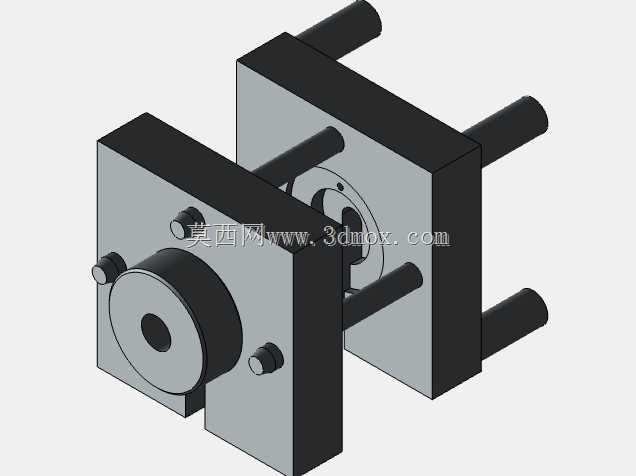

　　在电磁类元器件的批量装配环节，线圈绕制完成后的组件合装工序，长期存在对位偏差、压装受力不均导致的线圈绝缘层破损、导磁体错位问题，这款组装夹具正是针对这类产线痛点开发的专用作业工装。从结构布局来看，整套夹具采用双侧立板导向的对称式架构，两块平行设置的安装基板通过四根等高导向柱实现滑动配合，导向柱与基板安装孔采用小间隙滑配设计，配合公差控制在H7/g6区间，能够保证两侧基板开合过程中无偏摆、无卡滞，合模时的对位精度可以控制在0.02mm以内，完全满足电磁线圈组装时的同轴度要求。

　　靠近操作侧的基板上集成了线圈定位座，定位座的凸台尺寸与线圈骨架内孔采用过渡配合，能够快速完成待组装线圈的径向定位，定位座周边均匀分布的三个小型限位柱，刚好卡入线圈骨架端面的工艺缺口，避免压装过程中线圈发生周向转动，防止线圈引出线被拉扯断裂。后侧基板对应位置设置了铁芯导向型腔，型腔入口处做了15度的导入倒角，合模过程中能够自动修正待装入铁芯的初始位置偏差，无需操作人员反复调整对位，单工位的组装效率可以提升40%以上。整套夹具的安装边界充分考虑了现有产线工作台的适配性，基板整体采用矩形结构，底部预留了标准的T型槽安装位，可以直接固定在常规的手动压床、小型气动压装机工作台面上，不需要额外制作转接板，现有产线导入时不需要改动原有设备布局。

　　导向柱的伸出长度经过精准核算，完全开模状态下两侧基板的间距刚好满足操作人员取放工件的操作空间，不会因为开模行程过大导致合模效率降低，也不会因为行程过小出现取放工件时磕碰线圈的问题。在受力设计上，压装受力点直接对应线圈骨架的刚性支撑区域，避免压装力直接作用在线圈绕线区域，从结构上杜绝了压装过程中漆包线被压伤的风险，相比传统的单块定位板手工对位组装，不良率可以从原先的3.2%降低到0.3%以内。夹具的所有滑动接触面都设计了储油槽，日常维护时只需要定期涂抹少量润滑脂就可以保证长期顺畅运行，没有复杂的气动、电动元件，一线操作人员经过十分钟简单培训就可以熟练使用，不会增加额外的设备维护成本。

　　针对不同规格的电磁线圈组装需求，只需要更换前侧的定位座和后侧的导向型腔镶件，就可以快速适配不同尺寸的产品，基板和导向柱部分可以通用，大幅降低了多品种小批量生产时的工装制作成本。在实际产线应用中，这类夹具既可以用于手工小批量组装作业，也可以集成到半自动装配流水线中，作为线圈合装工位的核心定位机构，配合自动送料机构可以实现无人化组装作业。夹具的整体结构没有复杂的异形曲面，所有零部件都采用常规的机加工工艺就可以制作，零件加工难度低，制作周期短，能够快速响应产线的工装需求。
