1比2传动比渐开线链轮组结构设计

　　这套渐开线链轮啮合副采用1:2的固定销传动比设计，在轻工输送、小型自动化产线的间歇传动工位有很高的适配性，日常选型中常用来匹配低速、重载且对传动中心距容错率有要求的传动场景，相比纯齿轮啮合，链轮搭配链条的传动形式能在安装中心距存在小幅偏差时仍保持稳定传动，不会出现齿轮啮合顶死、侧隙过大跳齿的问题。

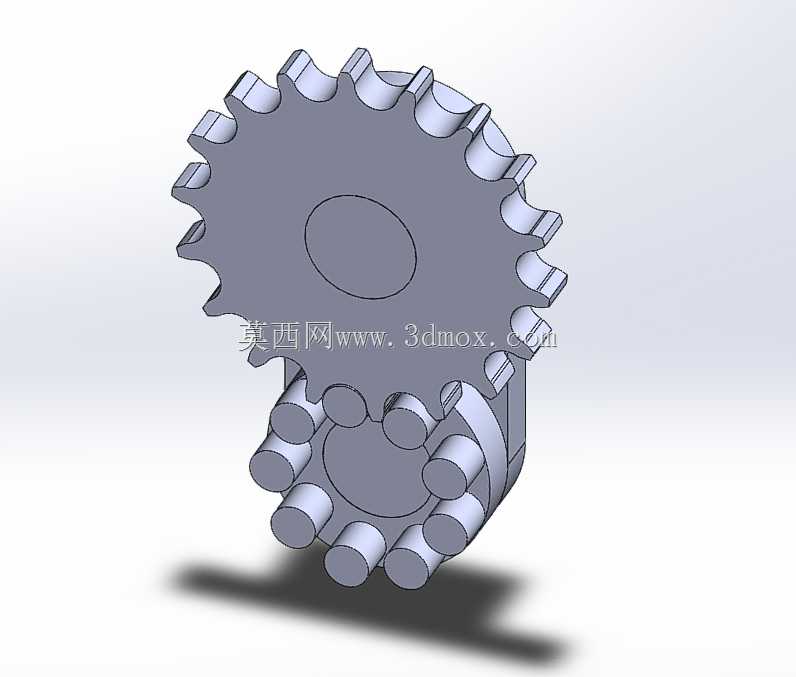

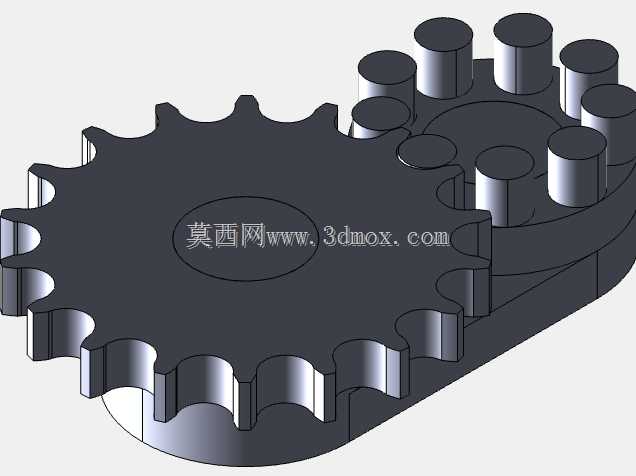

　　设计阶段首先敲定的是销传动的啮合形式，小端采用带圆柱销的轮盘结构替代传统链齿，大端采用标准渐开线齿形链轮，这种组合形式能在紧凑安装空间内实现定比传动，省去了额外布置链条张紧结构的空间，适合用在小型包装设备的进料工位、电子厂流水线的工件拨送机构这类安装空间局促的位置。齿形绘制阶段严格参照渐开线生成逻辑，以基圆为基准逐段拟合齿廓曲线，保证啮合过程中销齿与链轮齿槽的接触为滚动摩擦为主，降低长期运行的磨损量，齿顶圆与齿根圆的差值控制在合理范围，避免啮合过程中出现齿顶干涉或者啮合深度不足滑脱的问题。

　　从安装边界来看，大链轮的中心通孔为标准光孔设计，可适配常用的圆轴配合公差，安装时可通过平键或者顶丝实现周向固定，轮盘厚度经过受力校核，能承受额定扭矩下的剪切力，不会出现轮齿断裂的情况；小端销轮的圆柱销采用过盈配合压入轮盘基体，销柱的伸出长度与大链轮的齿宽完全匹配，保证啮合时接触面积足够，不会出现偏载磨损。两个轮盘的中心距在设计时预留了0.2mm的安装调整余量，现场安装时可通过腰型孔微调中心距，补偿加工误差带来的啮合间隙偏差，不需要额外加工定制调整垫片。

　　实际应用中这套传动副的运行噪音远低于同规格的直齿轮传动，因为销齿与渐开线齿槽的啮合过程没有直齿轮的滑动摩擦冲击，适合用在对噪音有要求的办公自动化设备、医疗辅助输送机构中。设计时特意将两个轮盘的基体厚度做了统一，方便安装时对齐端面，不需要额外调整轴向位置，降低现场装配的调试难度。齿面的建模没有做额外的减重孔设计，保证轮盘整体刚性，在频繁正反转的传动工况下不会出现轮盘形变导致的啮合精度下降。日常维护时只需要定期在啮合位置涂抹润滑脂，就能保证长期运行的稳定性，销柱如果出现磨损可单独更换，不需要整体更换轮盘，降低后期维护成本。

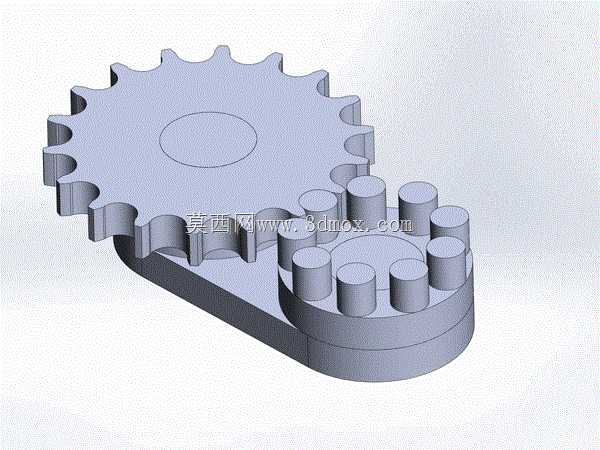

　　在建模过程中，对啮合位置做了动态干涉检查，模拟整个传动循环中销柱与齿槽的相对位置，确认在全行程内没有硬干涉，侧隙保持在0.05-0.1mm之间，既不会因为侧隙过大出现传动回差，也不会因为侧隙过小导致卡滞。轮盘的所有棱边都做了0.2mm的倒角处理，避免装配时划伤操作人员，也能去除加工过程中产生的毛刺，保证装配精度。这套结构的传动效率能达到95%以上，相比同传动比的带传动不会出现打滑丢转的问题，传动比精度稳定，适合用在对传动定比要求严格的工位，比如工件定长输送、工位转位分度这类需要精准传动比的场景。
