Radxa Rock Pi E开发板DIN导轨安装外壳

　　在工业控制、嵌入式设备集成场景中，单板计算机的安装固定一直是现场布线与设备集成的核心细节之一，常规的桌面放置或螺丝直装方式，既无法适配标准工控机柜的安装规范，也难以在紧凑的柜内空间里实现规整排布，这款适配Radxa Rock Pi E的DIN导轨安装外壳，正是针对标准工控安装场景设计的固定防护结构。

　　从实际使用场景来看，这类外壳主要服务于工业现场的边缘计算节点搭建、小型工控网关部署、嵌入式数据采集终端集成等场景，这类场景普遍采用标准DIN导轨作为柜内元器件的统一安装载体，无需额外打孔固定，能够大幅缩短现场施工的布线与安装周期，同时方便后期设备的维护更换，不需要拆解周边其他元器件即可完成单板的拆装操作。

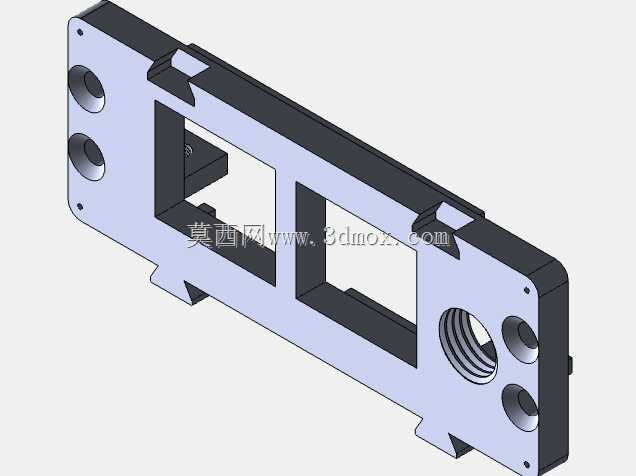

　　设计层面首先考虑的是安装兼容性，外壳整体适配标准35mm宽度DIN导轨的卡扣安装结构，安装时只需将外壳背部卡扣对准导轨上沿按压即可完成固定，拆卸时借助卡扣的弹性结构即可快速取下，不需要额外的安装紧固件。针对单板的固定，设计预留了M2.5规格的安装柱位，配套使用M2.5×8的沉头平头螺钉即可将Radxa Rock Pi E单板稳固固定在外壳内部，沉头螺钉的选型能够保证螺钉头部完全沉入安装柱平面，不会突出外壳表面剐蹭周边布线或其他元器件。

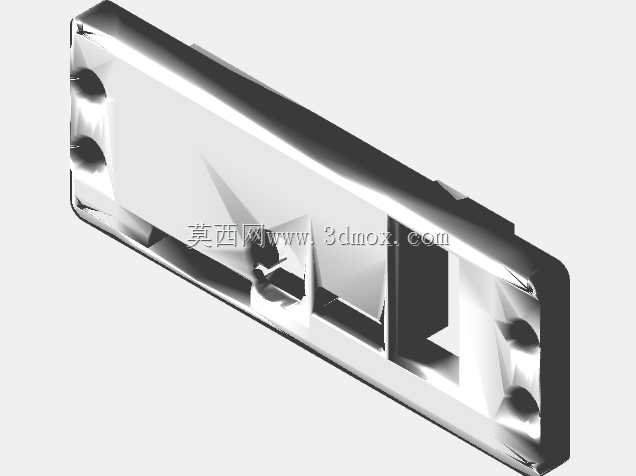

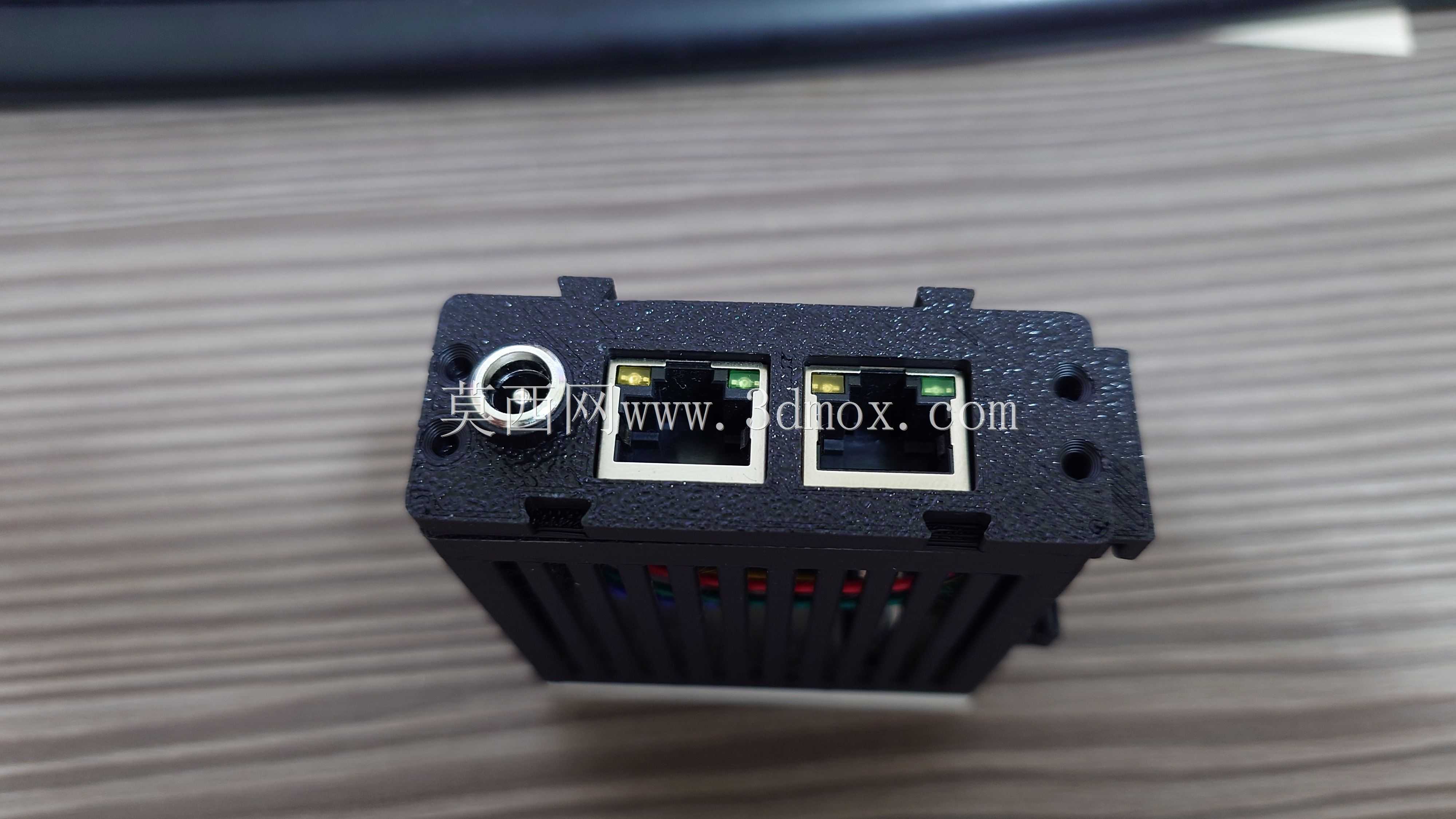

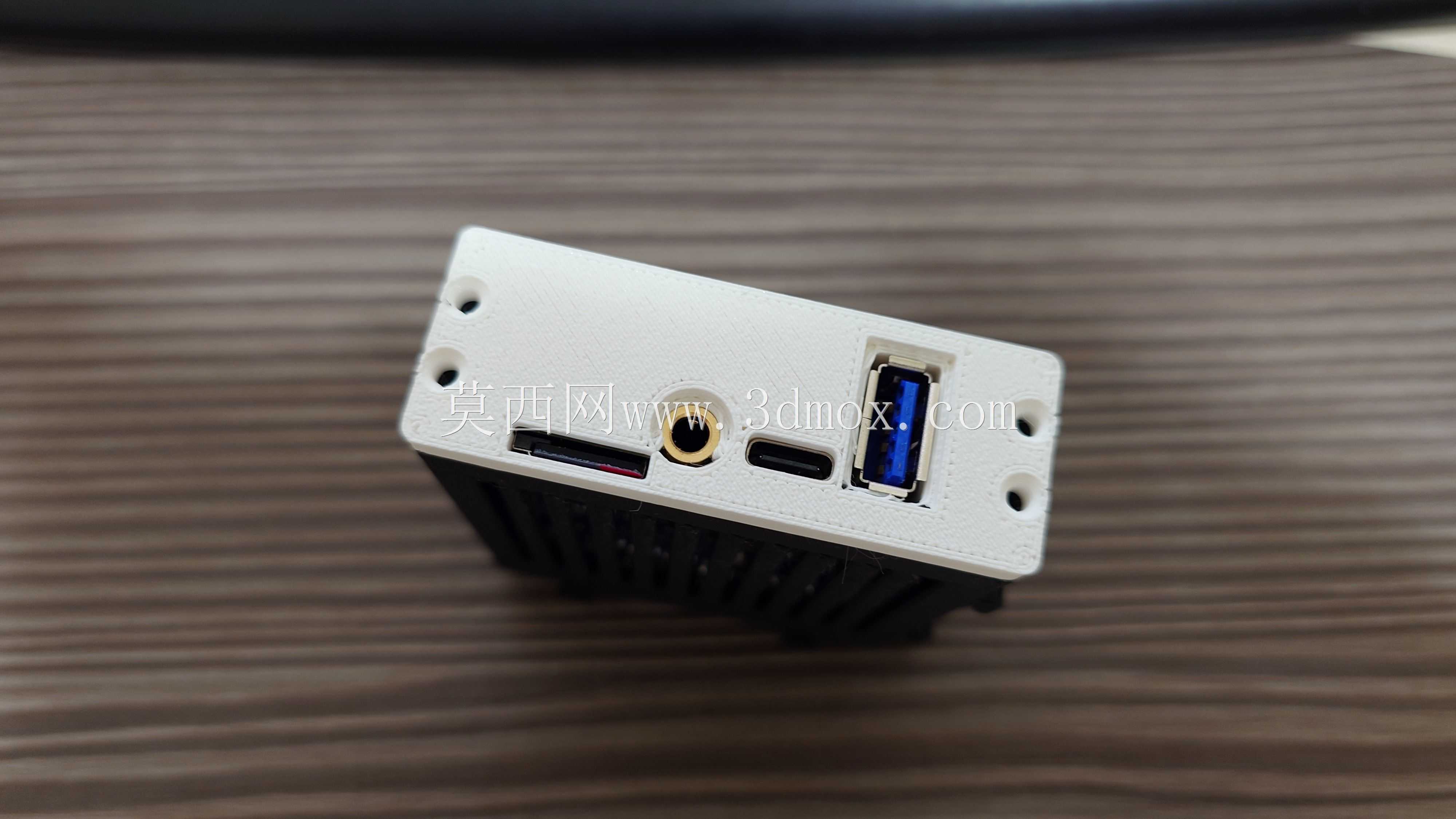

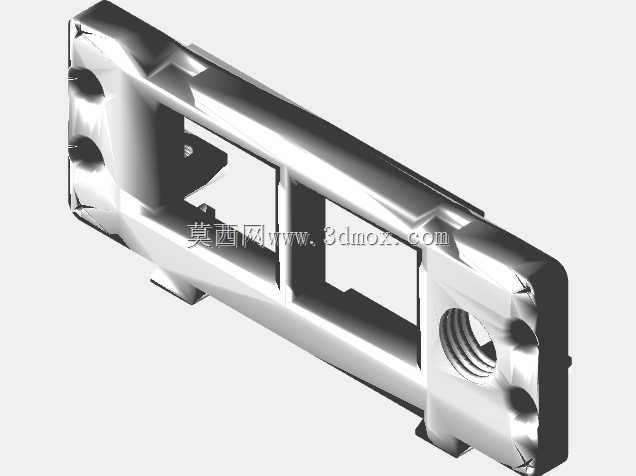

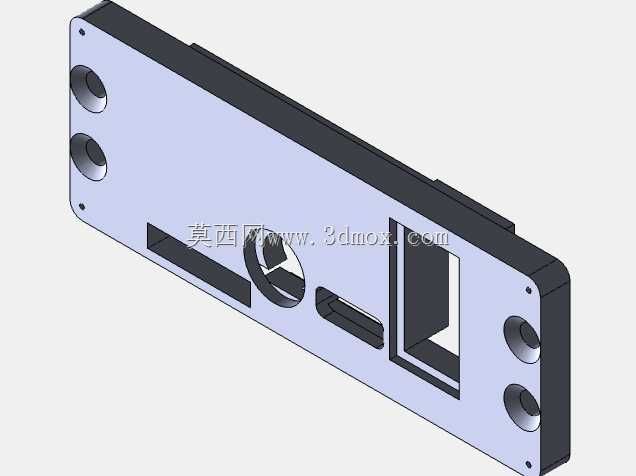

　　接口适配方面，外壳针对Radxa Rock Pi E的板载接口做了精准的对位开孔，其中DC2.1电源接口位置预留了足够的插拔空间，不会出现电源插头插不到位或者与外壳干涉的情况，其余板载的通讯接口、存储接口位置也对应做了避让开孔，保证所有外接线缆都可以顺畅插接，不需要额外改造线材或者转接配件。外壳的内部空间做了合理的余量预留，除了固定单板之外，还预留了少量空间可以容纳小型散热片或者薄型导热垫，满足单板长时间高负载运行时的散热需求，避免外壳封闭导致的积热问题。

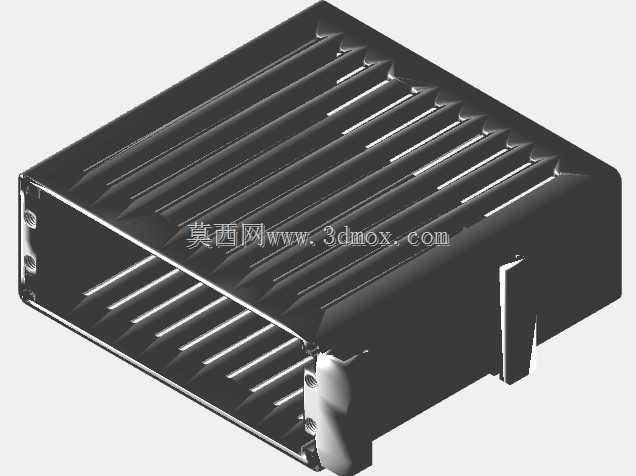

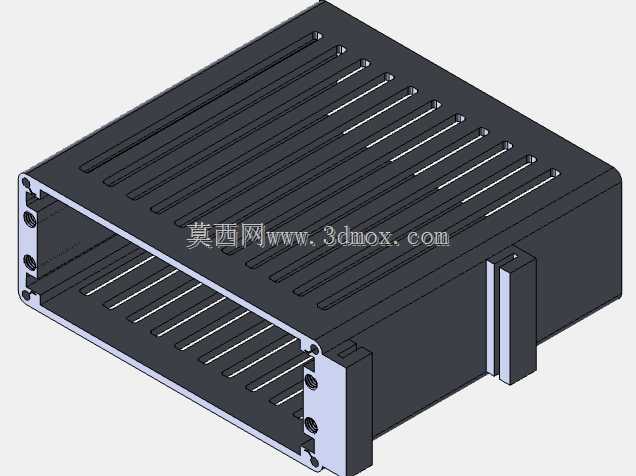

　　外形尺寸上，外壳整体轮廓完全贴合Radxa Rock Pi E单板的长宽尺寸，没有做多余的外延结构，尽可能压缩了安装占用的空间，能够适配紧凑的柜内安装环境，多个同类型外壳并排安装在DIN导轨上时，相邻外壳之间不会出现干涉，也不会遮挡彼此的接口位置。外壳的壁厚设计兼顾了结构强度与轻量化需求，日常安装维护过程中的正常磕碰不会导致外壳开裂或者变形，同时也不会过度增加整体重量，避免长期安装在导轨上出现卡扣受力变形的问题。

　　从结构设计的细节来看，外壳采用上下扣合或者单侧滑入的装配结构，不需要额外螺丝即可完成外壳自身的组装，装配过程简单快捷，安装单板时只需要将单板对准内部定位柱放入，锁紧固定螺丝后扣合外壳即可完成整体组装，定位柱的设计能够避免单板装反或者偏移，保证所有接口与外壳开孔的对位精度，不会出现开孔错位导致接口无法使用的问题。背部的导轨卡扣做了加强筋设计，长期反复拆装也不会出现卡扣断裂或者弹性失效的问题，能够适应工业现场频繁调整设备位置的使用需求。

　　实际选型使用时，这类外壳可以直接替代传统的单板裸装方式，既能够为单板提供基础的物理防护，避免现场施工过程中的灰尘、金属碎屑掉落在单板上造成短路风险，也能够让柜内的设备排布更加规整，符合工业现场的布线规范，方便后期的线路梳理与设备维护。相较于通用型的导轨安装盒，这款针对性设计的外壳不需要用户自行测量开孔，所有孔位都已经按照Radxa Rock Pi E的接口位置预制完成，拿到手即可直接组装使用，能够大幅缩短嵌入式设备的集成开发周期，减少结构定制的成本与时间投入。
