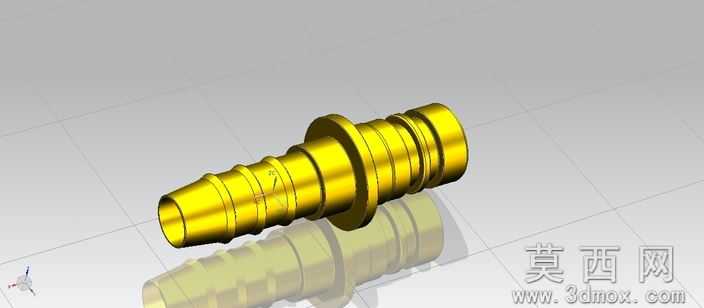

黄铜材质宝塔式气动管路快插接头

该接头模型采用NX7.5进行全参数化三维建模，建模过程遵循机械加工工艺逻辑，以回转体特征为核心基础结构，首先通过草图绘制接头的轴向截面轮廓，标注各段外径、内径、台阶长度、锥度角度等关键尺寸，保证尺寸公差符合气动管路连接的行业标准，再通过回转命令生成接头的基础基体。在此基础上，针对宝塔段的多道环形倒刺结构，采用环形阵列与切除拉伸结合的方式完成建模，每道倒刺的倾斜角度、凸起高度都经过参数化调整，确保倒刺结构可以在接入软管后形成有效咬合，防止管路受压脱落。中部的限位法兰盘采用拉伸凸台命令生成，法兰的厚度、外径尺寸匹配常规管接头的安装限位需求，可在管路对接时起到轴向定位作用，避免接头插入过度影响流通性能。接头另一端的外连接段同样设置多道密封环槽，可适配对应规格的硬管或快接端口，环槽的深度、宽度参数符合密封件安装尺寸要求，可搭配O型密封圈实现端面或径向密封。材质渲染阶段赋予模型黄铜金属材质，调整材质的金属度、粗糙度参数，还原黄铜件加工后的暖金色金属光泽，同时添加环境反射效果，让模型表面呈现真实的金属反光质感，背景采用浅灰色渐变地面并添加软阴影，突出接头的结构轮廓与细节特征。设计思路上围绕管路连接的密封性、连接可靠性、安装便捷性三大核心需求展开，整体为同轴回转结构，流体通过时无突兀变径，可有效降低管路内的流体阻力，减少压力损失；宝塔段的倒刺采用前低后高的倾斜设计，既方便软管顺利插入，又能在软管受拉时形成反向卡紧力，搭配管箍使用可实现无泄漏连接；各段台阶过渡处均设置工艺圆角，避免应力集中问题，同时也符合实际金属切削加工的工艺要求，避免加工时出现崩刀、应力裂纹等缺陷。模型的所有特征均保留参数化历史记录，可根据不同的管路通径、连接规格快速调整尺寸参数，生成适配不同工况的系列化接头模型，可用于气动系统装配仿真、管路布局干涉检查、产品展示渲染等多种场景。
