电源变压器用偏移括号结构设计

　　在中小功率电源变压器的装配工序中，偏移括号是用来固定绕组引出端、分隔不同电压层级接线端的常用结构件，很多刚接触电气结构设计的工程师容易忽略这类小零件的细节，实际在批量生产的电源产品里，这类构件的尺寸偏差直接影响后续接线工序的装配效率，甚至会因为绝缘距离不足埋下耐压测试不合格的隐患。做这类结构设计的时候，首先要匹配对应变压器铁芯的叠厚尺寸，括号的弯折偏移量不能随意设定，要保证安装后括号的平面与绕组端面保留足够的安全间隙，避免长期运行中因为绕组温升导致的绝缘层老化接触到金属支架。

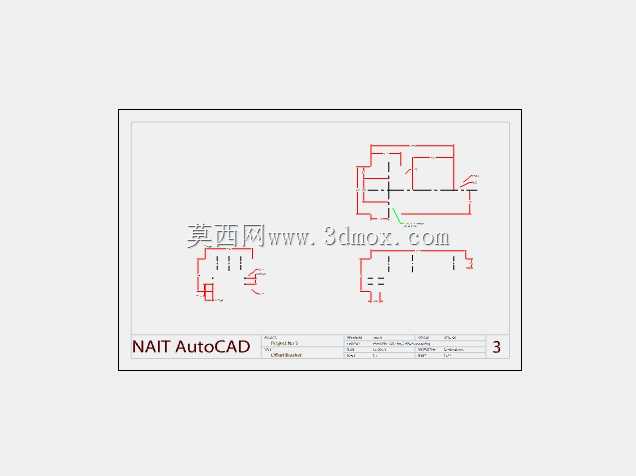

　　从结构形态上看，这款偏移括号采用多段弯折的钣金成型思路，没有采用复杂的曲面结构，所有弯折处都预留了标准的钣金折弯内R角，不会因为应力集中导致批量生产时出现弯折开裂的问题。在实际的电源设备装配场景里，这类偏移括号除了固定接线端子，还能辅助梳理绕组引出线的走向，避免不同相序的引出线交叉缠绕，在灌封工序中也能起到阻挡灌封胶溢流到接线区域的作用。设计时需要重点关注安装孔的位置公差，两个安装孔的中心距要和变压器骨架上的预装柱尺寸严格匹配，单边间隙控制在0.1mm到0.2mm之间，间隙过大容易导致括号安装后出现窜动，间隙过小则会让装配工人在流水线作业时难以快速对位，影响单台产品的装配节拍。偏移段的高度设计需要结合接线端子的高度来确定，要保证端子安装后，接线螺丝的顶端与括号顶面保留至少2mm的操作空间，方便工人用电动螺丝刀完成接线锁紧，不会因为空间不足导致螺丝滑牙或者接线不到位。从安装边界来看，这款括号的外轮廓尺寸完全控制在变压器铁芯的外沿投影范围内，不会超出变压器本体的安装尺寸，在后续将变压器整体装入设备机箱时，不会出现支架和机箱内壁干涉的问题。

　　很多新手在做这类小支架设计时，容易直接照搬参考图的尺寸，忽略自身设计的变压器实际参数，比如绕组的引出线位置不同、接线端子的型号不同，都会导致括号的偏移量需要调整，这款结构的偏移段采用了对称式的避让设计，不管是左出线还是右出线的变压器绕组，都能通过调整安装方向适配使用，减少了同系列产品需要新开模具的成本。在表面处理的选型上，这类支架一般采用彩锌钝化处理，既能满足基础的防锈要求，也不会因为涂层过厚影响安装孔的配合精度，不需要采用成本更高的喷塑或者不锈钢材质，毕竟电源变压器内部的工作环境相对封闭，没有强腐蚀或者高湿度的极端工况，足够的结构强度和尺寸精度才是这类构件的核心设计目标。

　　另外在弯折边的处理上，所有外露的边缘都做了压毛边处理，避免装配工人在作业时被锋利的钣金切口划伤，也防止尖锐的边缘割破引出线的绝缘层，造成短路故障。在实际的产品验证阶段，这类支架需要通过振动测试，保证在设备运输或者长期运行的振动环境下不会出现松动移位，所以安装孔的周边设计了小尺寸的压筋，提升局部的结构强度，锁紧螺丝后不会因为长期振动导致支架变形。很多人觉得这类小结构没有太多设计含量，实际在量产环节，这类零件的工艺性直接影响整条生产线的良率，比如如果弯折角度的公差设定过严，会导致钣金件的废品率上升，公差设定过松又会出现装配后偏移量不对，导致接线端子和其他构件距离不足，所以在设计时将弯折角度的公差控制在±1度，既能满足钣金加工的常规精度要求，也能保证最终的装配尺寸符合电气安全规范。
