西门子SM1222数字量输出扩展模块结构

　　在离散制造产线的自控系统搭建中，这类数字量输出扩展模块是补齐PLC本体IO点位缺口的核心部件，常被部署在控制柜内的标准DIN导轨上，衔接主控单元与现场的执行端器件——从接触器线圈、中间继电器到电磁阀、指示灯，所有需要开关量信号驱动的现场负载，都要通过这类模块完成主控逻辑到硬接线动作的信号转换。不同于集成在CPU本体上的IO通道，扩展模块的点位配置更灵活，8路数字量输出的通道规模刚好适配中小型单机设备的点位扩容需求，不会出现点位冗余浪费或者通道不足的问题，在小型输送线、单机专机、分布式IO子站里的应用占比很高。

　　从结构设计逻辑来看，整个模块采用了和S7-1200系列完全统一的外观语言，深灰与浅灰搭配的塑壳主体兼顾了绝缘性能与结构强度，前端的接线区域做了分层设计，上方的接线端子排预留了足够的接线操作空间，每一个通道对应的接线位都有清晰的点位标识，现场接线时不需要反复对照手册核对点位，能大幅降低柜内接线的出错概率。端子排上方的走线槽结构可以把接入的多芯控制线规整梳理，不同电压等级的线缆可以顺着模块顶部的弧度自然排布，避免柜内走线杂乱带来的信号干扰问题，也方便后期运维时的线路排查。模块侧面设计了和同系列产品匹配的拼接卡扣，多模块并排安装时可以直接卡合连成整体，不会因为柜内震动出现模块错位、连接松脱的问题，背部的导轨卡扣结构适配行业通用的35mm标准DIN导轨，安装时只需要把卡扣卡在导轨上按压到位即可，拆卸时用螺丝刀撬动卡扣解锁就能快速取下，不需要额外的固定件，柜内布局调整时的操作效率很高。

　　从安装边界来看，模块的整体宽度控制在紧凑型尺寸范畴，并排安装时相邻模块之间不需要预留额外的散热间隙，整个模块的深度尺寸刚好匹配标准控制柜的安装深度，柜门关合时不会和柜门内侧的线槽、标识牌产生干涉，接线端子的高度位置也经过测算，接完线后压上线号管、插上接线端子的端头，不会超出模块的整体高度边界，不会影响上层线槽的盖板闭合。模块前端的状态指示灯区域做了内凹设计，每个输出通道对应一个独立的状态指示灯，模块上电、通道导通时对应的指示灯会点亮，运维人员在柜外就能直观看到每个通道的工作状态，不需要用万用表逐个测量点位电压，排查故障时能快速定位通道异常问题。

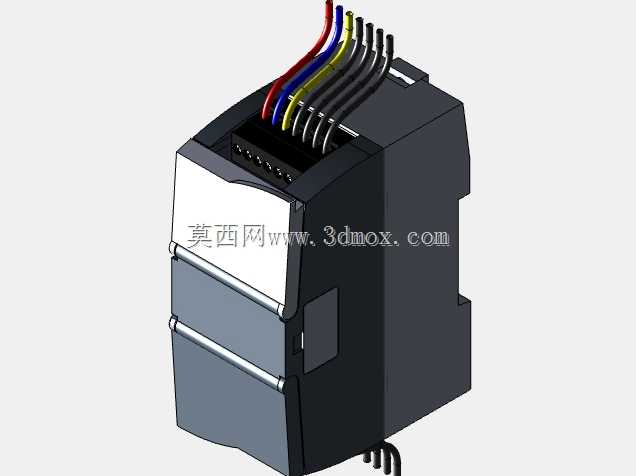

　　建模过程中对模块的细节还原覆盖了实际应用中的所有装配特征，包括侧面的拼接卡扣的卡扣行程、背部导轨卡爪的开合角度、前端端子排的接线孔深度、模块上下端的散热格栅开孔尺寸，都按照实物的实际尺寸做了等比例还原，甚至端子排上的螺丝槽方向、模块外壳上的脱模斜度都做了对应呈现，在做控制柜三维布局验证时，可以直接把这个模型导入装配体，模拟实际的安装拼接效果，核对模块和周边断路器、接触器、线槽之间的安装间隙，提前排查柜内布局的干涉问题，避免实际安装时才发现空间不足需要重新调整柜内器件排布的问题。模块顶部的接线区域预留了线缆弯曲半径的空间，在三维布线时可以按照实际的走线规范模拟线缆的弯曲弧度，验证线缆长度的预留量是否合理，不会出现建模时布线顺畅、实际接线时线缆长度不够或者弯曲半径不足损伤线芯的问题。

　　在实际的设备选型阶段，这个三维模型也能帮助电气设计人员更直观地评估模块的安装空间需求，尤其是在紧凑型控制柜的设计中，每一寸安装空间都需要精准核算，通过三维模型可以直接测量模块的各个方向的安装尺寸，包括接线后突出端子排的高度、模块拼接后的总宽度，提前规划好导轨的长度和安装位置，让整个柜内的器件排布更紧凑合理，同时预留出足够的运维操作空间，保证后期接拆线、更换模块时不需要拆卸周边其他器件就能完成操作。模块外壳的材质纹理、表面的标识区域位置也在模型中做了还原，做设备的三维可视化展示或者虚拟调试场景搭建时，这个模型可以直接复用，还原真实控制柜的视觉效果，不需要再额外做外观的贴图处理。
