电源变压器用L型多功能安装支撑支架

　　在中小功率电源变压器的配套安装场景中，这类L型支撑支架是连接变压器本体与设备安装基面的核心结构件，日常多应用于工业控制机柜、小型成套配电装置、嵌入式供电模块的装配环节，承担着承载变压器自重、抵消设备运行振动、限定变压器安装位置、预留接线操作空间的多重作用，区别于通用平板安装件，这类带立式支撑耳的结构不需要额外加装垫高柱，就能让变压器本体与安装面留出足够的散热间隙，避免变压器运行时的热量直接传导至设备壳体，同时也能给底部接线端子留出操作空间，减少装配时的走线干涉问题。

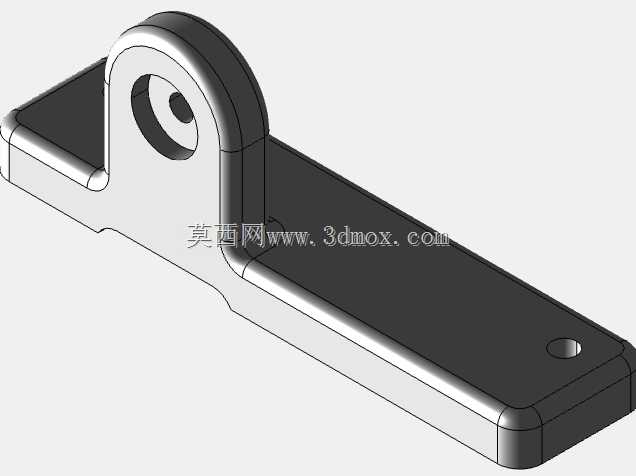

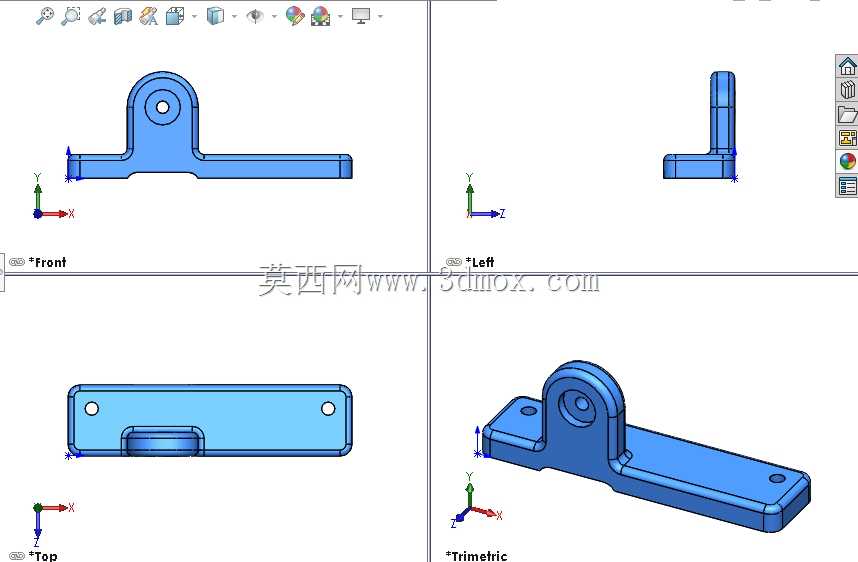

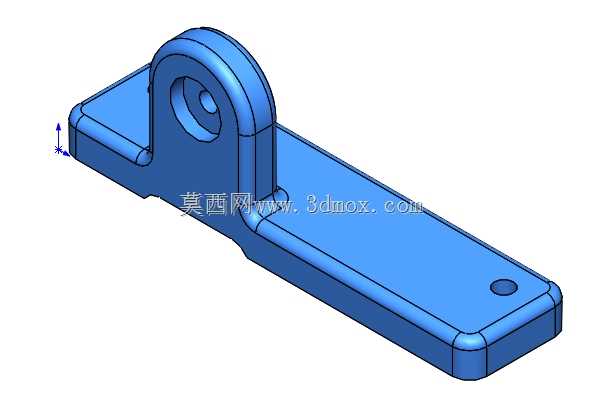

　　从结构设计逻辑来看，整个支架采用一体化弯折成型思路，底部为长条形水平安装基板，基板两端预留沉头安装孔，孔位做了沉台处理，装配后螺丝头不会突出基板平面，保证支架与安装基面完全贴合，不会出现局部翘边的问题；基板中部设置与变压器底部定位槽匹配的凸台结构，装配时凸台可以直接卡入变压器底座的定位缺口，不需要额外做对位调整，就能限制变压器的水平方向窜动，减少装配时的对位工作量。垂直向上的支撑耳位于水平基板的一侧中部，支撑耳顶部设置带铰制孔精度的安装孔，这个孔位既可以作为变压器上部的辅助固定点位，也可以作为走线支架、屏蔽挡板的外接安装位，适配不同的装配需求；支撑耳与水平基板的连接位置做了大圆角过渡，避免直角位置的应力集中，在变压器长期受振动影响的工况下，不会出现连接位置开裂的问题。

　　从安装边界尺寸来看，水平基板的长度适配常规100W-300W容量的小型电源变压器底座安装孔距，基板宽度控制在较窄的范围内，不会过多占用机柜内的安装空间，垂直支撑耳的高度经过匹配设计，既不会因为过高导致支架整体刚性下降，也不会因为过低无法起到上部限位的作用；整个支架的所有棱边都做了倒钝处理，没有尖锐毛刺，装配过程中不会划伤操作人员的手部，也不会刮破变压器的引出线绝缘层。

　　在实际选型应用中，这类支架不需要额外搭配其他安装附件，直接通过底部两个沉头孔固定在设备的安装梁或者安装板上，再将变压器底部卡入中部定位凸台，用螺丝穿过支撑耳顶部的孔位与变压器上部的固定位锁紧，就能完成变压器的牢固安装，相比传统的多件组合式安装支架，一体化的结构减少了装配零件数量，降低了供应链的物料管理成本，同时也避免了多零件连接带来的累积误差，安装后的整体刚性更好，能承受设备运输过程中的冲击载荷，不会出现变压器移位、固定螺丝松动的问题。

　　针对不同的使用场景，这个支架的结构也预留了足够的修改余量，比如需要适配更大容量的变压器时，可以直接延长水平基板的长度，调整两端安装孔的孔距，不需要改动支撑耳的核心结构；如果需要在支架上额外安装接地端子，也可以在水平基板的空余位置预留对应的安装孔位，不会影响原有结构的强度。整个结构的壁厚设计经过刚性校核，在满足承重要求的前提下尽可能控制材料用量，兼顾结构强度与生产成本，适合批量冲压成型加工，成型后不需要额外做过多的后处理工序，就能满足装配精度要求。
