建筑施工常用烧结红砖实体造型设计

　　在民用与工业建筑的砌体结构施工场景中，烧结红砖是应用周期最长、覆盖场景最广的基础砌筑材料，从低层民房的承重墙砌筑、框架结构的填充墙施工，到室外管网的检查井砌筑、厂区道路的路缘基层铺垫，都能见到这类材料的应用。做这类基础建材的三维造型，核心目的并非还原单一砖块的外观，而是为砌体排布模拟、施工工序交底、BIM结构建模提供可复用的基础单元，很多刚入行的结构建模人员容易忽略这类基础构件的细节还原，导致后期排砖时出现灰缝错位、砖块干涉的问题，反而拖慢整体项目的建模效率。

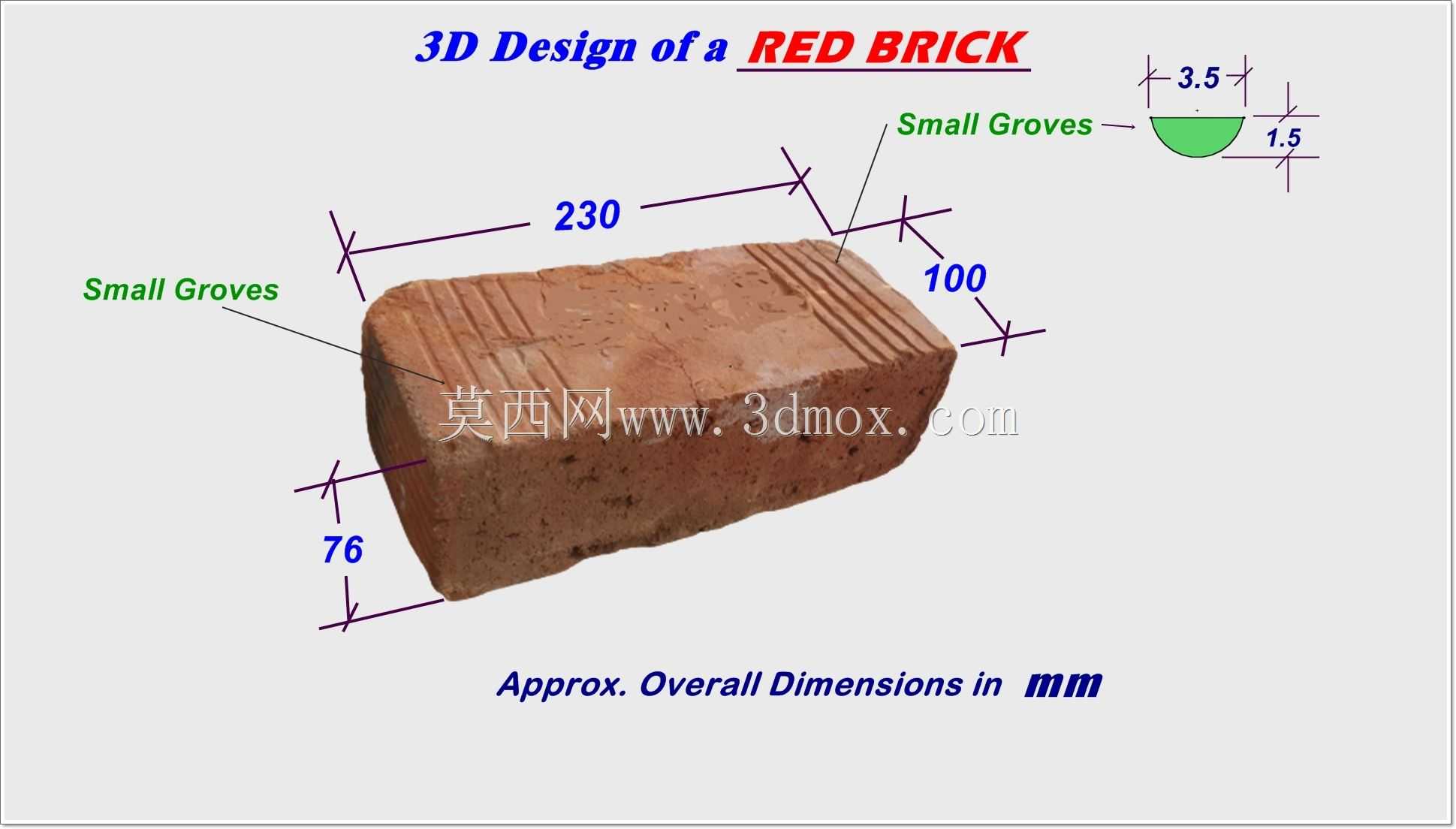

　　从实际产品的功能特性来看，常规烧结红砖以黏土、页岩为主要原料经高温烧结成型，成品具备足够的抗压强度，能够稳定传递上部砌体的竖向荷载，同时材料本身的孔隙率带来了一定的保温隔热性能，在常规居住建筑的外墙砌筑中，合理的排砖方式能够有效降低墙体的传热系数，减少建筑使用阶段的能耗。建模过程中需要重点还原砖块的几个核心特征：首先是标准外形的尺寸边界，常规建筑用红砖的公称尺寸为240mm×115mm×53mm，这个尺寸是经过长期工程验证的，刚好匹配10mm标准灰缝的砌筑要求，无论是240厚的一砖墙、120厚的半砖墙，还是370厚的一砖半墙，都能通过这个基础单元配合灰缝尺寸实现无错缝排布，建模时不能随意更改长宽高的比例，否则后期导入BIM软件做排砖模拟时，会出现整墙尺寸偏差，直接影响材料统计的准确性。

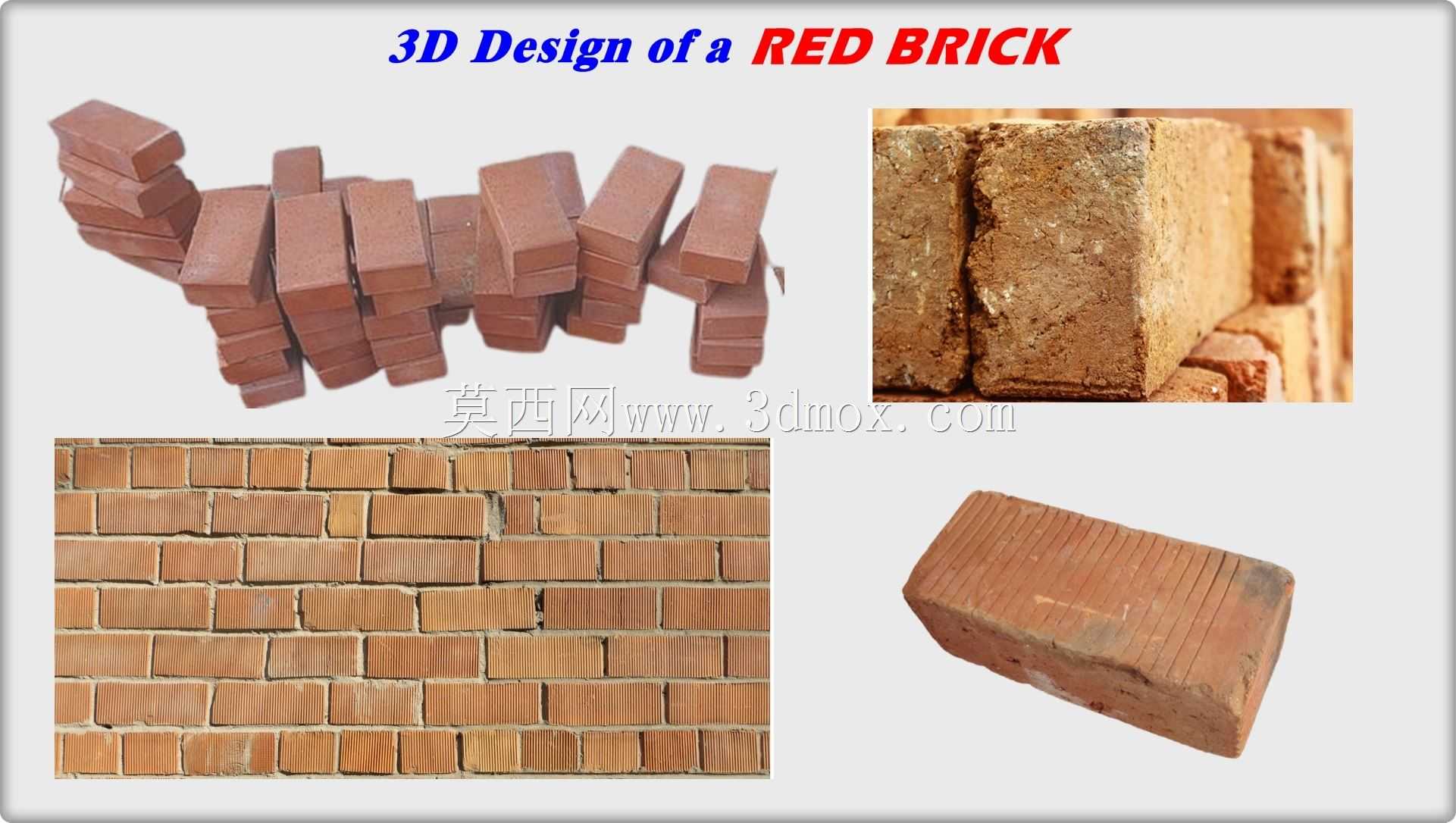

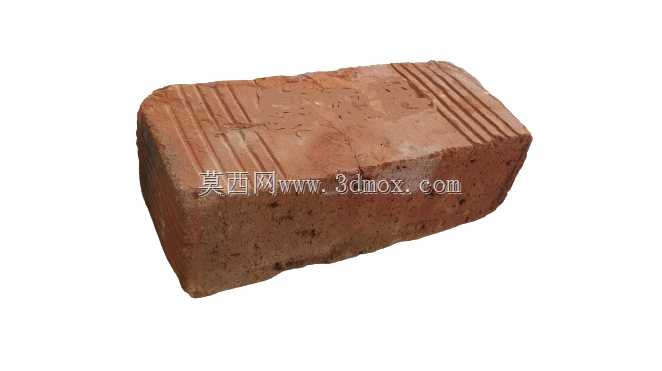

　　其次是砖块表面的细节特征，实际生产出的红砖并非光滑规整的六面体，烧结过程中会产生自然的表面纹理，砖体的大面会有制坯时留下的条纹凹槽，这些凹槽的作用是增加砖块与砌筑砂浆的接触面积，提升砌体整体的抗剪强度，避免墙体受水平荷载时出现砖块与砂浆层脱离的问题；同时砖体的棱边会有轻微的磕碰缺损，这是运输和搬运过程中不可避免的，建模时适当还原这些细节，能够让施工模拟的渲染效果更贴近真实场景，避免出现过于理想化的模型和现场实际情况脱节的问题。

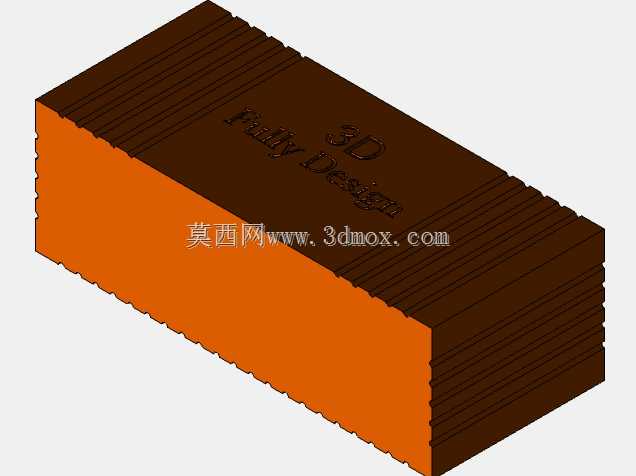

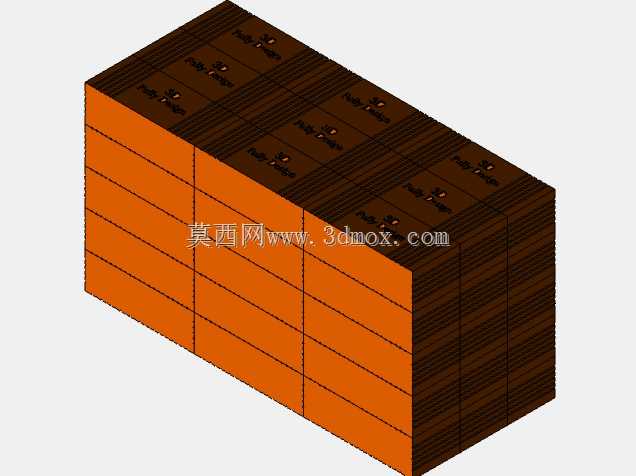

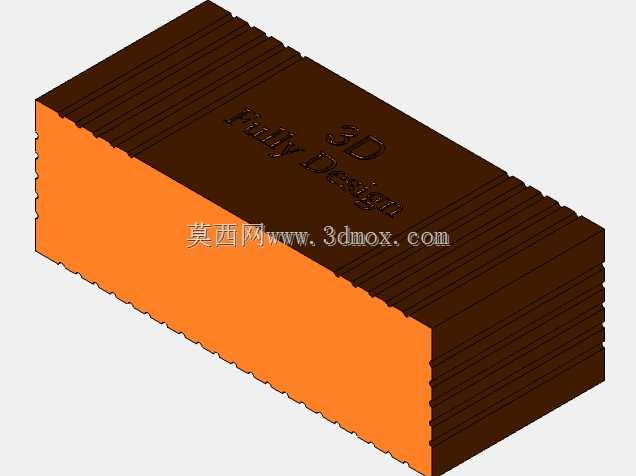

　　设计这类基础构件的三维模型时，不需要做复杂的参数化关联，但需要预留好灰缝的装配基准，也就是将砖块的几何中心作为装配原点，方便在排布时直接按照灰缝间距做阵列复制，不需要反复调整定位坐标。很多新手建模时习惯把原点放在砖块的角点，看似定位方便，实际做交错排砖的时候，需要反复计算偏移量，很容易出现尺寸错误。另外还要注意砖体的尺寸公差还原，实际工程中允许红砖存在±2mm的尺寸偏差，建模时不需要做绝对的规整几何，可以在棱边处做微小的倒角和尺寸波动，还原真实产品的制造公差，避免模型过于理想化导致施工人员对材料精度产生误判。

　　从安装边界的角度来说，单块红砖的重量约为2.5kg，人工砌筑时的单次搬运重量刚好符合施工人员的操作负荷，不需要借助起重设备，这也是这类材料能够长期在施工现场广泛应用的原因之一。在做砌体施工模拟的时候，单块砖的模型重量参数可以直接导入施工进度模拟软件，辅助计算不同施工段的材料搬运量，合理安排现场的物料堆放位置，减少二次搬运的成本。另外在做墙体的受力分析时，准确的砖块模型能够帮助划分有限元网格，更真实地模拟砖体与砂浆层之间的应力传递，避免因为模型过于简化导致的受力计算偏差，尤其是在有抗震要求的地区，砌体结构的灰缝饱满度、砖块的咬合方式直接影响墙体的抗震性能，精准的砖块单元模型是做这类结构模拟的基础。

　　很多人觉得这类基础建材的建模没有技术含量，实际上越是工程中常用的基础构件，越需要精准的尺寸和细节还原，因为整个项目的建模都是基于这些基础单元搭建的，基础单元的尺寸差之毫厘，最终整体模型的尺寸就会谬以千里。比如在做二次结构的过梁排布时，如果红砖的尺寸模型不准确，就会导致过梁下方的砌体排砖出现非整砖，而实际施工中非整砖的切割会增加材料损耗和施工时间，精准的模型能够提前优化排砖方案，尽量减少现场切割作业，提升施工效率、降低材料浪费。
