DN160PVC15度斜接弯管结构设计

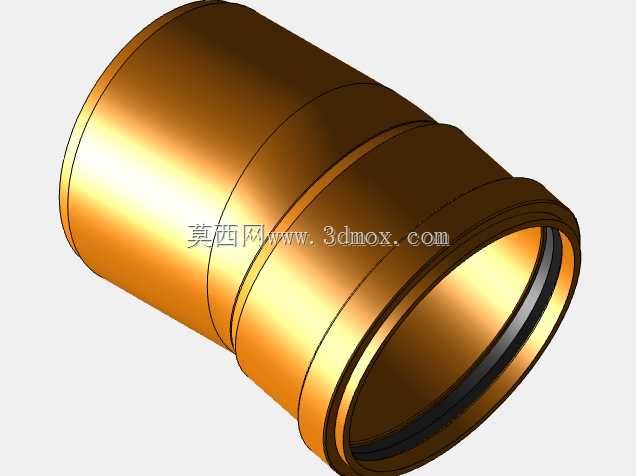

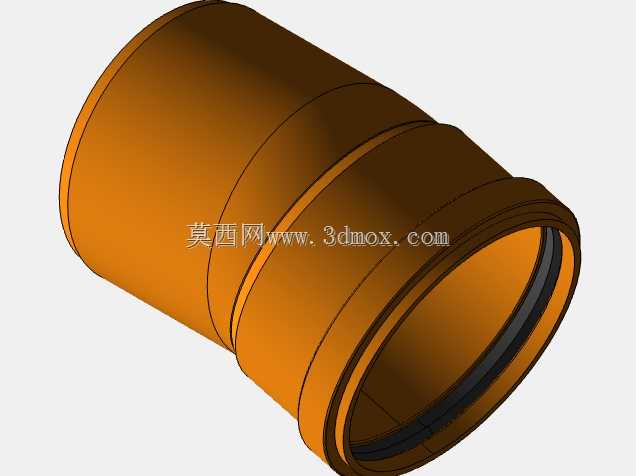

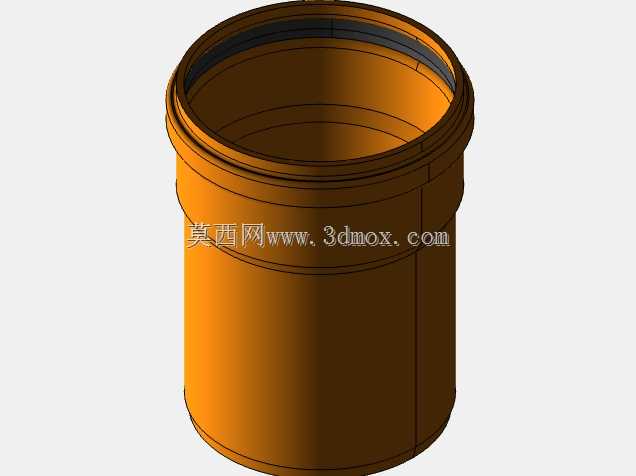

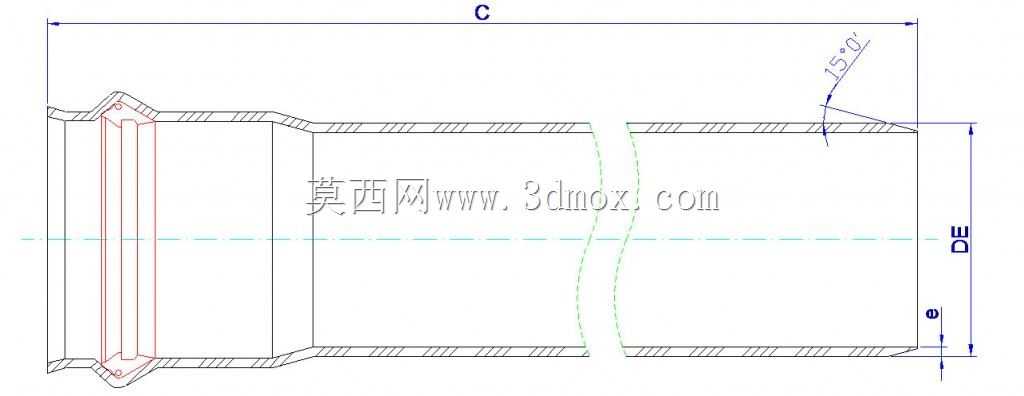

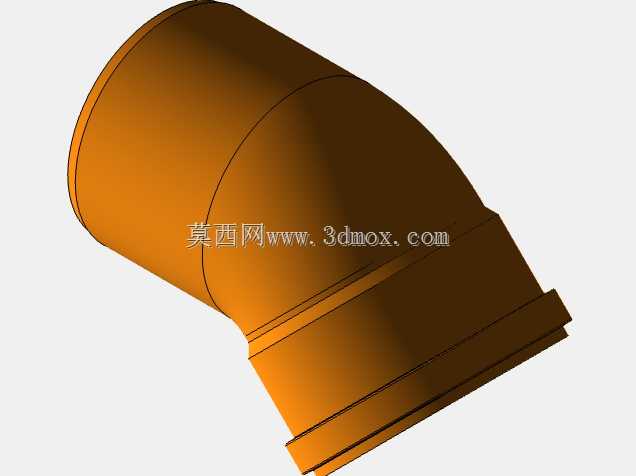

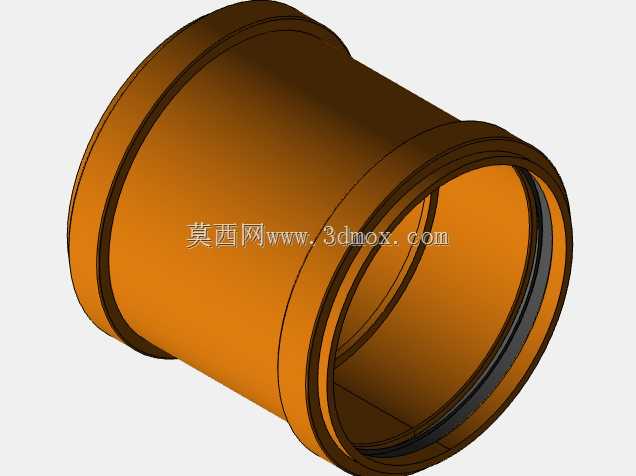

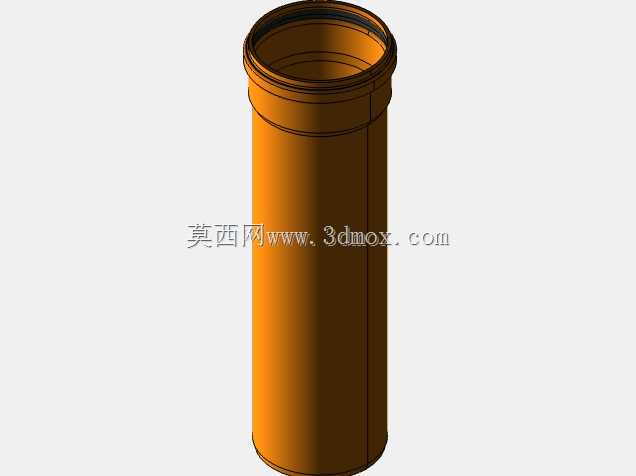

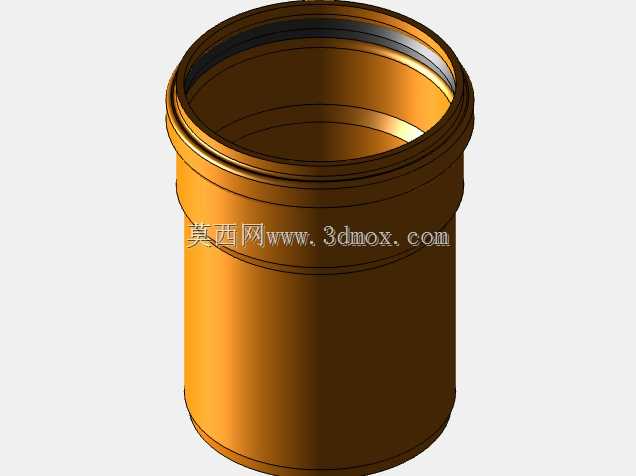

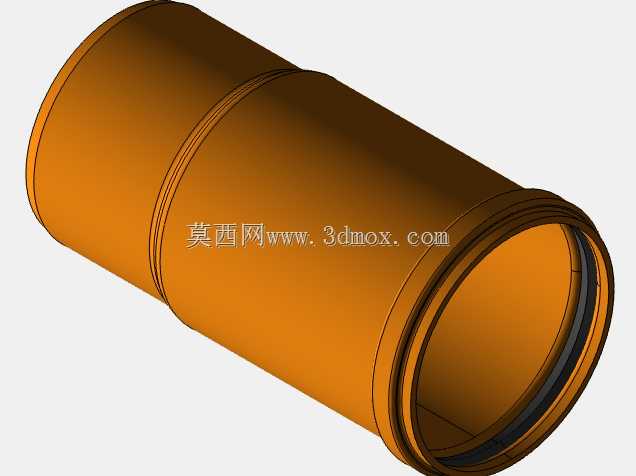

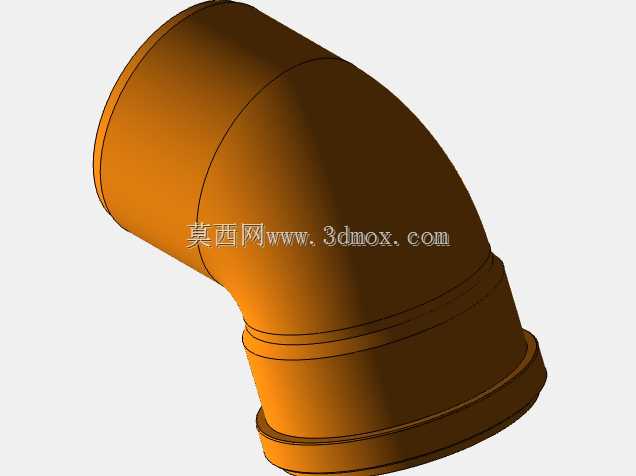

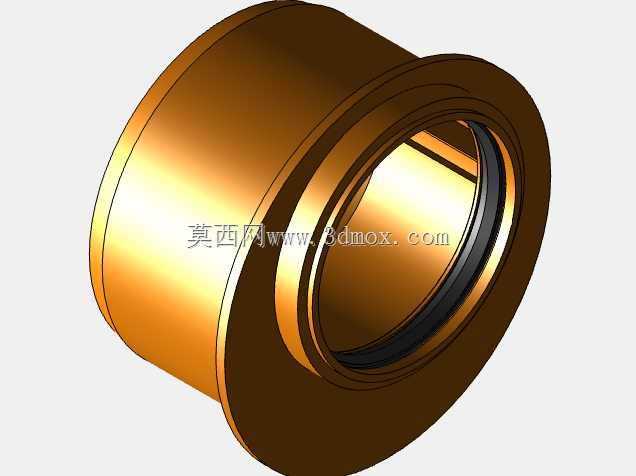

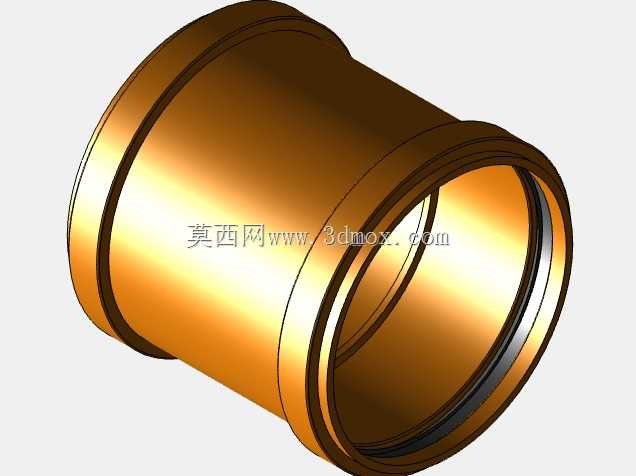

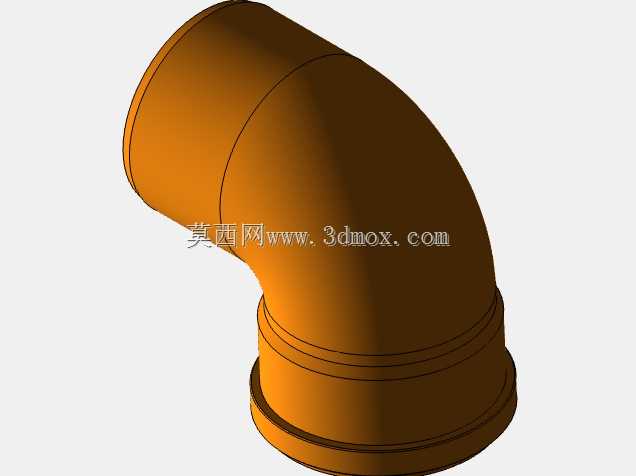

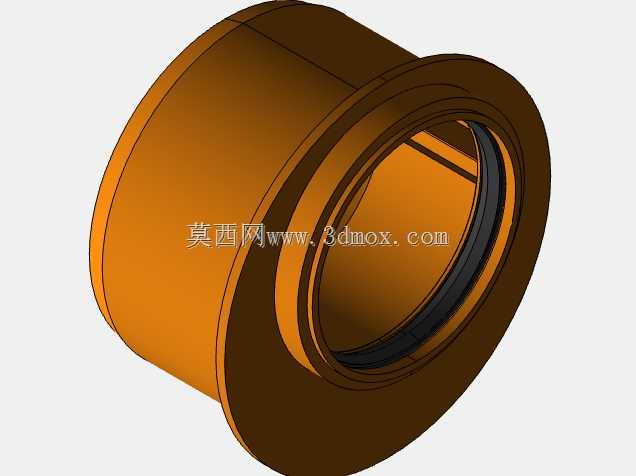

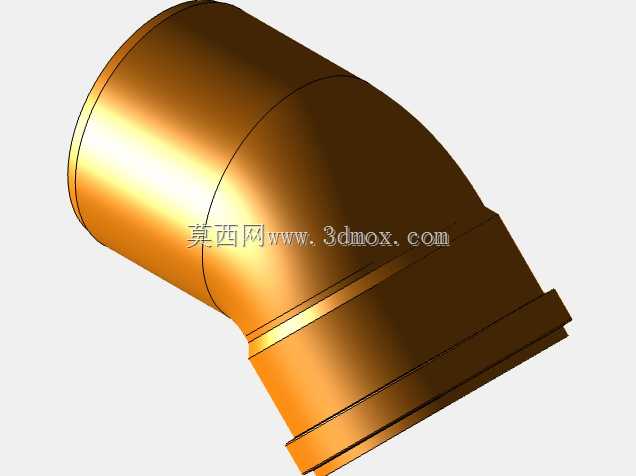

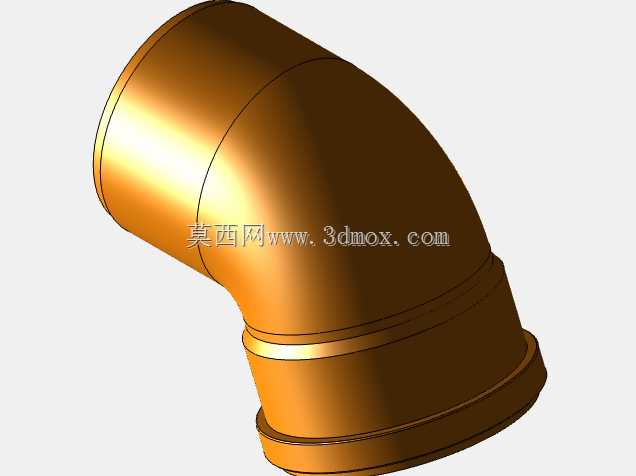

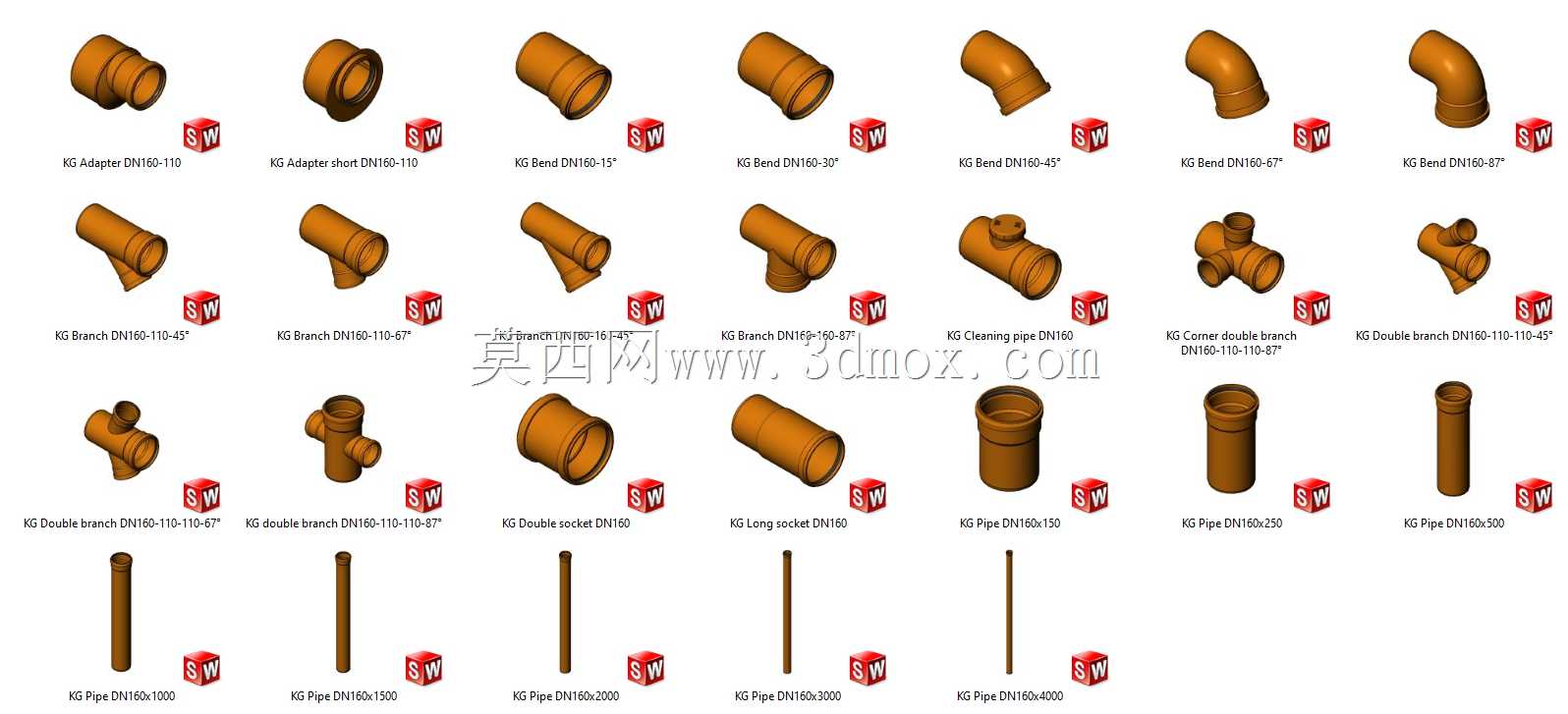

　　在民用建筑给排水、市政雨污分流、化工介质低压输送等管路系统中，小角度转向的管路衔接一直是现场施工的常见痛点，常规90度、45度标准弯管无法适配小角度转向需求，强行掰管安装会产生额外内应力，长期使用易出现接口渗漏、管材开裂等问题，这款DN160规格的PVC斜接弯管正是针对这类场景开发的管路连接件。从结构剖面可以看到，管件一端采用扩口承插结构，承口内侧预留了密封胶圈的安装卡槽，安装时将配套PVC管材插入承口，配合橡胶密封圈即可实现可靠密封，无需额外焊接或粘接工序，能大幅降低现场施工的操作难度，提升管路铺设效率。管件的转向角度设置为15度，这个角度是经过大量现场管路排布数据统计选定的，既可以满足管路小角度避让障碍物、调整铺设坡度的需求，又不会因为角度过小导致介质流动阻力陡增，对于重力流排水系统来说，平缓的转向角度能有效避免杂物在转弯处淤积，降低管路堵塞的概率。从尺寸边界来看，管件的公称通径为160mm，对应常规PVC-U排水管材的外径规格，承口的内径尺寸预留了合理的安装间隙，既不会因为间隙过大导致密封失效，也不会因为间隙过小造成管材插入困难，即使在冬季低温环境下管材出现轻微收缩，也能顺利完成装配。

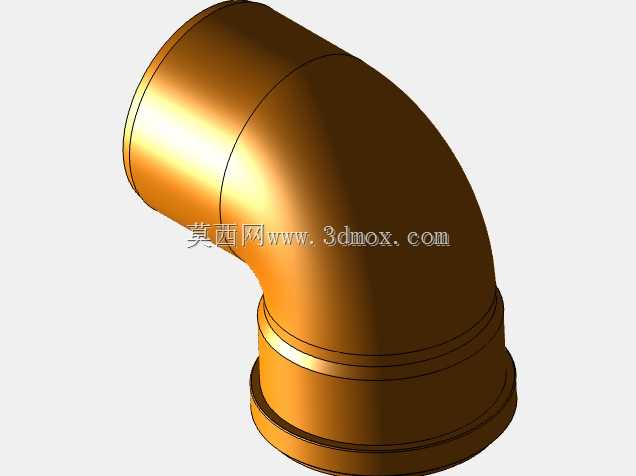

　　管件的主体壁厚按照PVC管材的承压标准设计，壁厚均匀性控制在合理公差范围内，避免局部壁厚过薄导致承压能力不足，承口端部做了圆弧过渡处理，插入管材时不会刮伤橡胶密封圈表面，保证密封结构的完整性。设计过程中充分考虑了PVC材料的成型特性，管件的内外壁均做了脱模斜度处理，拐角位置设置了合理的圆角，避免注塑成型时出现应力集中导致的开裂问题，同时也能减少介质流动时的局部阻力。在管路系统中，这类小角度弯管通常用于两个轴线存在小偏角的管路对接，比如建筑同层排水系统中调整排水管的坡度，市政管网中避让其他管线时的小角度转向，工业循环水系统中调整管路走向避开设备基础等场景。

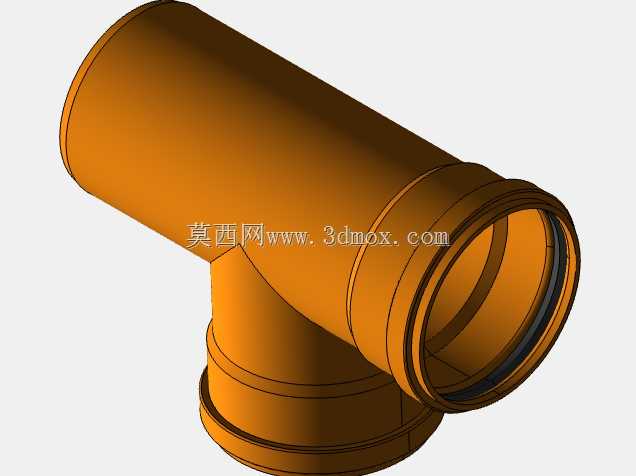

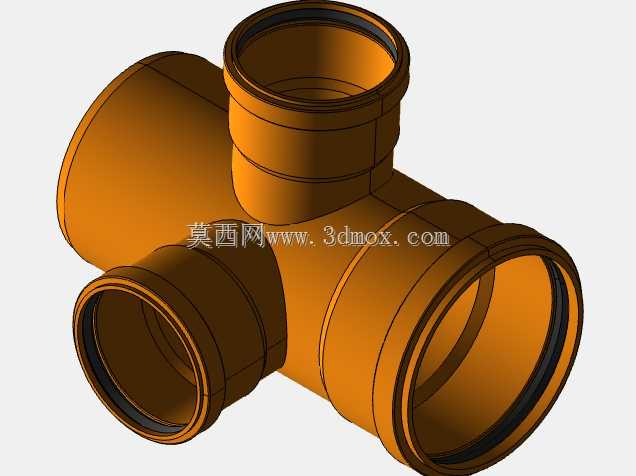

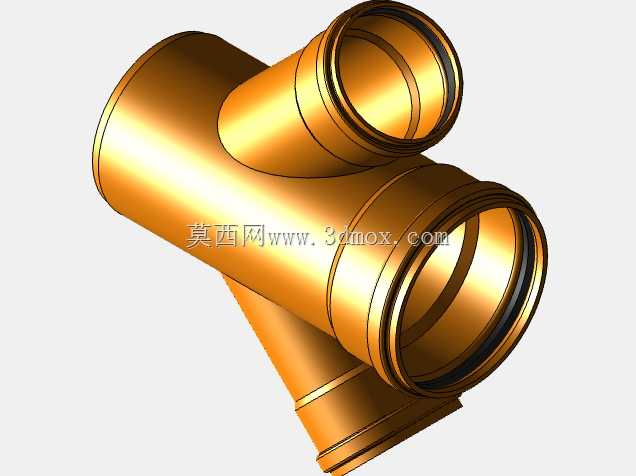

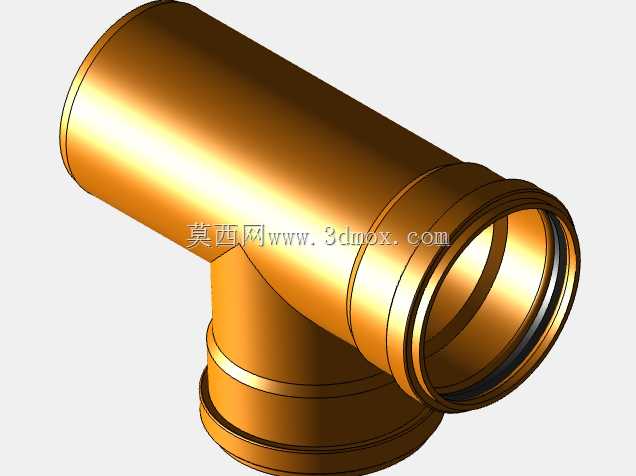

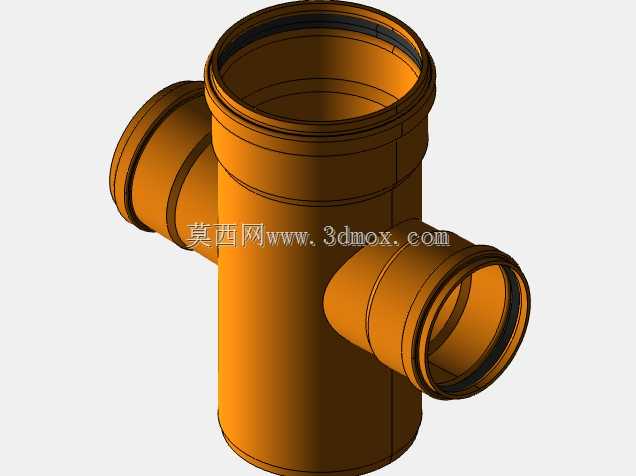

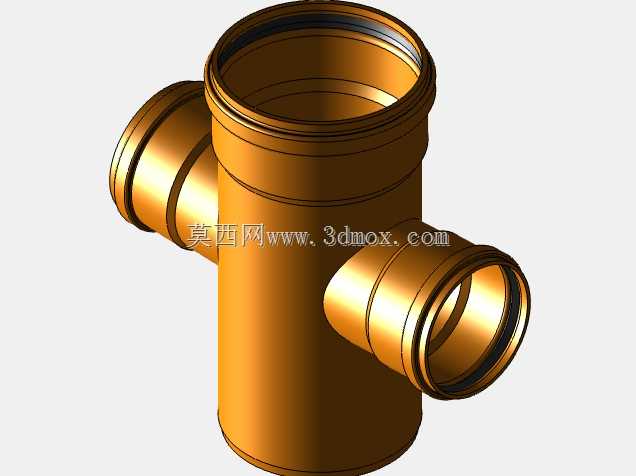

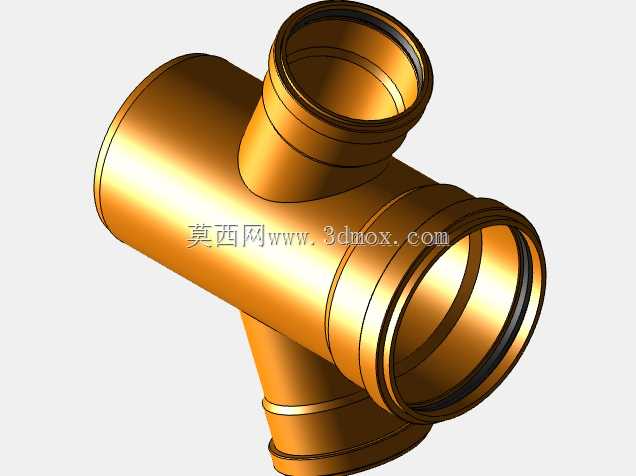

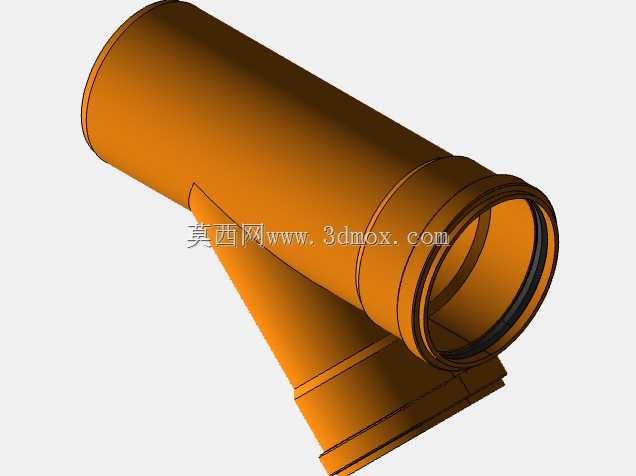

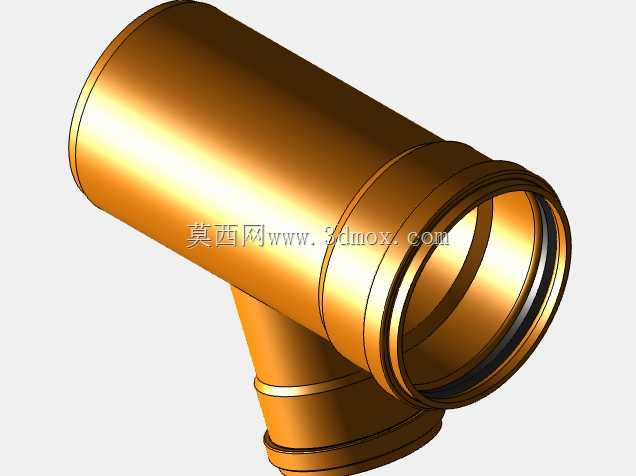

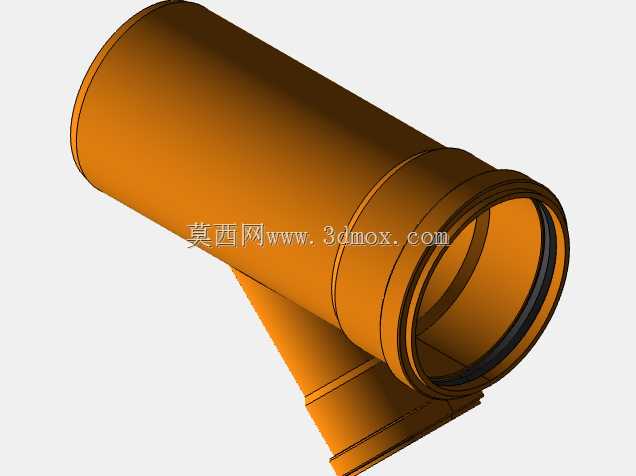

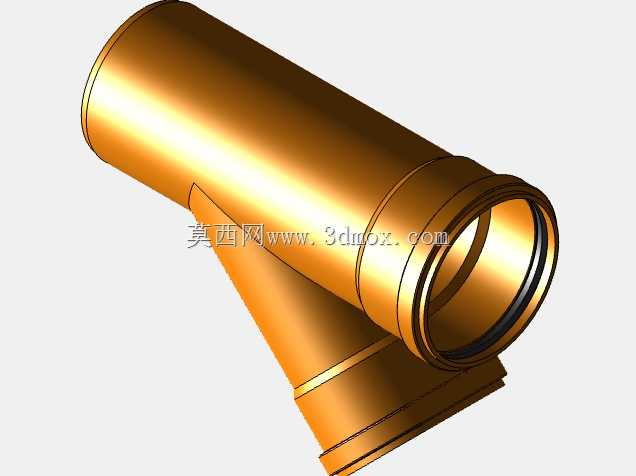

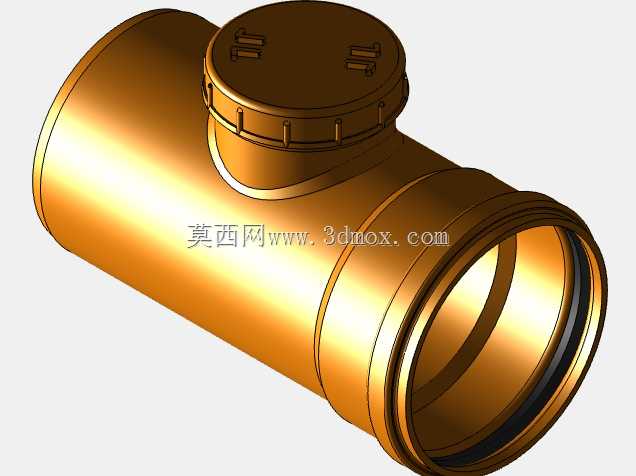

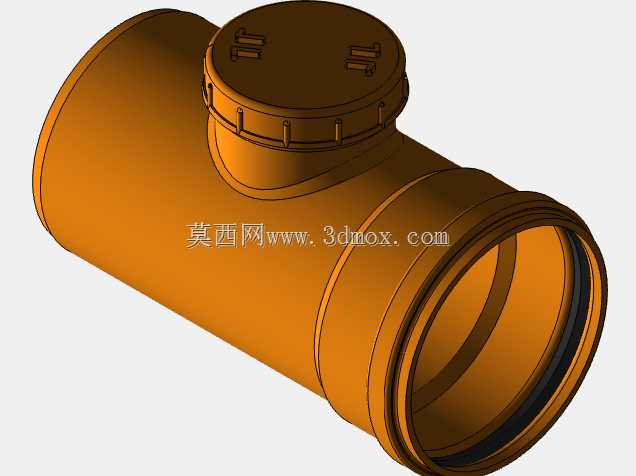

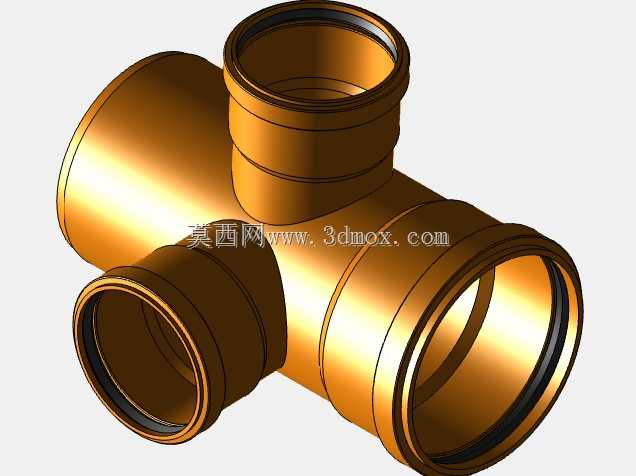

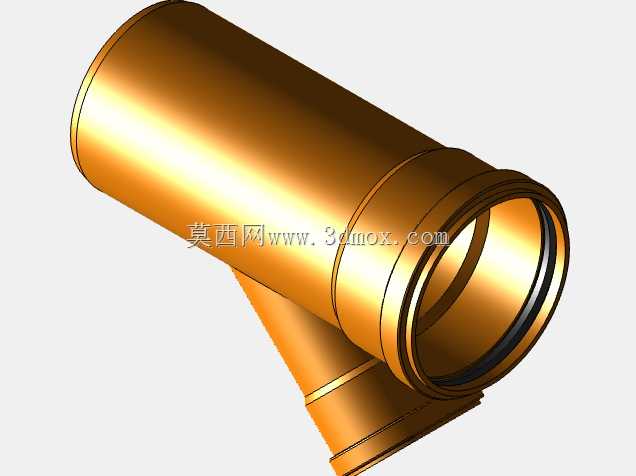

　　相比采用多个标准弯管拼接实现小角度转向的方案，采用一体成型的15度弯管可以减少接口数量，降低管路的渗漏风险，同时减少管路的局部水头损失，提升整个管路系统的输送效率。从安装适配性来看，这款管件的整体长度经过优化，不会因为长度过大占用过多安装空间，也不会因为长度过短导致承插深度不足影响连接强度，安装时不需要对管材进行额外的切割调整，直接按照标准承插深度插入即可完成连接，能有效缩短施工周期。管件的分支衔接位置做了加强筋结构处理，提升了转弯处的结构强度，即使在管路回填或者受到外部轻微荷载时，也不会出现转弯处破裂的问题。

　　对于三维建模从业者来说，这类管件的建模需要重点关注承口的密封槽尺寸、转弯角度的精度、壁厚的均匀性，以及各个过渡圆角的处理，这些细节直接决定了模型后续开模生产的可行性，建模时需要严格匹配PVC管材的相关尺寸标准，保证模型的尺寸公差符合实际生产要求，避免出现设计的管件无法和标准管材适配的问题。在实际选型过程中，需要根据管路的输送介质、工作压力、安装环境来确认管件的材质等级，这款PVC材质的管件适用于常温下的给排水、低压排污等场景，不适用于高温介质或者高压输送管路，选型时需要注意适用场景的匹配。
