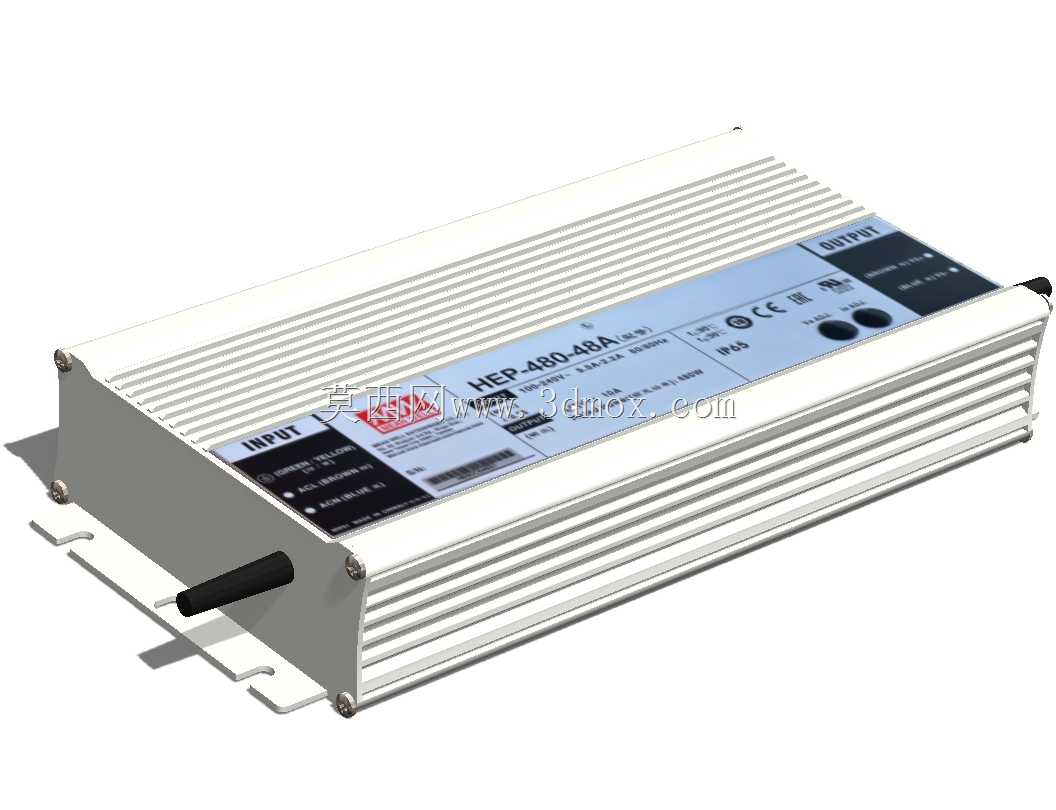

明纬HEP-480-48A工业开关电源三维结构

　　这款开关电源的三维结构完整还原了实物的装配逻辑，从外壳到内部安装位的细节都做了对应呈现，适合做设备整机布局时做干涉校验、安装位匹配使用。从实际工程应用来看，这类48V输出的工业电源常被用在户外通讯基站供电、工业自动化设备直流供电、户外LED驱动、船舶车载低压供电场景，对防护等级、散热能力、抗振动性能都有明确要求，建模时也对应还原了这些设计点。

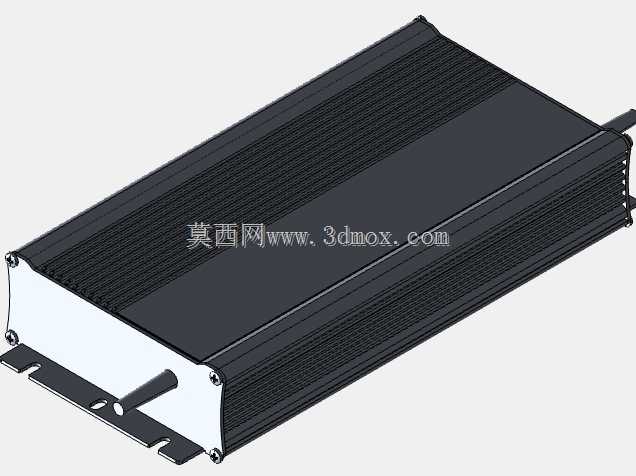

　　先看外壳结构，整体采用拉伸铝型材壳体，侧面的散热鳍片和壳体是一体拉伸成型的，不是后期加装的散热片，这种设计的好处是壳体本身就是散热主体，内部功率器件的热量可以直接通过导热垫传递到壳体鳍片上，不需要额外的散热风道，在粉尘、潮湿的户外场景下，密封结构可以避免内部积灰导致的绝缘下降问题。壳体两端的端盖采用钣金折弯件，通过螺丝和铝型材壳体锁紧，输入输出端的接口都做了防水胶圈的安装槽位建模，对应IP65级的防护设计，建模时预留了胶圈的压缩量空间，做装配仿真时可以直接验证密封压缩率是否符合设计要求。

　　安装结构上，壳体底部两侧伸出的安装耳是和铝型材一体裁切成型的，不是额外铆接的配件，安装耳上的长圆孔设计可以适配安装孔位的公差，安装孔的中心距、孔径都按照实物尺寸做了还原，做设备机架布局时，可以直接调用这个模型匹配安装梁的孔位，不需要再二次测量尺寸。输入线采用侧出的防水接头结构，输出端的端子区在壳体另一端的端盖上，端子的排列间距、螺丝规格对应的安装位都做了还原，接线时的线缆弯曲半径空间也在模型里留足了，不会出现建模后实际接线时线缆和周边结构干涉的问题。

　　内部结构的建模虽然没有呈现具体的PCB板细节，但预留了PCB安装柱的位置、功率器件的高度空间，对应480W功率的器件布局，内部的灌封空间也做了预留，这类户外电源通常会在壳体内部灌封导热硅胶，提升散热能力和抗振动性能，建模时的内部腔体尺寸可以直接用来计算灌封胶的用量，也能验证PCB板装入后和壳体的安全间隙是否满足安规要求。壳体表面的标签区域做了凹陷处理，标签贴入后不会因为摩擦导致标识脱落，标签上的参数标识区的尺寸也和实物一致，做设备BOM表导出时可以直接对应标签位置做标识。

　　从设计思路来看，这款电源的结构完全围绕工业恶劣场景的可靠性做设计，没有多余的装饰性结构，所有的外形特征都是为了实现功能：鳍片的间距、高度是按照480W满载功耗的自然散热需求计算的，既保证足够的散热面积，又不会因为鳍片过密导致积灰难以清理；安装耳的厚度、折弯角度是按照车载、船舶场景的抗振动冲击要求设计的，长期振动下不会出现安装耳断裂的问题；端盖的螺丝数量、排布是按照密封要求设计的，锁紧后胶圈的压力均匀，不会出现局部渗水的问题。

　　做设备选型建模时，调用这个模型可以直接完成供电单元的布局，不需要再单独绘制电源外形，模型的外形尺寸、安装边界都和实物一致，放入整机装配体后可以直接校验电源和周边器件的间隙，比如和断路器、接线端子、走线槽的距离是否满足安规的电气间隙要求，电源的散热鳍片周边是否预留了足够的自然对流空间，避免因为布局过密导致电源散热不良降额。另外模型的重量参数也可以按照实物的密度赋值，做整机重心计算时可以直接计入，不需要额外估算重量，对于车载、机载这类对重心有严格要求的设备来说，这点非常实用。

　　在做三维布线时，模型的输入输出接口位置准确，可以直接在接口处布置线缆，设置线缆的最小弯曲半径，模拟实际走线的形态，提前发现线缆长度不足、和其他结构摩擦的问题。如果需要做电源的定制化修改，比如更换出线方向、调整安装耳位置，也可以在这个模型的基础上直接修改特征，不需要从零开始建模，大幅提升结构设计的效率。
