NTP-10耦合器机械结构三维设计

　　在电子电工领域的电源配套系统中，耦合器是实现信号与能量稳定传递的核心连接部件，这款NTP-10耦合器的结构设计，完全围绕电源变压器配套场景的实际安装与使用需求展开。从实际应用场景来看，这类耦合器多适配中小功率电源变压器的输出端连接，常见于工业控制电源模块、通讯设备供电单元、小型机电设备的电源接驳环节，需要在有限的安装空间内实现稳固的机械连接与可靠的电气导通，同时要兼顾装配效率与后期维护的拆装便利性。

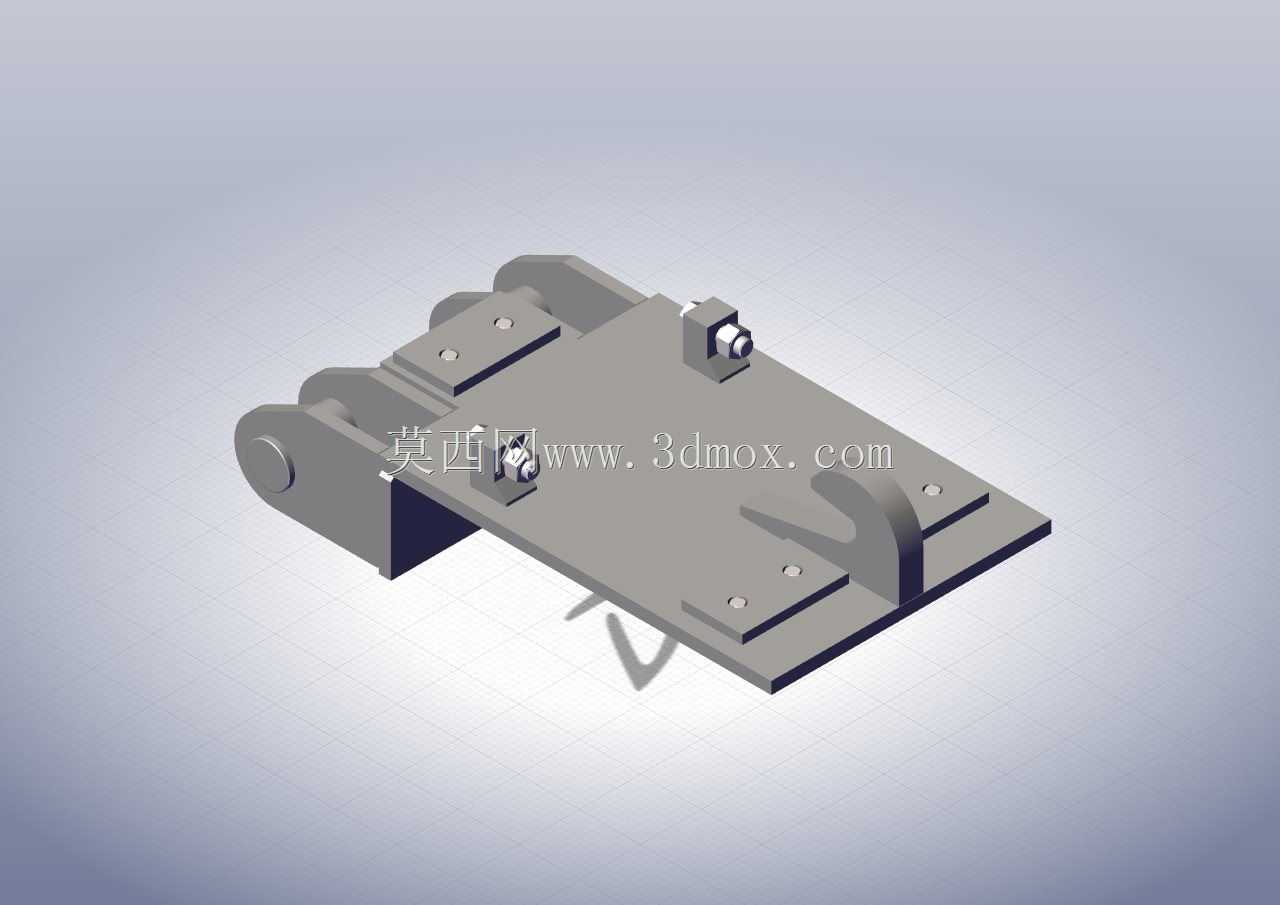

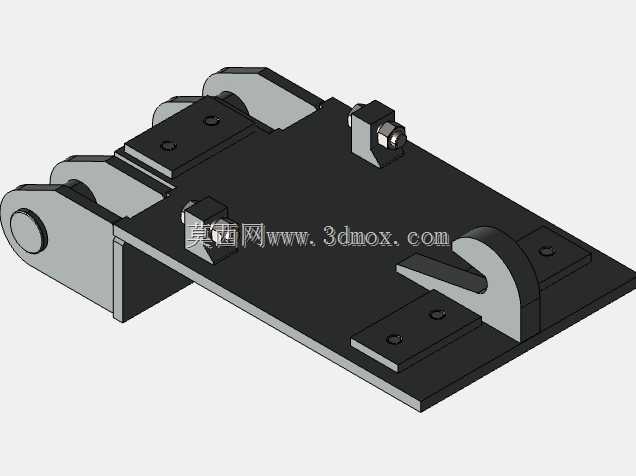

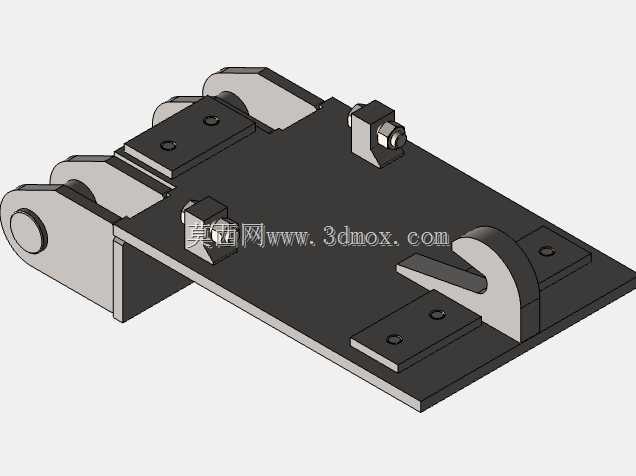

　　从产品功能特性来看，该耦合器采用板式基座加侧装铰接结构的组合设计，基座主体为平整的金属安装板，板面上预留了多组不同规格的安装孔位，既可以通过螺栓直接固定在变压器壳体的预设安装面上，也能适配不同排布的接线端子位置，避免安装时出现孔位错位的问题。基座一侧的铰接连接结构，能够实现耦合端的小角度偏转调整，在实际接线过程中可以抵消部分装配公差，尤其是在多组线缆并行排布的机柜内部，这种可微调的结构能大幅降低接线时的应力集中，避免长期使用后线缆接头出现松脱、断裂的问题。基座上的定位凸台与卡扣结构，能够在耦合器对接完成后实现机械锁止，防止设备运行过程中受振动影响出现连接断开的情况，锁止结构的解锁力度经过适配设计，既不会因为日常振动松脱，也能在维护时通过常规工具顺利拆解，不会出现锁死无法拆卸的问题。

　　在设计思路层面，这款耦合器的结构完全遵循工业电气配件的设计逻辑，首先优先保证安装的兼容性，安装板的孔位排布参考了主流电源变压器的安装基准，孔位间距、孔径大小都符合通用电气配件的安装规范，不需要额外加工转接板就能直接适配多数同规格的变压器产品。其次是结构强度的冗余设计，基座主体采用等厚板材加工，铰接部位的轴孔配合间隙控制在合理范围，既保证转动灵活性，又不会因为间隙过大出现连接晃量，铰接轴的直径经过受力校核，能够承受常规接线拉扯、设备振动带来的载荷，不会出现轴体变形或者断裂的问题。另外在细节设计上，所有的板件边缘都做了倒角处理，避免装配过程中划伤操作人员或者线缆绝缘层，安装孔位周边做了局部沉台设计，螺栓锁紧后头部不会突出安装面，保证耦合器安装后整体表面平整，不会和周边其他部件产生干涉。

　　从外形尺寸与安装边界来看，这款耦合器的整体轮廓为扁平矩形结构，整体厚度控制在较低范围，不会在变压器外侧占用过多的纵深空间，适配机柜内部紧凑的安装布局。安装板的长度与宽度尺寸经过优化，在保证足够安装孔位的前提下尽可能缩小整体体积，不会遮挡变压器本体的散热通道，避免影响设备运行时的散热效率。铰接结构的转动范围经过限位设计，最大偏转角度控制在合理区间，不会因为转动角度过大拉扯内部连接的线缆，也不会和相邻的其他电气部件产生碰撞。安装时需要预留的操作空间也经过考量，螺栓锁紧位置都预留了足够的工具操作间隙，使用常规的螺丝刀或者套筒扳手就能完成装配，不需要特殊的专用工具，能够有效提升现场装配的效率。

　　在实际选型适配过程中，结构设计人员可以直接参考该模型的安装基准尺寸，调整配套变压器的安装面设计，保证两者的孔位完全匹配，也可以根据实际使用的线缆规格，微调耦合端的接口尺寸，在不改变整体安装结构的前提下适配不同线径的连接需求。对于三维建模从业者来说，这款模型的结构拆分逻辑清晰，各个部件的配合关系明确，能够作为板式电气连接部件的建模参考，尤其是铰接结构的间隙配合、安装孔位的排布方式、锁止卡扣的细节设计，都具备较高的参考价值，能够帮助设计人员快速掌握同类电气连接部件的设计要点，减少前期结构设计时的试错成本。在设备运行过程中，这款耦合器的结构稳定性经过实际场景验证，能够在常规工业环境的振动、温度变化条件下保持稳定的连接状态，不会因为长期使用出现结构松动或者连接失效的问题，完全满足电源配套系统的长期使用需求。
