紧凑型方形截面异形弹簧结构设计

　　在电源变压器的结构设计中，弹性连接部件的选型往往直接决定整机的长期运行可靠性，尤其是紧凑型安装场景下，常规圆形截面螺旋弹簧很难同时兼顾径向占位、轴向弹力输出以及端部固定的多重需求，这款方形截面的紧凑型弹簧正是针对这类场景开发的定制化弹性元件。从实际应用场景来看，这类弹簧主要用于电源变压器内部绕组与骨架、铁芯与夹件之间的弹性预紧，在设备经历温度循环、长期振动的工况下，持续提供稳定的轴向压紧力，避免绕组松动、铁芯移位带来的噪音增大、绝缘磨损甚至电气性能下降问题，尤其适配小体积、高功率密度的紧凑型电源变压器产品，这类产品往往对安装空间的每一寸尺寸都有严格约束，常规弹簧的圆形截面会在径向占用过多无效空间，无法在有限的环形安装区域内提供足够的有效圈数来匹配弹力曲线。

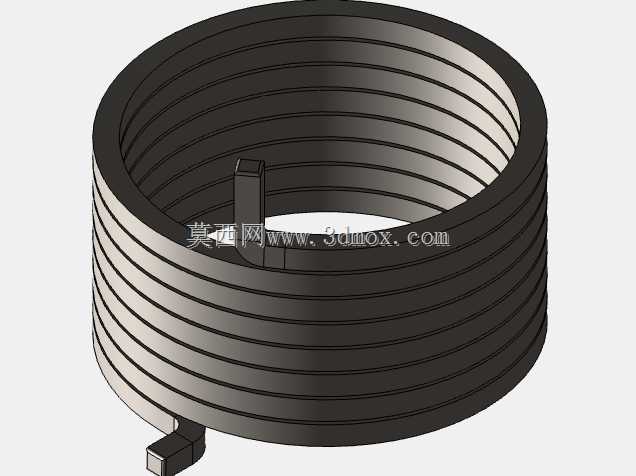

　　从功能特性上看，这款弹簧采用方形截面线材绕制，和同线径的圆形截面弹簧相比，在相同的安装高度下，方形截面的接触面积更大，应力分布更均匀，相同压缩量下能输出更线性的弹力，不会出现普通弹簧压缩到中后期弹力陡增的问题，刚好匹配变压器预紧需要的恒力特性——既不能压力过小导致部件松脱，也不能压力过大压裂绝缘骨架或者损伤绕组漆包线。弹簧两端设计了折弯式的固定脚，不需要额外加装弹簧座或者定位销，安装时直接将端部的固定脚卡入骨架或者夹件对应的卡槽内即可完成定位，完全避免了弹簧在长期振动工况下出现径向窜动、旋转移位的问题，省去了额外的定位零件，进一步压缩了整体装配占用的空间。

　　在设计思路上，这款弹簧的绕制直径完全匹配常规紧凑型电源变压器的铁芯外围环形安装空间，弹簧的内径略大于铁芯外径，预留了0.2mm的安装间隙，既不会因为间隙过小导致装配时刮蹭铁芯表面的绝缘层，也不会因为间隙过大导致弹簧偏心，出现局部压力不均的问题。弹簧的有效圈数经过反复校核，在额定压缩量下，每一圈的相邻簧片之间都保留了均匀的间隙，不会出现并圈现象，避免长期压缩后出现应力松弛、弹力衰减的问题；方形截面的棱边都做了微小的圆角处理，绕制过程中不会因为应力集中在棱角位置出现裂纹，同时也避免了锋利棱边割伤装配工人的手套、或者刮损相邻的绝缘部件。

　　从安装边界来看，这款弹簧的轴向自由高度适配紧凑型变压器的夹件与骨架之间的安装间距，额定压缩量控制在自由高度的20%以内，这个压缩区间内弹簧的弹力曲线线性度最好，长期使用的应力松弛率也最低，能满足电源产品长达数万小时的使用寿命要求。弹簧的外径尺寸严格控制在变压器外壳的内壁安全距离以内，和外壳之间保留了足够的电气安全间隙，不需要额外增加绝缘隔套就能满足安规要求。端部的固定脚折弯角度经过精准计算，卡入卡槽后不会出现松脱，同时装配时不需要专用工具，手工即可完成卡装，能有效提升生产线的装配效率。和常规的圆形弹簧相比，这款方形截面弹簧在相同的弹力输出要求下，径向尺寸可以缩小15%左右，轴向尺寸可以压缩10%，对于追求高功率密度的紧凑型电源变压器来说，这部分节省的空间可以用来优化绕组布线、增加散热通道，或者进一步缩小整机的外形尺寸，适配更多小空间安装的下游应用场景。在实际工况验证中，这类方形弹簧在-40℃到125℃的温度循环测试中，弹力衰减率控制在3%以内，远低于行业常规弹簧8%的衰减标准，在10-2000Hz的随机振动测试中，没有出现移位、断裂、弹力突变的问题，完全能覆盖工业级电源变压器的使用工况要求。
