TO-220封装IRF540功率场效应管结构

　　在开关电源、电机驱动、逆变器这类需要处理大电流通断的电力电子场景里，功率MOS管是核心的功率开关元件，IRF540作为N沟道增强型场效应管的经典型号，凭借适中的耐压、导通电阻与电流承载能力，广泛应用在低压大电流的功率变换回路中。本次还原的三维结构完全参照实物TO-220封装的实际形态搭建，建模过程中优先保证安装配合尺寸的准确性，毕竟这类直插功率器件在PCB布局、散热片装配时，对引脚间距、安装孔位、塑封本体边界的公差要求极高，稍有偏差就会出现插装不到位、散热片贴合不严的问题。

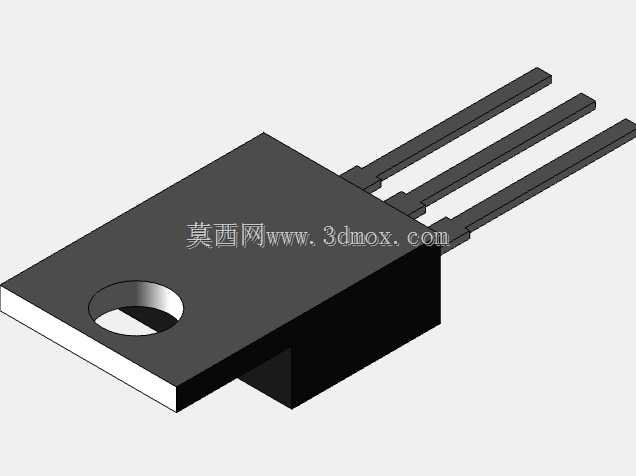

　　从结构细节来看，模型完整还原了器件的三个组成部分：黑色环氧塑封本体、背部裸露的金属散热基板、三根平行引出的直插引脚。塑封本体一侧开有标准直径的安装圆孔，这个孔位是用来配合螺丝将器件锁紧在铝制散热片上的，建模时特意保留了孔位边缘的倒角细节，避免实际装配时螺丝刮伤孔壁产生碎屑。背部的金属散热基板与塑封本体的贴合面做了齐平处理，和实物一致，基板表面略高于塑封背部平面，保证装配时散热基板能完全贴合散热片接触面，降低接触热阻——这一点在功率器件工作时尤为重要，IRF540导通时会产生导通损耗，开关过程中也会有开关损耗，热量会通过芯片直接传导到背部金属基板，若贴合存在间隙，热阻飙升会导致结温超过额定值，直接造成器件热击穿失效。

　　三根引脚的尺寸完全参照器件手册的标称值搭建，引脚宽度、厚度、相邻引脚的中心间距都严格匹配TO-220封装的行业通用标准，引脚伸出塑封本体的长度也保留了足够的裕量，既可以适配直插焊接的PCB板厚，也能满足波峰焊时的引脚吃锡长度要求。引脚根部与塑封本体的衔接处做了微小的圆弧过渡，还原了实际塑封工艺的注胶圆角，避免建模时出现直角锐边，和实物的工艺特征保持一致。

　　在实际电路设计的三维布局阶段，这个模型可以直接导入PCB设计软件的3D预览环境，用来校验器件与周边元件的安全间距：比如功率回路里的电解电容、续流二极管、走线铜皮的位置，是否会和MOS管的塑封本体、引脚产生干涉；散热片装配后，是否会遮挡周边的接插件、可调元件；引脚伸出PCB背面的长度是否会和机箱结构、底部走线产生冲突。很多新手工程师在做功率板布局时，往往只关注原理图的电气连接，忽略三维层面的装配干涉，等到打样回来才发现MOS管装不上散热片，或者引脚和外壳短路，提前用精准的三维模型做布局校验，能大幅减少这类可预见的工程问题。

　　建模过程中没有刻意做外观上的美化渲染，而是把重心放在装配相关的关键尺寸上：比如塑封本体的总长度、总宽度、厚度，散热基板的突出尺寸，安装孔的中心到塑封边缘的距离，引脚的共面度——实际生产中直插器件的引脚共面度是影响焊接良率的关键参数，模型里三根引脚的底面完全处于同一平面，和出厂合格品的引脚状态一致，能真实模拟SMT或者手工插装时的引脚与焊盘的贴合状态。另外，模型也还原了塑封本体表面的平整特征，实际器件表面会印有型号、批次的丝印，不过三维建模阶段丝印属于外观标识，不影响装配校验，所以没有额外添加，避免无关特征占用模型数据量，方便在大型装配体中调用时减少卡顿。

　　对于做电力电子装置结构设计的工程师来说，这类常用功率器件的精准三维模型是布局阶段的必备参考，不管是做开放式的PCB板结构，还是带密封外壳的电源模块，都需要提前确认器件的安装空间、散热路径、绝缘距离：比如MOS管的散热片如果和其他带电部分距离不足，还需要额外添加绝缘片、绝缘粒，模型里安装孔的深度和直径也能匹配绝缘粒的装配尺寸，方便在三维环境里直接模拟完整的绝缘装配流程，提前核算螺丝长度、绝缘垫压缩量这些细节参数，避免实际装配时出现螺丝顶坏器件、绝缘距离不够导致耐压测试失败的问题。
