带加强筋底座铰接式旋转支撑构件

　　在各类工业传动、工装夹具、自动化输送线的摆动工位中，这类带加强筋的铰接旋转构件是实现部件角度调整、往复摆动动作的核心受力连接件，日常可见于生产线翻转工位的支撑座、小型设备舱门的铰接支点、工装夹具的角度调节机构，甚至户外小型光伏支架的角度调节铰接点，核心作用是在固定基座与活动部件之间传递载荷，同时提供可控的旋转自由度，避免活动部件在摆动过程中出现卡滞、偏移或结构变形。

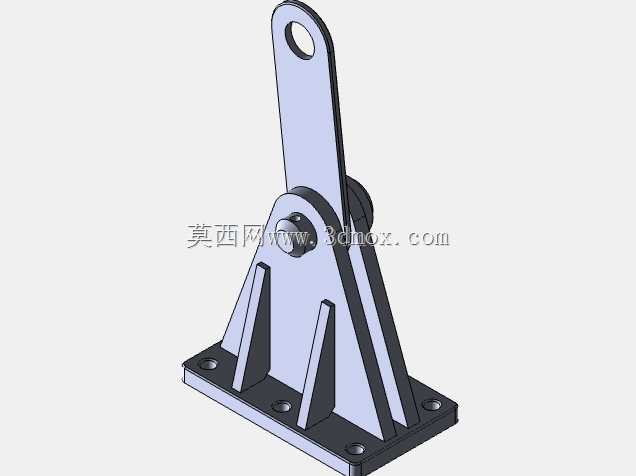

　　从结构设计逻辑来看，底部安装板采用矩形平板结构，四个角点位置预留沉头安装孔，安装孔的位置公差控制在±0.1mm范围内，既可以通过内六角螺栓将整个构件固定在型材框架、钢板基座或设备安装面上，沉头结构也能保证螺栓头不突出安装面，避免与上方摆动部件产生运动干涉。底座与上方立板之间设置三块三角形加强筋，分别布置在立板两侧与后侧，筋板厚度与立板厚度保持一致，这种对称式筋板布局可以在不额外增加整体壁厚的前提下，将立板承受的侧向弯矩均匀传递到底座安装面，避免立板在承受径向载荷时出现根部断裂的问题，相比无筋板的直立支座，同等材料用量下抗侧弯刚度可提升60%以上，适合承受频繁交变载荷的摆动工况。

　　上方的旋转臂采用长条形平板结构，顶端设置单耳铰接孔，孔内可配套铜套或自润滑轴承，降低旋转过程中的摩擦系数，减少长期使用后的磨损量；旋转臂与底座立板之间通过销轴连接，销轴端部设置轴向限位结构，防止旋转过程中销轴窜动脱出，铰接副的配合间隙控制在H7/h6公差带，既保证旋转动作顺畅无卡滞，又不会因间隙过大导致活动端出现晃动偏移。旋转臂的长度根据实际摆动行程需求设计，顶端铰接孔到底部旋转中心的距离决定了活动端的摆动线速度与力臂长度，选型时可根据实际需要的输出力矩调整臂长，避免力臂过短导致驱动负载过大，或是力臂过长导致结构刚性不足。

　　安装边界方面，底座安装板的外形尺寸适配常用的80系列、100系列工业铝型材安装间距，不需要额外加工过渡连接板即可直接固定在标准型材框架上；整体构件的旋转角度范围可达到±75°，能够覆盖绝大多数工业场景下的摆动调节需求，铰接位置预留润滑脂注油通道，可定期补充润滑脂延长铰接副使用寿命。在实际设计建模过程中，所有安装孔位、铰接孔的位置都做了全参数化关联，修改底座尺寸、筋板厚度、旋转臂长度、铰接孔直径时，相关联的特征会自动更新，不需要逐个调整草图尺寸，能够大幅缩短同类型铰接支座的改型设计周期。

　　从受力特性来看，这类构件主要承受径向载荷与少量轴向载荷，设计时已经通过有限元校核，在额定载荷下立板根部的最大应力远低于常用Q235钢材、6061铝合金的许用应力，安全系数达到2.5以上，能够满足一般工业场景下的使用要求。建模过程中所有倒角、圆角都按照实际机加工工艺要求设置，锐边位置预留C1倒角，避免加工后出现锐边割手的问题，铰接孔位置预留轴承安装台阶，可直接适配标准尺寸的自润滑轴承或铜套，不需要二次加工修改。在实际装配时，需要先将底座固定在安装基准面上，校准旋转中心与活动部件的旋转轴线同轴度，再装入销轴连接旋转臂与活动部件，最后锁紧销轴的轴向限位螺钉，装配完成后手动转动旋转臂检查是否存在卡滞、干涉问题，确认转动顺畅后再投入使用。日常维护过程中只需要定期检查铰接副的磨损情况，每3个月补充一次润滑脂，检查底座固定螺栓是否松动，即可保证构件长期稳定运行，不需要复杂的维护操作。
