重型悬架防倾杆车身安装衬套支架结构

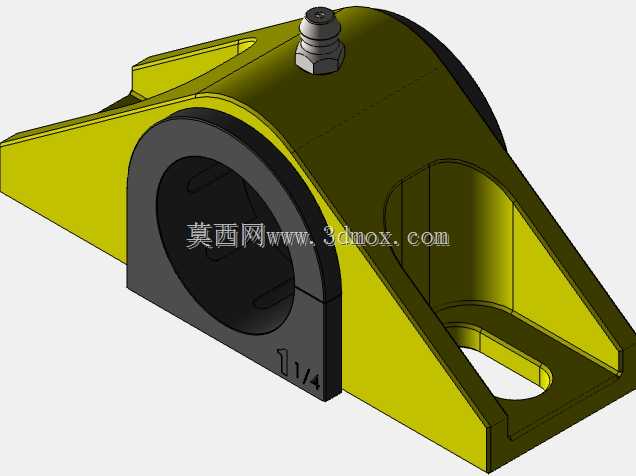

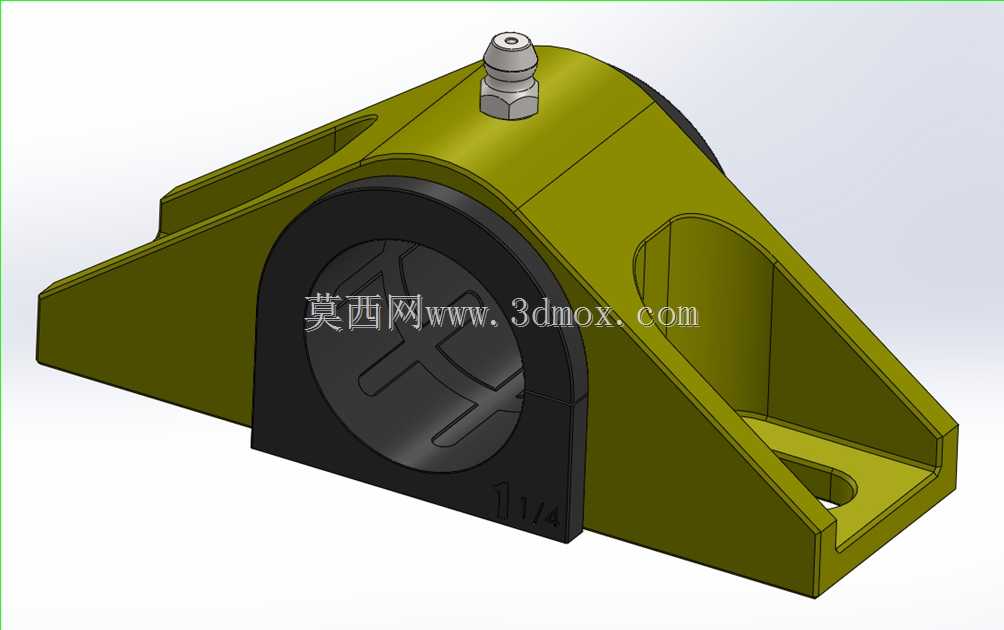

　　在重载越野车辆、性能改装车的底盘悬架系统中，防倾杆作为抑制车身侧倾、提升过弯稳定性的核心部件，其与车身的连接结构直接决定了防倾杆的工作效率与耐久表现，本次涉及的安装衬套支架，正是针对Hotchkiss式运动悬架的重型应用场景开发的连接组件，适配1-1/4英寸也就是32mm直径的实心稳定杆安装需求。这类支架常被应用在硬派越野车型、直线加速赛车以及重载皮卡的底盘改装与原厂配套场景中，区别于普通乘用车辆的冲压薄钢板支架，该组件采用重型钢坯作为支架本体的加工基材，能够承受大扭矩过弯、非铺装路面颠簸冲击下的数倍于常规工况的载荷，避免支架变形导致的防倾杆工作角度偏移，保证侧倾刚度的稳定输出。

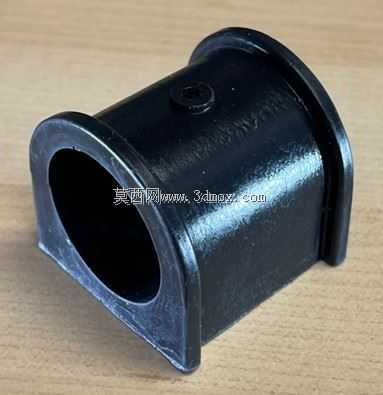

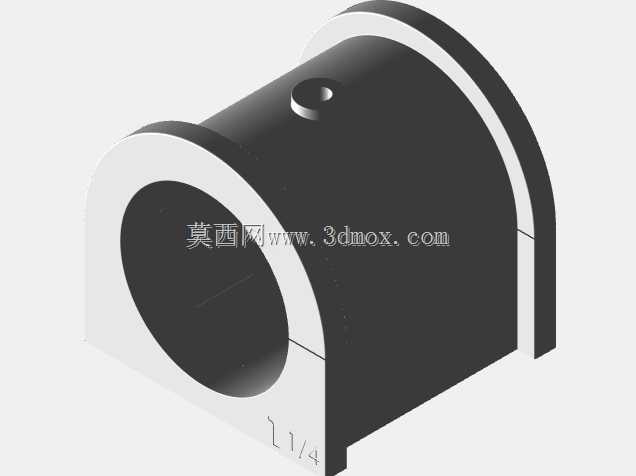

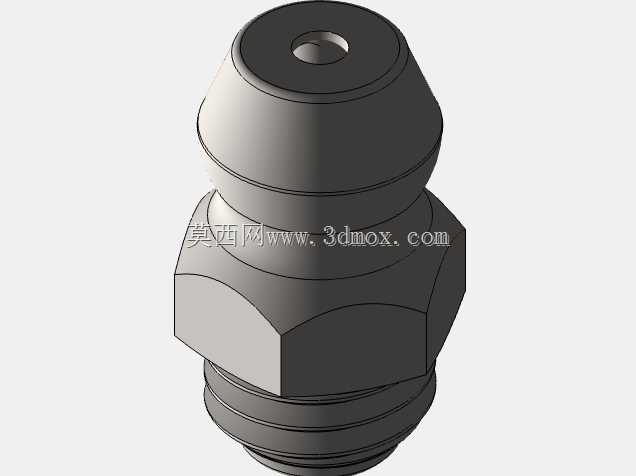

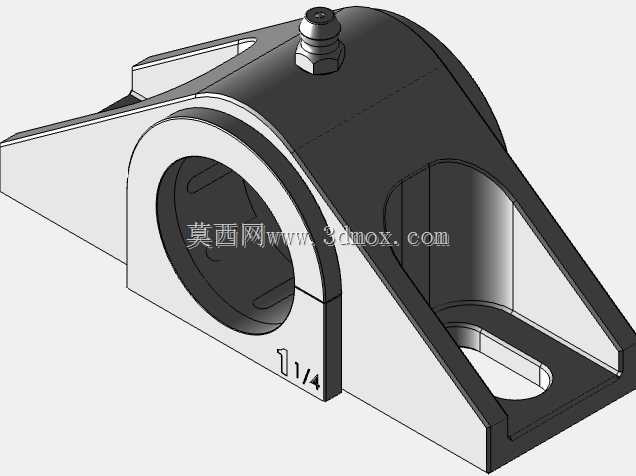

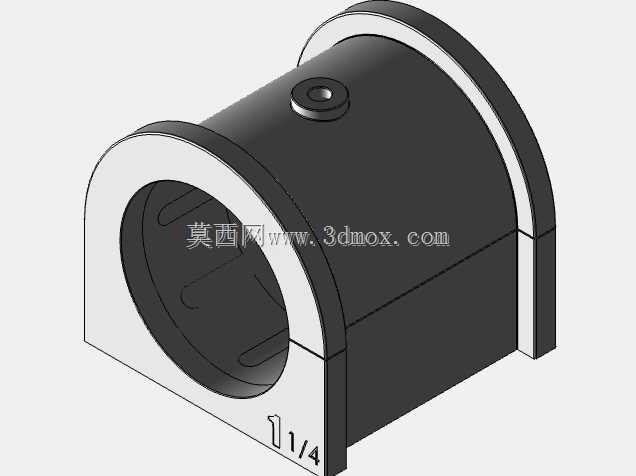

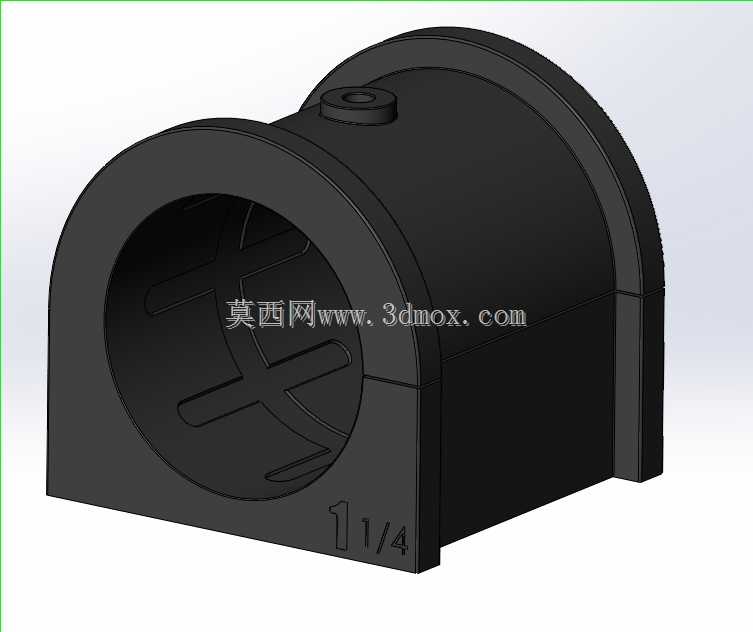

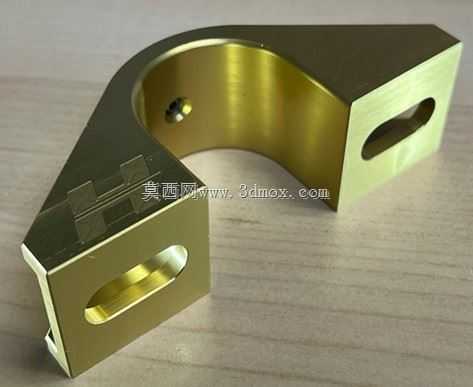

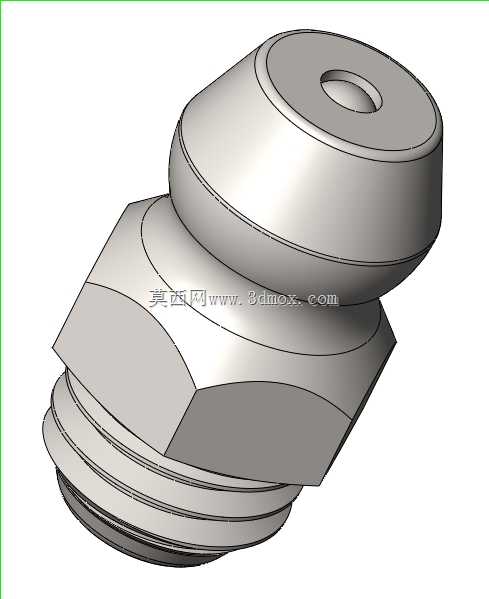

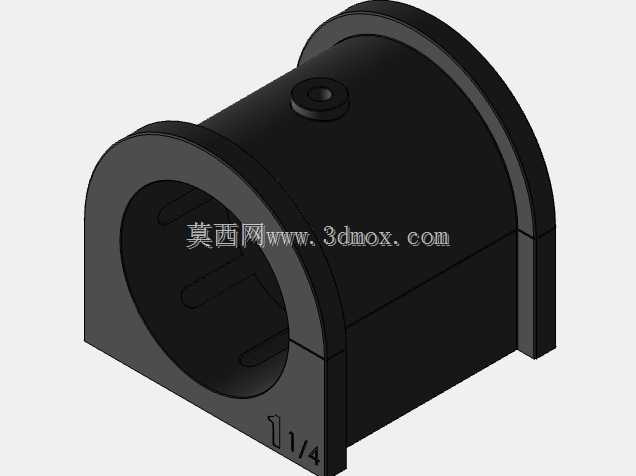

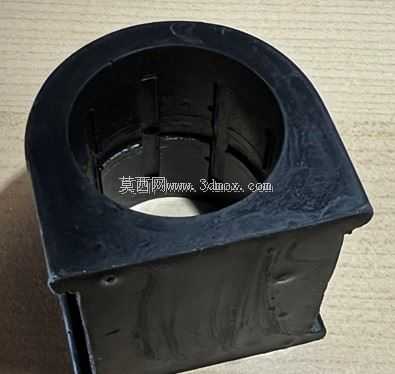

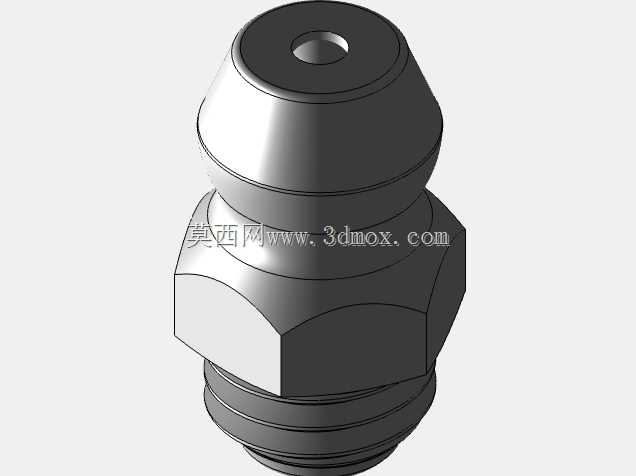

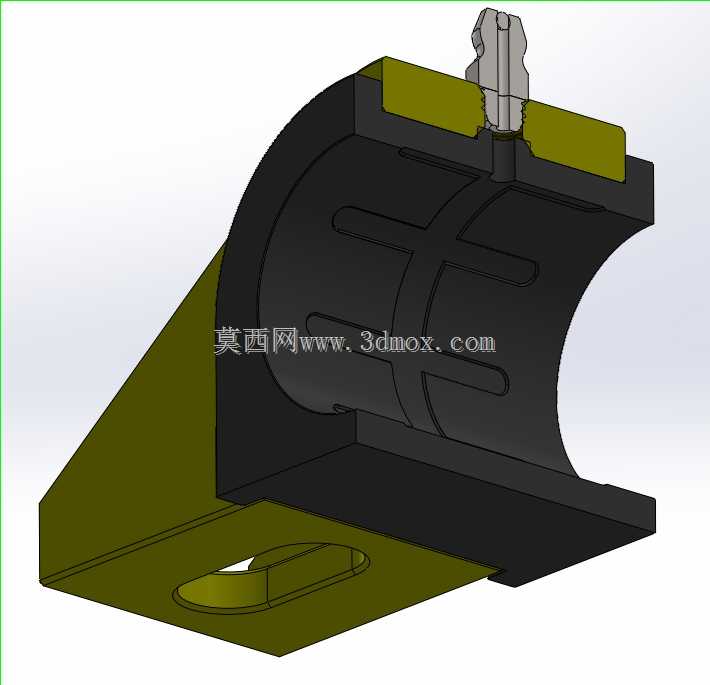

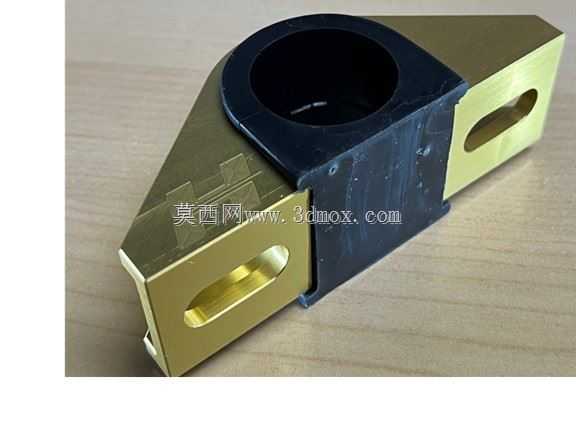

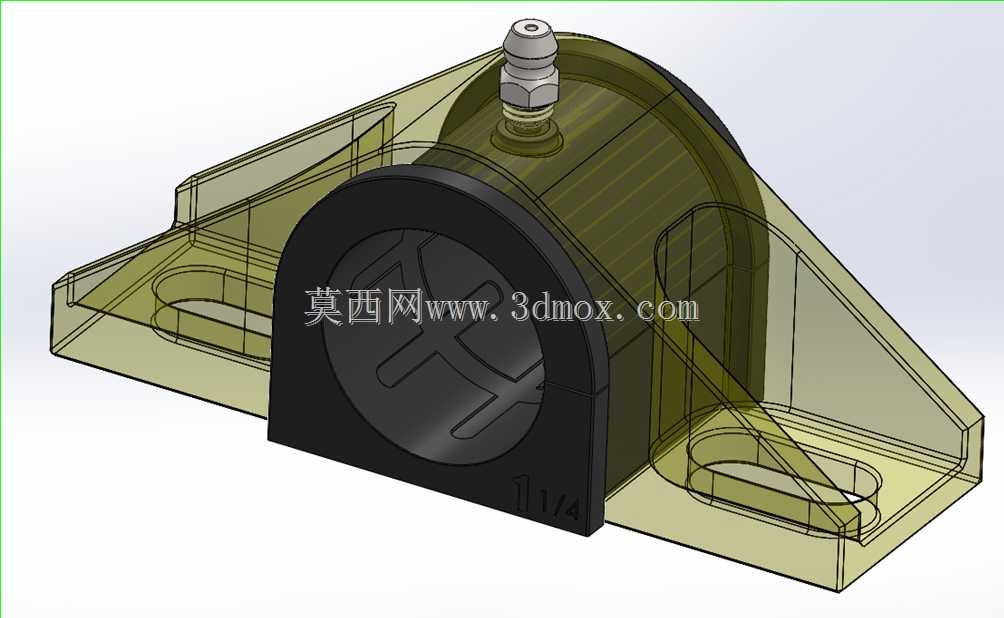

　　从功能设计层面来看，该组件集成了衬套固定、车身连接、润滑维护三个核心功能模块：黑色聚氨酯衬套作为稳定杆与支架之间的弹性缓冲元件，其内孔特意设计了环形凹槽结构，在装配时可以在凹槽内填充足量润滑脂，避免稳定杆在衬套内往复扭转时出现干摩擦异响，同时聚氨酯材质相比原厂橡胶衬套具备更高的邵氏硬度，能够减少衬套在大载荷下的形变量，让防倾杆的作用力传递更直接，减少侧倾响应的迟滞。支架顶部预留的1/4-28规格注油嘴接口，是针对长期恶劣工况使用设计的维护结构，用户可以在不拆解支架的情况下，通过标准黄油枪直接向衬套内部补充润滑脂，大幅降低后期维护的拆装工作量，也能延长衬套的实际使用寿命。支架的安装底座采用三角加强筋的结构布局，两个对称布置的腰型安装孔提供了一定的安装位置调整余量，能够适配不同车型车身安装面的孔位公差，腰型孔的长度方向与稳定杆轴线垂直，方便装配时调整防倾杆的初始预载角度，避免安装应力导致的衬套偏磨。从安装边界尺寸来看，支架整体的轮廓高度以衬套中心为基准，向上预留了注油嘴的操作空间，不会与周边的悬架摆臂、刹车管路产生运动干涉，底座的安装面做了铣平处理，保证与车身钣金或者副车架安装面的贴合度，减少螺栓紧固后的局部应力集中。

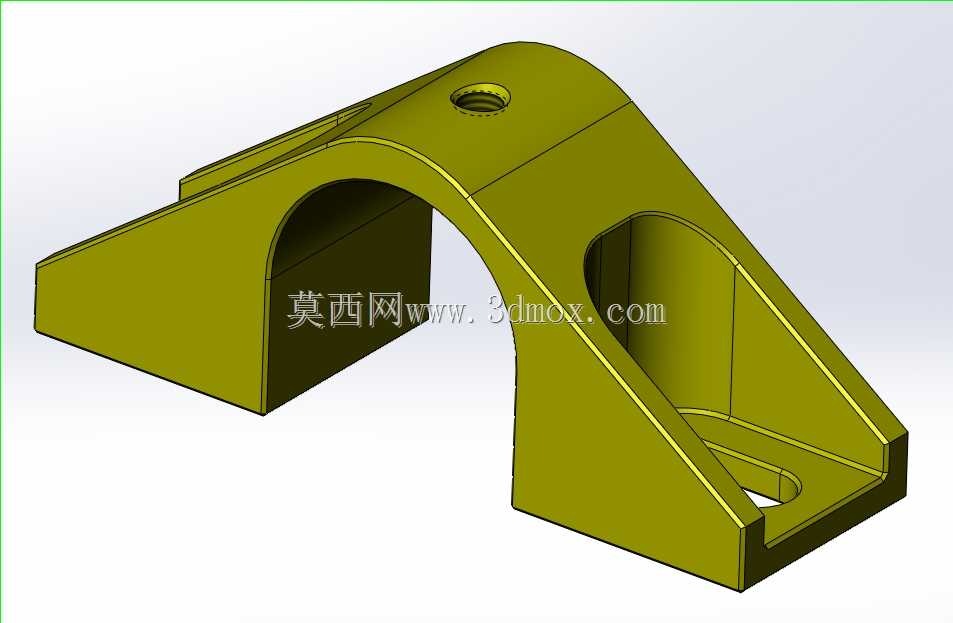

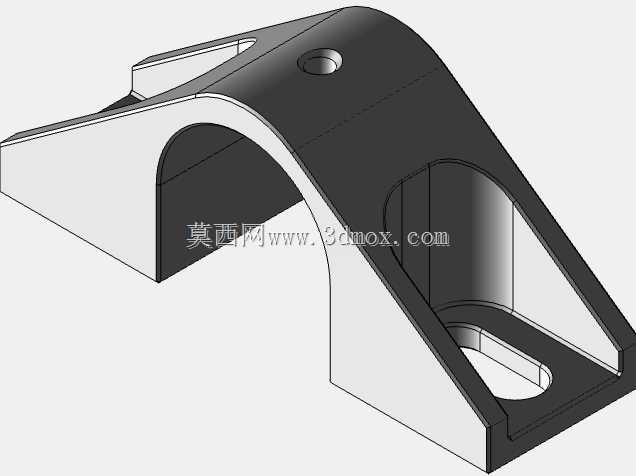

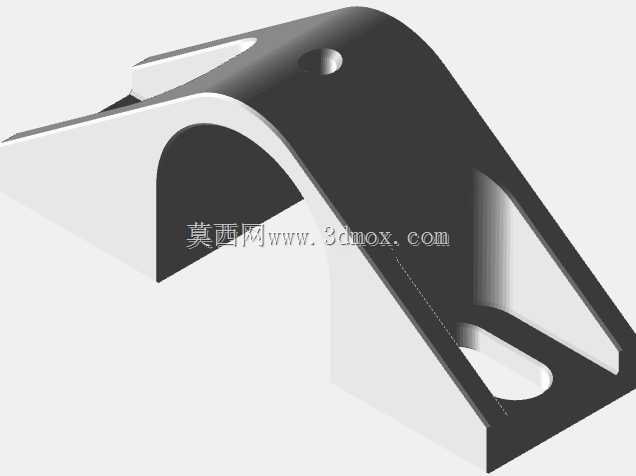

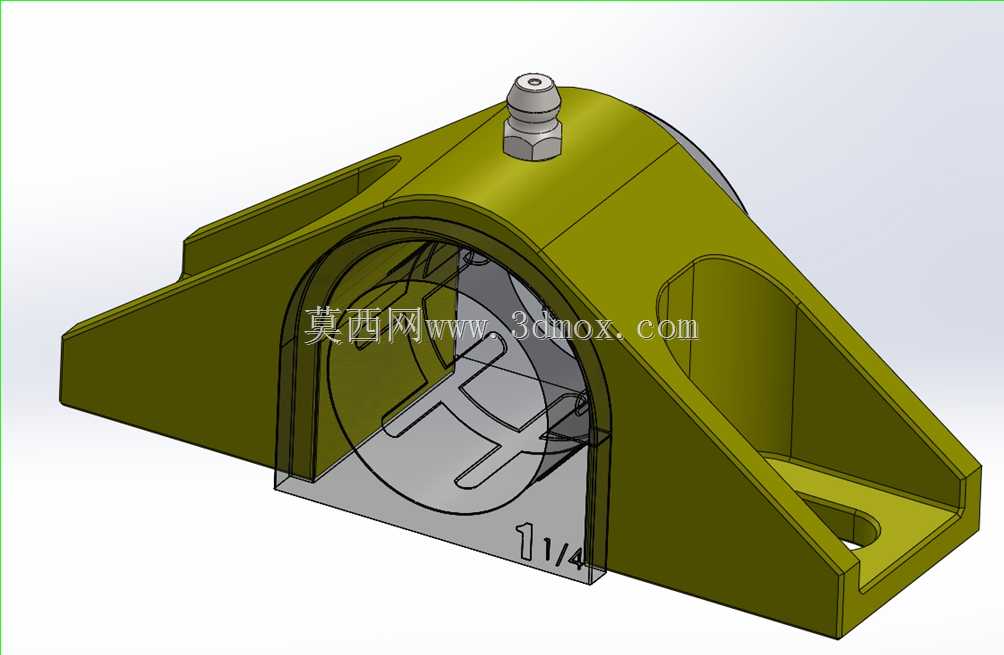

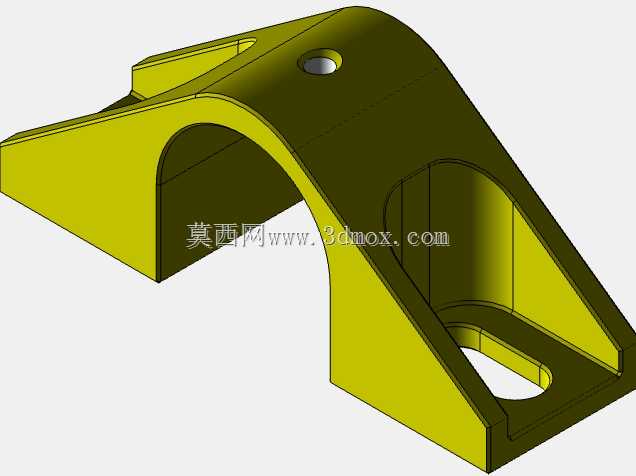

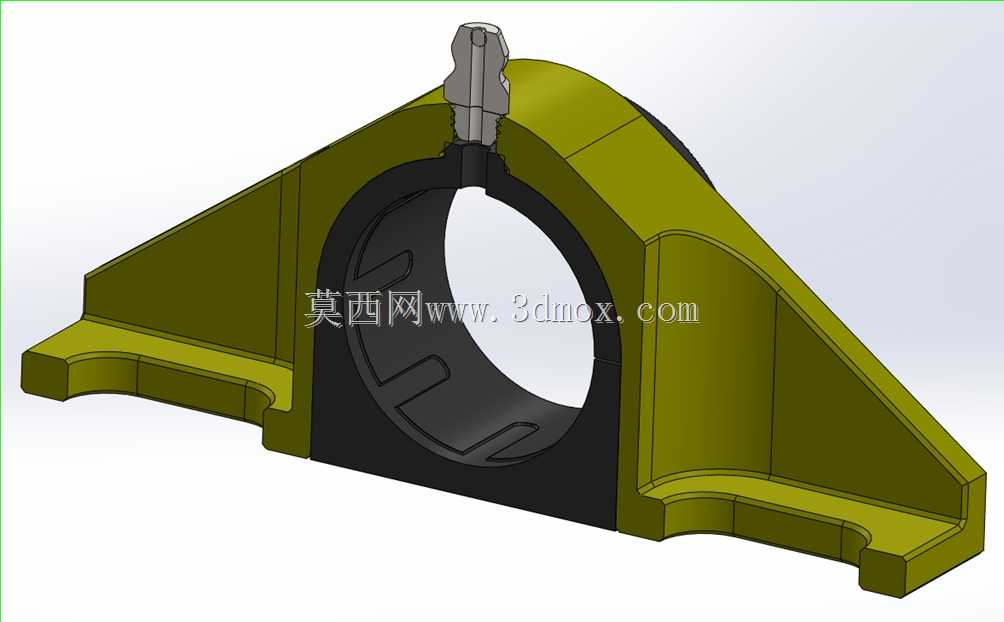

　　在设计思路上，该结构没有采用传统的分体式抱箍加焊接支架的形式，而是将衬套的下半部分容纳腔与安装底座做成一体化的钢坯加工结构，仅保留上半部分的压盖来固定衬套，这种设计一方面减少了焊接工序带来的热变形问题，保证衬套安装孔的圆柱度，另一方面一体化的结构相比焊接支架具备更高的结构强度，在极限冲击载荷下不会出现焊缝开裂的失效问题。衬套与支架容纳腔之间采用过盈配合设计，装配时将衬套压入支架腔体内后，通过上半压盖的螺栓紧固，能够完全限制衬套在支架内的转动与轴向窜动，保证稳定杆的扭转作用力全部通过衬套的弹性变形来缓冲，不会出现衬套跟转导致的支架磨损。

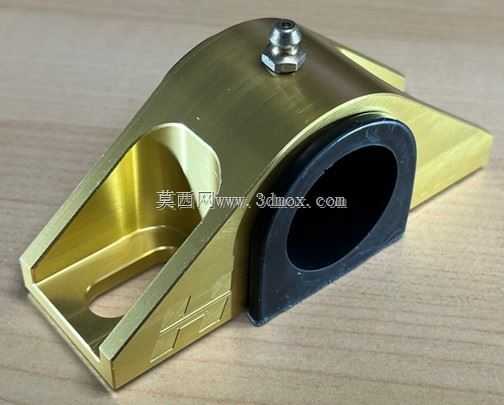

　　在实际装车验证的场景中，这类重型支架能够应对飞坡落地时的瞬间冲击载荷，相比普通冲压支架在相同载荷下的形变量降低60%以上，同时聚氨酯衬套的耐油、耐老化性能也优于传统橡胶衬套，在底盘接触泥水、油污的环境下不会出现过早开裂、溶胀的问题。注油嘴的位置设计在支架顶部的最高点，既避免了行驶中路面飞石直接撞击注油嘴导致的损坏，也方便维护人员在车底操作时快速找到注油位置，不需要额外调整车辆举升角度就能完成注脂操作。底座的加强筋从安装孔位置一直延伸到衬套容纳腔的圆弧根部，将螺栓紧固的载荷均匀分散到整个支架本体上，避免局部应力集中导致的支架断裂，筋板的厚度经过载荷仿真优化，在保证强度的前提下尽可能控制支架的整体重量，不会给底盘增加过多的非簧载质量。
