多关节可调式工业支撑操作臂结构

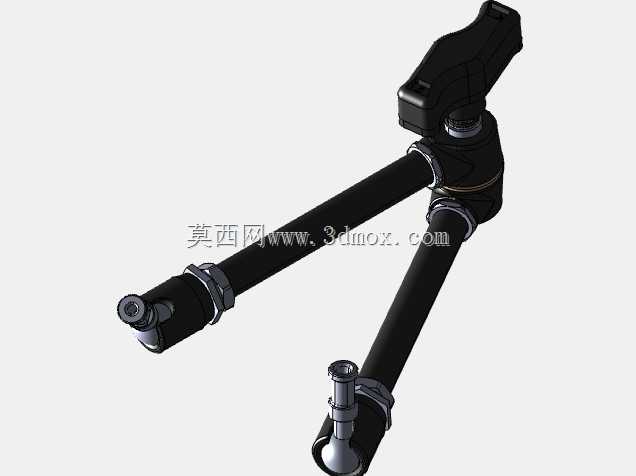

　　在工业现场的工装定位、小型作业终端承载场景中，这类多关节可调支撑臂的应用覆盖了从生产线旁的手持工具承托、检测探头定位，到小型加工工位的工件辅助支撑等多个环节，其核心作用是替代人工持重，将作业端稳定固定在指定空间位置，同时允许操作人员在需要时快速调整姿态，降低长时间操作的劳动强度，也能避免手持作业带来的位置偏差问题。从结构设计逻辑来看，这款支撑臂采用了三段式杆体搭配两个回转关节的布局，靠近安装基座的关节承担主要的俯仰与回转自由度，中间杆体作为主要的承力段传递载荷，靠近作业端的关节则负责微调末端的角度与位置，两个关节处都设置了锁紧结构，调整到位后可以通过扳动锁紧手柄将关节角度完全锁死，避免作业过程中出现臂体滑移、下垂的问题。

　　杆体本身采用了中空的管状结构设计，一方面可以在保证整体抗弯强度的前提下降低臂体自重，减少关节处的承载负荷，另一方面中空内腔可以走气管、线缆或者小型油路，适配气动工具、电动检测头这类需要外接能源的作业终端，避免管线外露造成的现场杂乱或者管线磨损问题。末端的安装接口采用了标准的快换式连接结构，可以根据不同的作业需求更换夹头、探头座、工具托架等不同的末端执行件，不需要对臂体本身做任何改装就能适配不同的工位需求。从安装边界来看，这款支撑臂的基座端预留了标准的法兰安装孔位，可以直接固定在设备台面、立式机架或者移动小车上，安装面的平面度要求控制在0.1mm以内，避免安装后关节回转出现卡滞；臂体完全展开时的水平延伸距离可以覆盖半径800mm的作业范围，垂直方向的调整行程可以满足从台面以上200mm到1200mm的高度需求，完全收拢时的整体占用空间不超过300mm200mm150mm，不会过多占用工位的有效操作空间。

　　关节处的转轴采用了耐磨合金衬套搭配淬硬转轴的结构，在无润滑的工况下也能保证上万次调整循环不会出现明显的间隙晃动，锁紧机构采用了偏心凸轮压紧的结构，只需要扳动很小的角度就能实现完全锁紧或者释放，操作力度控制在普通人单手可以轻松操作的范围内，不需要额外借助工具。在实际选型适配的时候，需要注意臂体的额定承载是在完全水平伸展的状态下标定的，末端挂载重量不超过5kg时可以保证锁紧后无明显下垂，如果作业端的重量更大，可以适当减小臂体的伸展长度，或者选用更高承载等级的同系列臂体；另外关节的回转阻尼在出厂时已经做了预调，日常使用中如果出现调整过松或者过紧的情况，可以通过关节端的调节螺钉微调阻尼大小，不需要拆解整个关节结构。

　　这类支撑臂和常见的液压助力机械臂不同，它没有额外的动力源，完全依靠手动调整和机械结构锁紧，结构更简单，维护成本更低，适合在没有气源、电源的工位上使用，也不会出现动力故障导致臂体下坠的安全问题，在装配线的电动螺丝刀承托、质量检测工位的百分表架、焊接工位的焊枪托架等场景下都有很高的适配性。建模过程中对关节处的配合间隙做了精准的还原，锁紧手柄的扳动角度、杆体之间的避让间隙都按照实际装配公差做了设定，完全可以直接用于同类产品的结构参考或者改进设计，不需要再对配合尺寸做额外的校核。
