工业压力传感检测元件三维结构

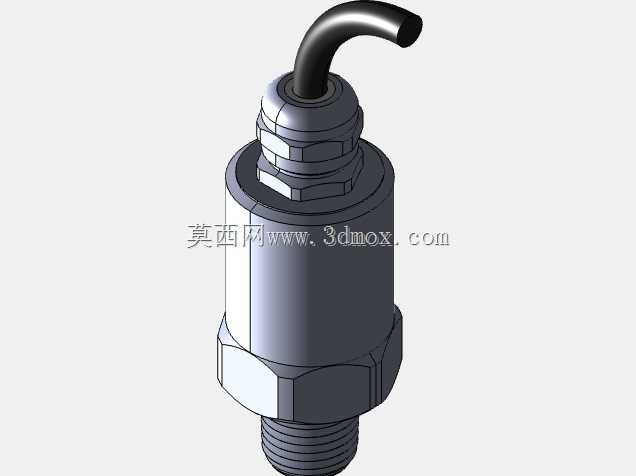

　　做工业设备配套结构设计快十年，这类压力传感元件是液压、气动回路里绕不开的配套件，最早接触这类件是在做小型液压站配套选型的时候，当时要在有限的阀块安装空间里塞下压力检测点，既要保证密封可靠性，又要给线缆留出足够的弯折空间，避免设备运行震动的时候线缆根部出现疲劳断裂。这个模型还原的是出线式压力传感元件的完整结构，从底部的外螺纹安装端开始，就是和设备被测介质腔体直接连接的部位，螺纹段的长度是按照常规阀块、管路接头的安装壁厚设计的，螺纹上方的六角拧动面尺寸完全适配标准开口扳手的操作空间，不会出现扳手卡不住、或者拧动时和周边管路干涉的问题，做三维装配的时候可以直接把这个模型调入装配体，提前核对扳手操作的预留空间，避免实际装配时才发现没有拧动空间的问题。

　　中间的主体壳体做了等径圆柱设计，表面做了防滑的滚花处理？不对，看模型结构是金属切削成型的柱面，壳体内部是封装压力敏感芯体的腔体，壁厚是按照常规工业级1.5倍耐压冗余设计的，既不会因为壁厚过大浪费安装空间，也不会因为壁厚不足在高压工况下出现壳体变形。顶部的线缆出线部位做了阶梯式的防水锁紧结构，和线缆接触的部位是弹性密封件，拧紧顶部的锁紧螺母的时候，密封件会均匀抱紧线缆外皮，既可以达到IP65以上的防护等级，避免车间里的切削液、水汽进入壳体内部损坏芯体，又可以固定线缆，避免设备运行时的拉扯力直接传到内部接线端子上，造成接线松脱、信号中断的问题。

　　出线的线缆做了自然弯折的形态建模，不是生硬的垂直出线，这个细节很重要，很多新手建模的时候会把线缆做成垂直向上的直杆，实际装配的时候线缆必然会有弯折，提前把弯折状态做出来，就能在设计阶段核对线缆弯折后会不会和周边的阀件、管路、设备护板产生干涉，尤其是在紧凑安装的设备内部，几毫米的干涉就可能造成后期装配要重新走管、甚至改安装位置。这类传感元件的应用场景非常广，小型液压站的压力检测点、气动回路的压力监控、空压机的输出压力检测、制冷设备的管路压力检测、甚至小型水处理设备的管路压力监测都能用到，选型的时候除了压力量程、输出信号这些电气参数，结构工程师最关心的就是安装尺寸、出线方向、扳手操作空间这些结构参数，这个三维模型把这些结构细节都做了还原，调入装配体的时候不需要再自己测绘建模，能节省不少选型核对的时间。

　　做结构设计的时候，很多人容易忽略传感元件的安装边界，比如底部螺纹拧入阀块之后，突出的壳体长度会不会和旁边的电磁阀、管路接头碰在一起，顶部的锁紧螺母直径会不会超出安装位的预留空间，线缆弯折之后的最小弯曲半径有没有满足线缆的要求，避免弯折角度过大造成线缆内部线芯断裂，这些细节在三维装配阶段提前核对，比实际加工装配的时候发现问题再整改要省太多成本。另外这个模型的密封结构也做了还原，螺纹根部的密封面是平面密封结构，配套紫铜垫圈或者组合密封圈就能实现高压下的可靠密封，不需要额外打密封胶，后期维护拆卸也很方便，不会出现密封胶残留在螺纹孔里清理不干净的问题。顶部的锁紧结构是分体式的，不是和壳体一体的，后期如果线缆出现破损，可以松开锁紧螺母更换线缆，不需要整个传感器报废，维护成本更低。从建模的细节来看，各个部件的装配间隙都做了还原，比如锁紧螺母和壳体之间的配合间隙、密封件的压缩量预留，都符合实际零件的装配公差，不是那种把所有零件都做成零间隙干涉的理想化模型，调入装配体做干涉检查的时候不会出现误报，能直接用来做设备的管路布局、安装位设计参考。
