布尔XB系列摩托车传动皮带防护外罩

　　这款皮带外罩是布尔XB系列摩托车传动系统的配套防护构件，主要应用于大排量运动摩托车的皮带传动布局中，核心作用是隔绝传动皮带运转过程中与外界异物的接触，避免骑行过程中路面飞溅的碎石、泥沙卷入皮带与带轮的啮合区域，同时防止骑行者衣物、肢体意外接触高速运转的传动部件引发安全隐患。从实际装车场景来看，该部件安装于摩托车发动机输出侧与后轮从动带轮之间的传动区域，属于外露式覆盖件，既要满足防护功能需求，也要适配整车的外观造型风格，与周边车架、发动机侧盖、后摇臂的轮廓形成流畅的视觉衔接。

　　从功能特性上看，该护罩采用贴合皮带运转包络线的曲面造型，整体轮廓完全避让开皮带运转的动态边界，不会对皮带的正常张紧、运转产生干涉。护罩上预留的三处安装孔位分别对应车架、发动机侧挂点的安装基准，孔位的同轴度、端面平面度都经过逆向扫描数据的拟合校准，安装后贴合度能够达到原厂配件的装配精度，不会出现高速骑行下的共振异响。护罩主体的曲面弧度顺着皮带从主动轮到从动轮的走向做渐变收窄，靠近主动轮的一侧做了加厚的安装座结构，提升安装点的结构强度，靠近外侧的区域做了内凹的造型避让，既给皮带张紧调节机构预留了操作空间，也减少了护罩的整体重量。

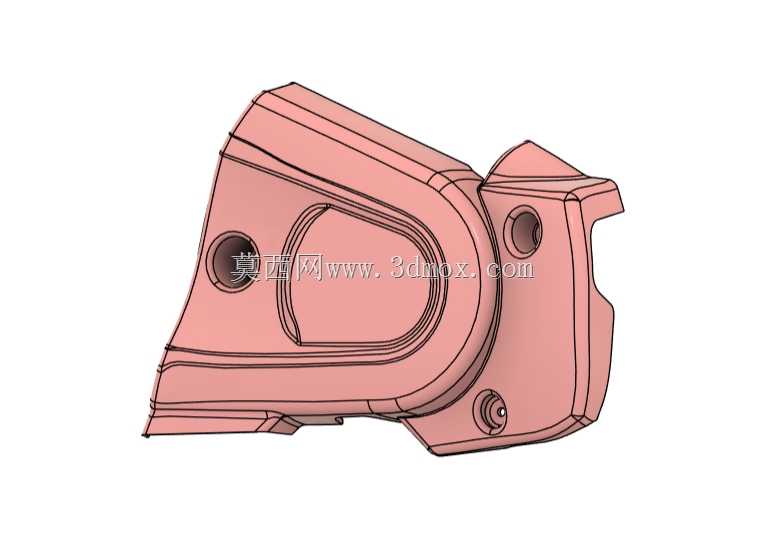

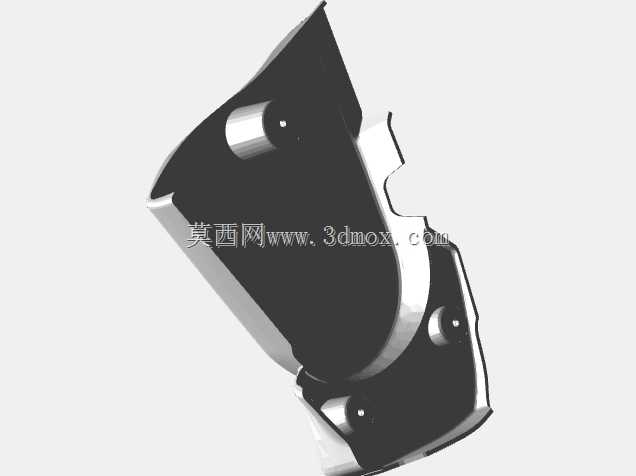

　　从设计思路来看，该构件是通过实物扫描逆向工程生成的数模，建模过程中首先对原厂拆车件进行全尺寸三维扫描，获取点云数据后进行曲面重构，重点还原了护罩与周边部件的安装配合面、安装孔位的相对位置精度，同时对扫描过程中产生的表面瑕疵、磨损痕迹做了曲面光顺处理，保证数模表面的连续性符合注塑或者钣金加工的工艺要求。设计过程中充分考虑了摩托车骑行的复杂工况，护罩的边缘做了翻边强化处理，提升整体抗冲击性能，即使遇到路面碎石的击打也不容易出现开裂变形。护罩的内表面与皮带外表面预留了均匀的安全间隙，既不会因为间隙过小导致皮带运转过程中摩擦护罩产生异响，也不会因为间隙过大降低防护效果，让泥沙更容易从缝隙进入传动区域。

　　从安装边界来看，该护罩的三个安装孔分别对应不同的安装基准：上方靠近车架的孔位用于与车架的焊接安装座连接，中部靠近发动机的孔位用于与发动机侧盖的预留螺柱固定，下方的小孔位用于辅助定位，限制护罩在骑行振动下的位移。安装时不需要对周边部件做任何改装，直接替换原厂损坏的护罩即可完成装配，所有安装点的位置公差控制在0.2mm以内，能够保证装配后护罩与周边覆盖件的缝隙均匀，不会出现错位、翘边的问题。护罩的整体外轮廓尺寸完全适配XB系列不同排量车型的传动舱布局，无论是XB9、XB12车型都可以通用安装，不需要额外调整传动系统的布局。在实际使用中，这类皮带护罩除了基础的防护作用，还能在一定程度上优化传动区域的气流走向，减少高速骑行下传动区域的乱流，降低骑行过程中的风阻，同时避免雨水直接冲刷皮带表面，延长皮带的使用寿命。
