带联锁功能的八角形解锁执行机构

　　这套解锁机构的设计初衷，是解决多工序联锁场景下的动作时序错配问题——在不少需要分步动作的机电设备里，锁止端未完成到位确认前，解锁端如果提前触发，很容易造成结构卡滞、零件磕碰甚至设备误动作，此前接触过的不少小型舱门、设备检修盖板的联锁结构，都曾因为轴段设计冗余不足，出现过解锁动作提前触发的故障，轻则需要拆解复位，重则造成锁止销断裂、密封面错位。

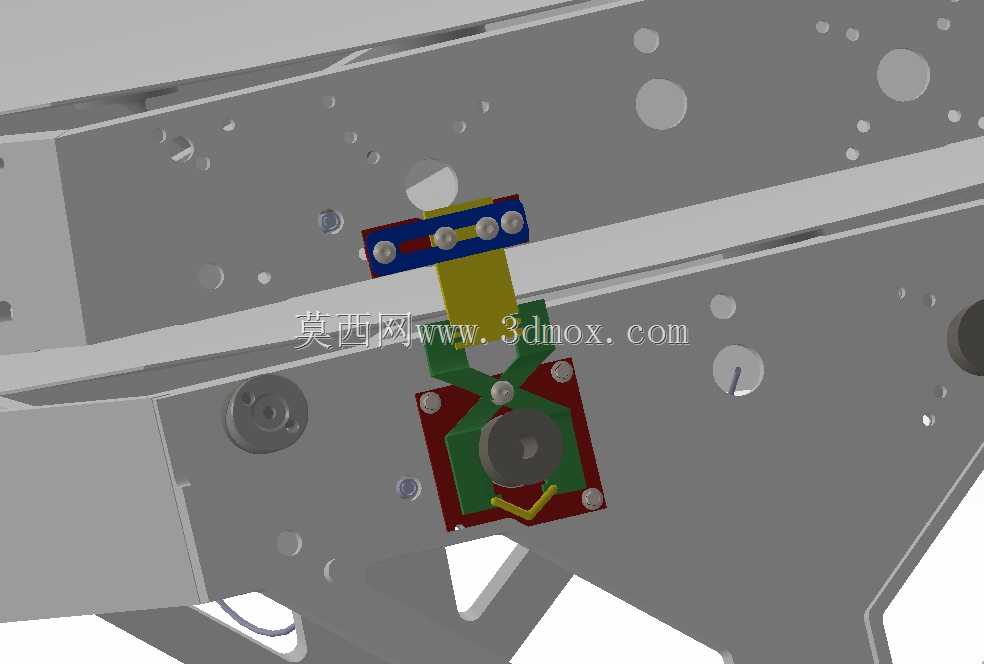

　　从结构细节来看，这套机构在原有简单锁止机构的转轴上额外增设了一段限位轴段，这段轴段并非简单的轴径延伸，而是做了特定角度的缺口型线设计，只有当锁止机构完全走完锁止行程、锁舌完全退回到位后，轴段上的缺口才会对准解锁拨杆的限位销，此时解锁机构的拨叉才能获得动作行程，否则拨杆会被轴段的圆柱面顶住，无论施加多大的操作力都无法触发解锁动作，从机械结构层面彻底规避了时序错误的可能，不需要额外增加电气限位开关或者传感器，纯机械结构的联锁可靠性远高于电气联锁，在强电磁干扰、高低温极端环境下也不会出现信号误判的问题。

　　外形上采用了八角形的安装基座设计，这种非圆轮廓的基座相比传统圆形法兰，安装时可以直接靠基座平面贴合安装面定位，不需要额外加工防转销孔，八个边的平面也方便使用扳手夹持调整安装角度，基座边缘预留的多个沉头安装孔，可以适配不同孔距的安装面板，安装边界的容错率更高，两个基座模块之间通过铰接结构连接，铰接轴的配合间隙控制在0.02mm以内，既保证转动灵活不会卡滞，又不会因为间隙过大造成解锁行程出现空程。

　　实际应用场景覆盖很广，从工业设备的安全检修门联锁、特种车辆的舱盖锁止机构，到高压电气柜的门体联锁装置，都可以直接套用这套结构的核心设计逻辑——不需要复杂的零件加工，所有轴类零件都是常规车削工艺即可完成，基座采用板材铣削加工，没有复杂的曲面特征，加工成本低，后期维护也只需要定期在铰接点涂抹润滑脂即可，没有易损的精密零件。

　　设计过程中特意调整了额外轴段的轴向位置，让锁止行程和解锁行程的动作逻辑完全硬联锁：锁止动作的最后15度转轴转角，刚好是解锁限位缺口对准拨杆的行程，也就是说锁止动作没走完最后15度，解锁机构的操作力根本传递不到解锁端，这种硬联锁的设计相比靠弹簧力复位的联锁结构，不会因为弹簧疲劳失效出现联锁失灵的问题。另外基座上预留的多个减重孔，在保证结构刚度的前提下降低了整体重量，八边形的每个边角都做了倒角处理，避免安装和维护过程中锐边划伤操作人员，基座背面的走线槽可以把触发开关的引线隐藏在槽内，不会因为机构转动夹伤线缆。

　　从安装适配性来看，整套机构的安装面平面度要求控制在0.1mm以内，不需要高精度的加工面即可安装，铰接部分的轴套采用自润滑铜套，长时间往复转动也不会出现磨损松旷，解锁拨杆的操作端做了扁位设计，可以适配手柄、拉索、电磁推杆等多种驱动方式，不管是手动操作的场景还是电动自动解锁的场景，都不需要对核心结构做改动，只需要更换驱动端的连接零件即可。在做结构验证的时候，特意模拟了锁止机构卡滞、未完全到位的工况，此时解锁机构的操作力超过常规操作力3倍也无法动作，完全不会出现误解锁的情况，而当锁止机构完全到位后，解锁操作的力度和常规锁具没有区别，不会因为增加了联锁轴段造成操作力变大。
