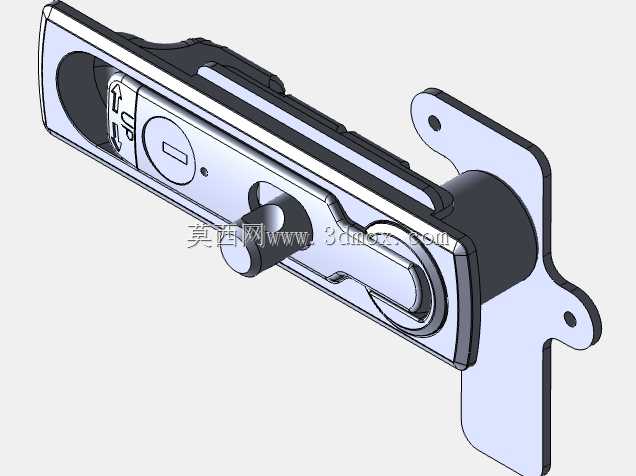

机柜面板式向左开启按压弹跳锁具结构

　　从功能逻辑上看，这款锁采用向左开启的操作逻辑，锁闭状态下手柄与锁舌联动结构完全锁定，通过配套钥匙解锁后，操作手柄会自动弹起突出面板，此时向左扳动手柄即可带动内部锁舌回缩，解除柜体门板与框架的锁止约束，完成开门动作；关门时仅需将手柄按回面板平面内，即可自动触发锁止结构，无需额外操作钥匙就能完成临时锁闭，兼顾了检修操作的便捷性与日常锁闭的可靠性。设计过程中首先考虑的是安装适配性，锁体采用嵌入式安装结构，面板部分与柜体门板表面齐平，安装法兰上预留了两个固定孔位，可通过螺丝从正面直接固定在门板预制的安装开孔上，不需要在柜体内部额外设置复杂的固定支架，能适配1.2mm到2.5mm厚度的冷轧钢门板、不锈钢门板甚至非金属材质的柜体门板，安装边界的容错空间较大，门板开孔只需要按照锁体嵌入部分的轮廓开出对应尺寸的矩形孔，就能完成装配，不需要额外加工复杂的异形定位结构。这款锁具主要面向工业机柜、通讯机箱、户外电气柜、服务器柜体等场景设计，属于面板嵌入式安装的弹跳式锁闭结构，日常状态下锁芯与操作手柄完全收纳于面板平面内，不会突出柜体表面形成磕碰隐患，适配需要频繁开合检修、同时对柜体外观平整度有要求的安装场景，比如车间内的PLC控制柜、户外基站的设备机箱、数据中心的服务器机柜、工业自动化生产线的动力柜等，都能见到这类锁具的实际应用。

　　锁体的内部传动结构做了简化设计，锁芯与手柄的联动采用拨块直推结构，没有多余的传动齿轮或者连杆，长期使用下的磨损量更小，锁舌的伸缩行程经过校准，既保证锁闭时能完全卡入柜体框架的锁扣槽内，不会因为门板震动出现松脱，也能在解锁时完全回缩到锁体内部，不会在开关门过程中刮蹭柜体框架的漆面或者金属边缘。外形设计上，锁的面板部分做了圆角过渡处理，没有尖锐的棱角，避免操作人员检修开合柜门时被划伤，面板上预留了清晰的开启方向标识，即使是首次接触的运维人员也能快速识别操作方向，不会因为反向扳动造成锁具结构损坏。

　　锁体的伸出部分也就是嵌入柜体内部的结构，做了紧凑化设计，整体厚度控制在较小范围内，不会占用柜体内部过多的布线或者元件安装空间，对于内部空间紧张的小型机箱、壁挂式控制箱来说，这种紧凑结构的适配性要优于传统的外挂式锁具。在材质适配的设计考量上，这款锁的外露面板部分可以根据使用场景选择冷轧钢喷塑、304不锈钢或者锌合金压铸的材质，对应普通室内机柜、户外防雨机柜、有防腐需求的化工车间机柜等不同使用环境，内部的传动部件都采用金属材质，不会因为长期使用出现塑料件老化断裂的问题，锁舌部分做了加厚处理，能承受一定的外力撬动，满足柜体的基础防盗防误开需求。

　　实际选型过程中，需要注意确认门板的厚度与锁体安装孔的中心距是否匹配，同时要核对柜体框架上锁扣的安装位置，保证锁舌伸出时能完全卡入锁扣，避免出现锁闭不实的情况；建模过程中要重点关注锁体弹跳状态与收纳状态的位置关系，预留出手柄弹起后的操作空间，避免门板内侧的加强筋或者布线槽干涉手柄的扳动行程，同时要在面板与门板的接触位置预留密封胶条的安装槽，对于户外使用的场景，还可以在锁体面板背部加装发泡橡胶密封圈，提升柜体的防护等级，避免雨水或者灰尘从锁具安装缝隙进入柜体内部。这款锁的操作力经过调校，解锁弹起的力度适中，不会因为弹簧弹力过大导致手柄弹起时碰伤操作人员，也不会因为弹力过小导致手柄无法完全弹出，影响正常的开门操作，向左开启的方向设计也适配了大多数运维人员右手操作的习惯，站在柜体正面操作时，右手扳动向左开启的手柄，顺势就能拉开柜门，操作动线更加流畅自然。
