弹性压紧式迷你搭扣锁结构设计

　　这类弹性搭扣锁的应用场景覆盖非常多工业及民用场景，小到便携工具箱、仪器防护箱的箱盖扣合，大到小型设备检修门、非标工装夹具的快速压紧，甚至部分户外露营装备、轻型仓储容器的开合固定都能见到同类结构的身影。和传统螺栓紧固、旋转锁扣不同，这类搭扣锁不需要额外工具，徒手就能完成开合操作，单次锁止或解锁的动作耗时不超过一秒，在需要频繁开启闭合的工位上，能大幅降低操作辅助时间，提升作业效率。

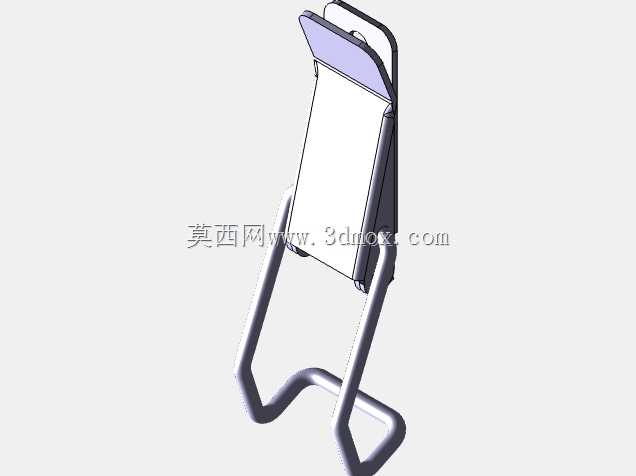

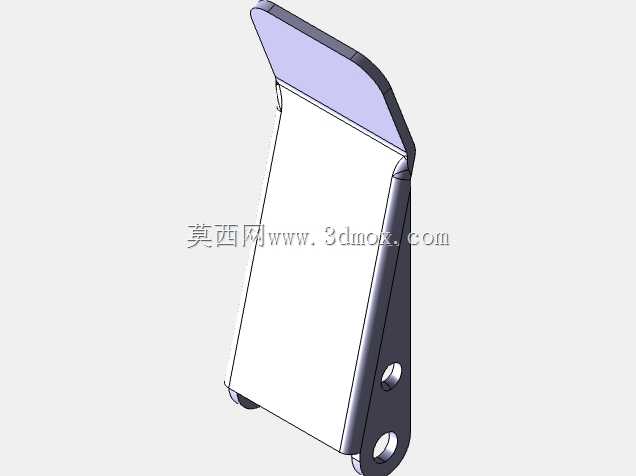

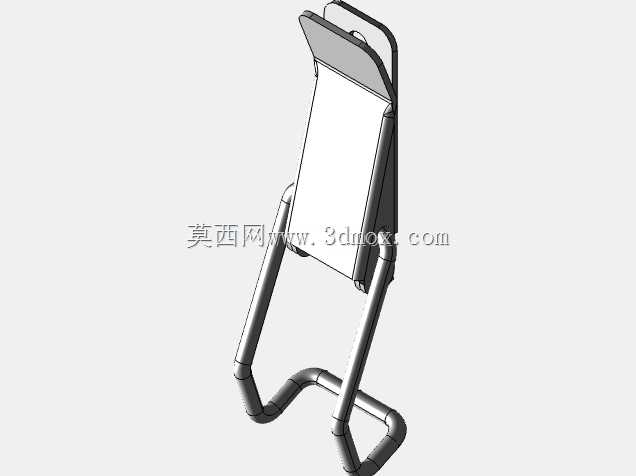

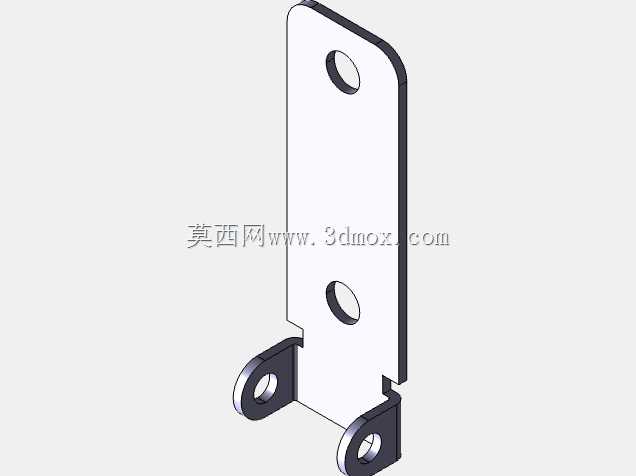

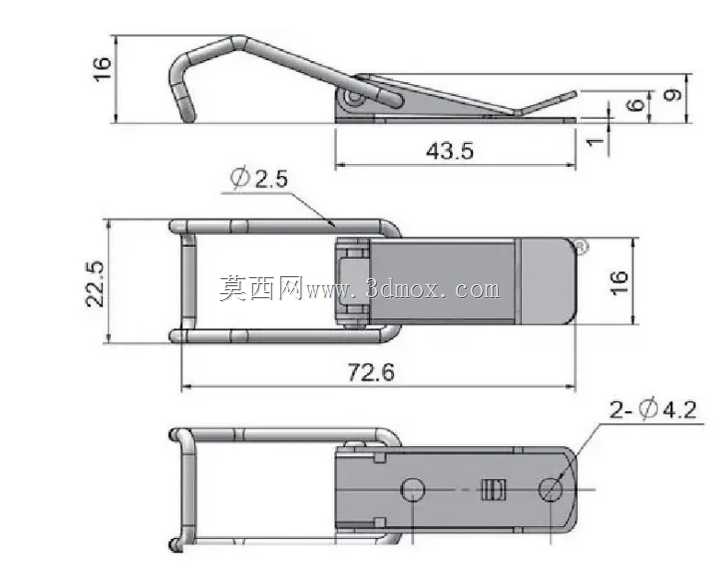

　　从功能特性上看，这款搭扣锁依靠自身弯折成型的弹性杆件提供预紧力，锁合状态下，弯折的弹性臂会产生持续的向下压紧力，让被连接的两个部件紧密贴合，不会因为设备运行产生的小幅振动出现松脱、异响的问题。锁体的底座部分采用平板式安装面，两个安装孔位对称分布在铰接点两侧，安装时不需要在被连接件上加工复杂的沉台或者异形槽，只需要钻出对应直径的通孔，用铆钉或者小规格螺栓就能完成固定，对安装面的平面度要求不高，即使是0.2mm以内的平面度误差，也能依靠弹性臂的变形量补偿，不会出现锁不上或者锁合间隙过大的问题。

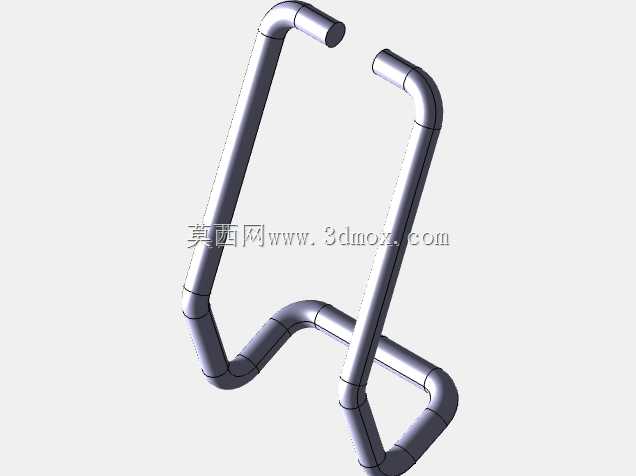

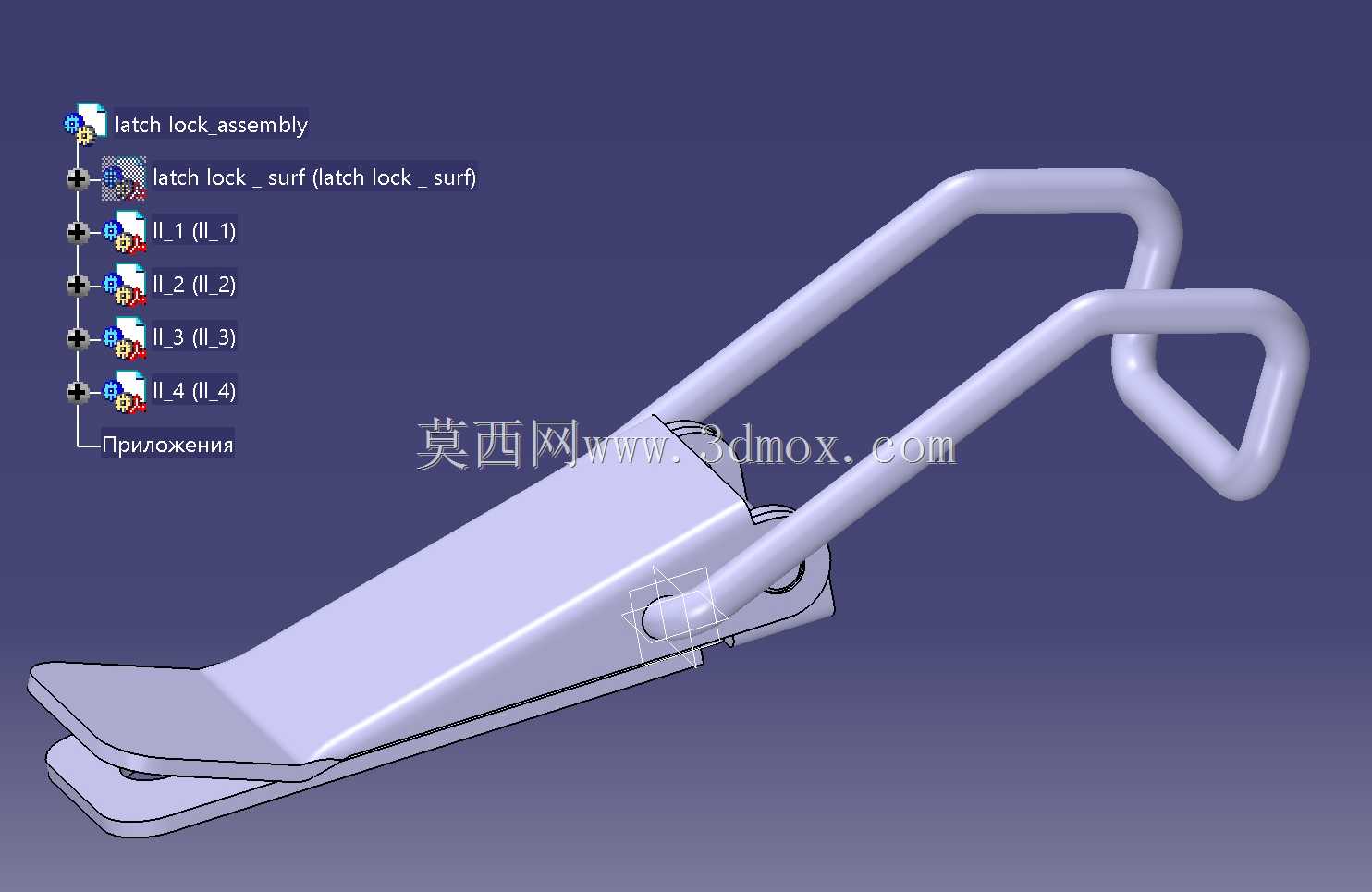

　　设计这款搭扣的时候，首先要考虑的是弹性臂的弯折角度和行程匹配，锁扣的勾合端在解锁状态下需要有足够的抬起高度，保证被连接件上的挂扣能顺利卡入，锁合到位后，弹性臂的变形量要控制在材料的弹性极限范围内，避免反复开合后出现塑性变形，导致预紧力下降。整个锁体的杆件采用等直径金属线材弯折成型，没有多余的拼接零件，除了铰接位置的销轴之外，其余部分都是一体弯折结构，零件数量少，装配工序简单，适合批量冲压、弯折成型生产，能有效控制制造成本。

　　安装边界方面，这款搭扣锁的底座长度方向尺寸控制在较小范围内，宽度方向不超过底座平板的外轮廓，锁合状态下整体外凸高度很低，不会在设备表面形成突出的磕碰点，适合安装在人员经常经过的设备侧面，避免剐蹭操作人员的衣物或者肢体。铰接点的位置设计在底座靠近勾合端的一侧，开合时弹性臂的转动半径经过反复校核，不会和底座安装面、被连接件的侧壁产生运动干涉，即使安装位置距离箱体边缘只有几毫米的距离，也能顺利完成开合动作。锁合后的预紧力可以通过调整挂扣的安装位置进行微调，当被连接件之间有密封胶条的时候，适当调整挂扣的伸出长度，就能获得合适的压紧量，保证密封胶条的压缩率在合理区间，既不会因为压力过大导致胶条过早老化失效，也不会因为压力不足出现密封不严的问题。

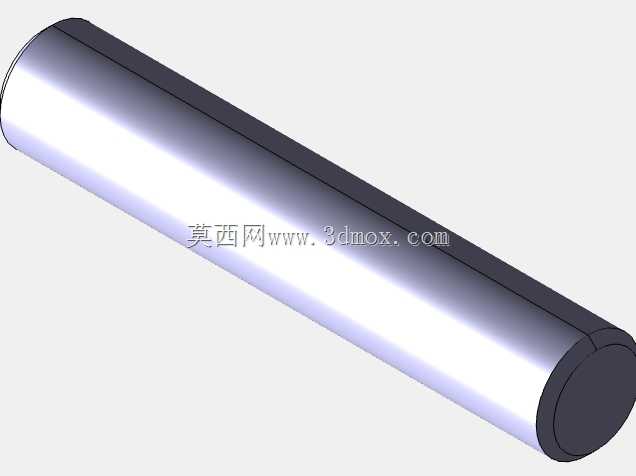

　　从结构强度上看，线材的直径经过匹配计算，正常使用情况下，即使承受一定的侧向拉力，弹性臂也不会出现永久变形，铰接位置的销轴采用翻边铆接工艺，装配后没有轴向窜动，开合过程中没有多余的旷量，长期使用也不会出现销轴脱落的问题。锁体的表面没有尖锐的棱角，所有弯折位置都做了圆弧过渡，徒手操作的时候不会划伤手部，操作端的回弯形成的握持区域大小刚好能容纳手指指尖发力，开合的时候不需要用太大的力，就能克服弹性臂的预紧力完成解锁动作。
