SMB封装33V5W齐纳二极管三维结构

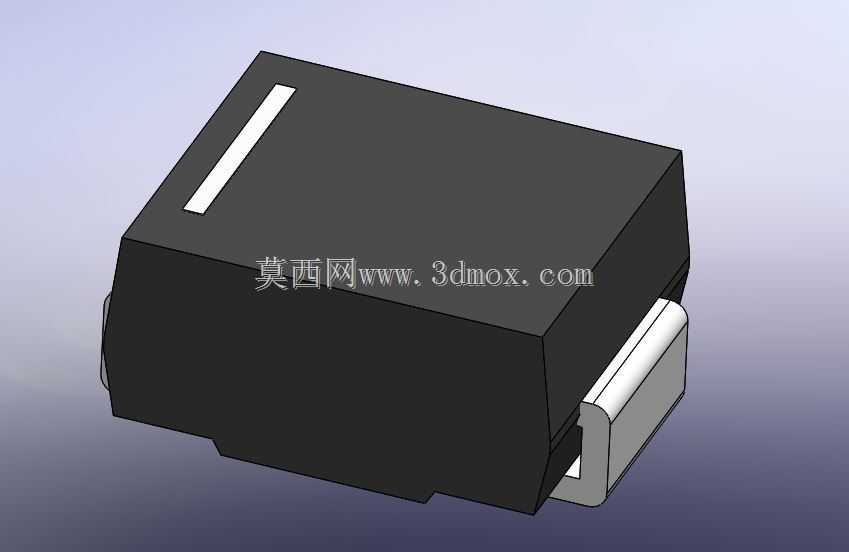

　　在消费类电源板卡、工业控制信号调理回路、车载低压供电模块的PCB布局阶段，贴片齐纳二极管的占位与干涉校验是结构评审中极易被忽略的环节，不少初入行的结构工程师习惯直接调用通用封装库模型，往往忽略了不同厂商塑封本体的拔模斜度、引脚成型弧度、顶面标识区凸起带来的装配间隙问题，最终在SMT回流焊后出现元件与上方屏蔽罩干涉、点胶路径被遮挡、测试探针无法触达引脚的批量问题。这款SMB/DO-214AA封装的33V5W齐纳二极管三维模型，完全按照量产器件的实际成型尺寸构建，没有做理想化的直角简化，还原了塑封本体的所有工艺细节。

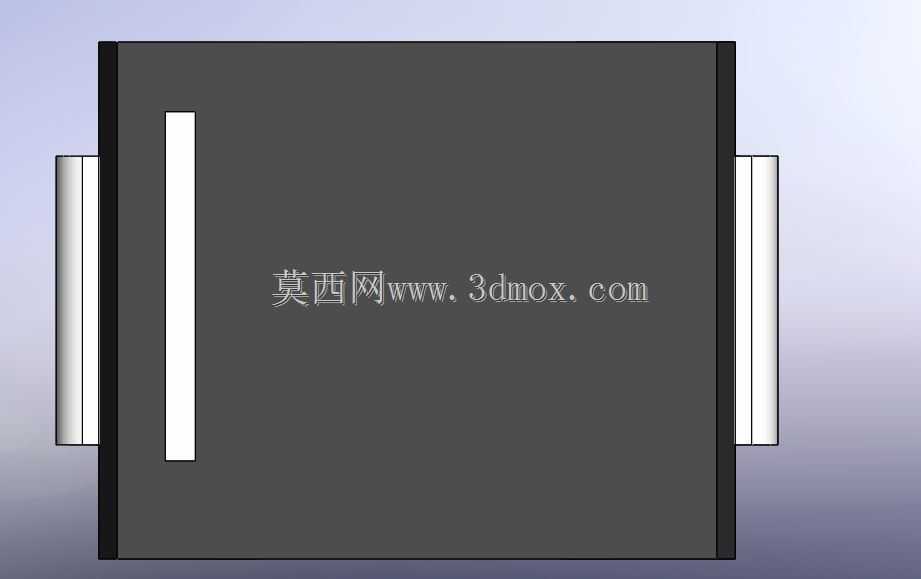

　　从结构设计逻辑来看，该器件的本体采用黑色环氧塑封材质，建模时保留了塑封壳体1.5°的拔模斜度，这是注塑脱模必须的工艺特征，很多通用封装库会把本体做成垂直直壁，导致在做整机热仿真时，本体与周边空气的接触面积计算出现偏差，同时在做装配干涉检查时，会误判元件与相邻贴片电容的安全距离。本体顶面的白色极性标识条做了0.02mm的微凸起处理，对应实际器件丝印层的油墨厚度，不要小看这几十微米的高度差，在做超薄型适配器的内部堆叠时，壳体与PCB的间隙往往只有0.15mm，丝印凸起、焊盘锡膏厚度、元件本体公差三者叠加，就可能出现顶壳的问题。

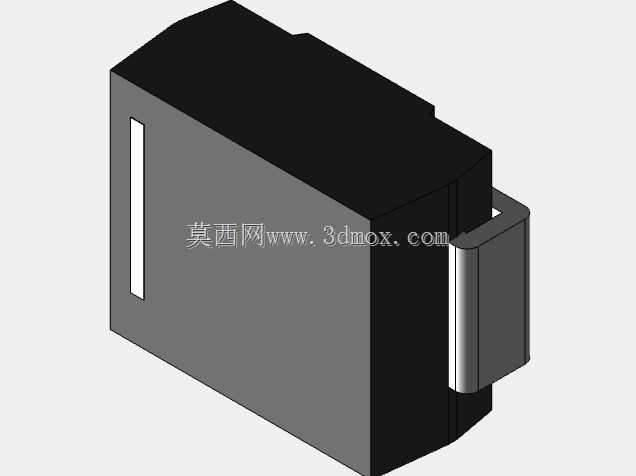

　　引脚部分采用标准的SMB封装成型结构，建模时还原了引脚的弯折弧度与焊盘接触区的平面度，引脚与塑封本体的结合处做了包胶结构的还原，这部分是器件机械强度的关键位置，在做PCB板的抗振动仿真时，包胶区的结构特征直接影响引脚应力集中系数的计算准确性，如果把这部分简化成直角连接，仿真得出的引脚抗疲劳寿命会比实际值偏高30%以上，很容易给后续的可靠性设计埋下隐患。从安装边界来看，该器件的焊盘占位严格遵循IPC-7351B标准的贴片元件焊盘设计规范，本体长度方向的最大外轮廓尺寸为4.7mm，宽度方向为3.9mm，本体最高点距离PCB板面的高度为2.3mm，引脚伸出本体的长度为1.1mm，在布局时需要注意，元件本体距离相邻高度超过1mm的贴片元件的安全间隙应不小于0.8mm，避免回流焊时的元件立碑、连锡问题，同时在器件的极性标识端，需要预留0.5mm的目视检查空间，方便SMT产线的AOI检测与人工目检作业。

　　在实际应用场景中，该规格的齐纳二极管主要用于低压回路的过压钳位、小功率负载的简易稳压、信号回路的限幅保护，5W的功率等级可以应对短时的浪涌电流冲击，33V的稳压值适配24V工业供电回路的过压保护需求，SMB的贴片封装兼容主流的高速SMT贴片机吸嘴取料标准，本体顶面的平整区域可以满足真空吸嘴的取料要求，建模时特意保留了顶面的平面度特征，没有做多余的纹理修饰，方便工程师在做贴片机吸嘴选型时直接匹配对应的吸嘴尺寸。在做整机的安规距离校验时，该模型可以直接用于测量带电引脚与周边金属结构件的电气间隙，因为模型的引脚位置与实际器件完全一致，不会出现通用封装库常见的引脚偏移问题，避免后续安规测试时出现爬电距离不足的整改问题。很多工程师在做电源板布局时，习惯把齐纳二极管紧贴功率电感布置，却忽略了塑封本体的耐温上限，通过精准的三维模型，可以在布局阶段就核对器件与发热元件的距离，结合热仿真结果调整布局位置，避免长期高温工作下塑封本体老化开裂的问题。另外，该模型的引脚焊接区做了微倒角处理，还原了实际器件引脚的冲压工艺特征，在做DFM可制造性检查时，可以直接用于校验钢网开口的匹配度，避免因为引脚边缘的毛刺特征导致的锡膏印刷不良问题。
