踏板车改装排气前段弯管结构设计

　　这套排气前段弯管结构，主要适配大排量踏板车型的性能升级场景，日常多用于机车改装领域的排气系统替换作业，核心作用是连通发动机排气口与尾段消音组件，顺畅导出发动机做功产生的高温废气，同时为后续排气回压调校预留足够的结构空间。从实际装车工况来看，这类弯管需要长期承受600-800摄氏度的高温排气冲刷，同时要规避踏板车车架内侧的线束、油箱、冷却管路等周边部件，避免行驶过程中出现干涉磨损，因此管路的弯曲弧度、分段走向都经过了反复的空间校核。

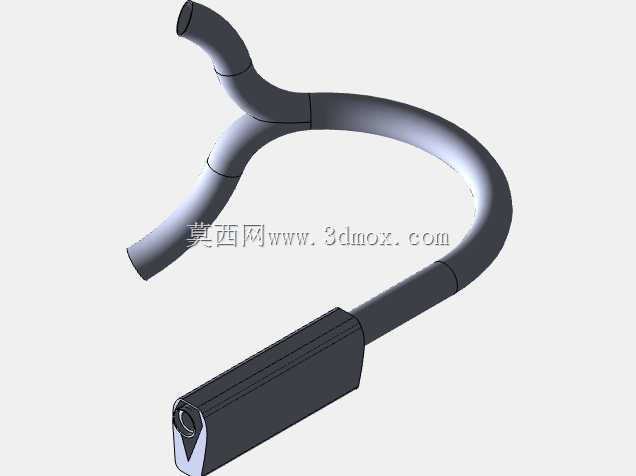

　　设计过程中优先采用了分段式弯管拼接思路，将整段管路拆分为三个不同曲率的弯段与一个直段连接座，每个弯段的弯曲半径都控制在管材直径的2.5倍区间内，既避免了弯管加工时出现管壁褶皱、截面变形导致排气阻力增大的问题，也能让管路整体沿着踏板车车架内侧的空余空间自然走线，不会额外突出车体侧面影响骑行通过性。末端的矩形连接座采用了加厚板材一体铣削成型，连接面预留了标准螺栓安装孔位，孔位公差控制在0.1mm以内，装车时可以直接与发动机排气端口贴合，配合密封垫片就能实现稳定的气密连接，不需要额外做位置修正。管路的分段接缝处都设计了定位止口结构，拼接焊接时可以快速对齐同轴度，减少焊接变形带来的管路错位问题，同时每段管路的壁厚都保持一致，确保高温工况下整体受热膨胀均匀，不会因为局部应力集中出现焊缝开裂的情况。从安装边界来看，整段管路的最大外轮廓宽度没有超过踏板车原车脚踏区域的外侧边缘，最低点距离地面的高度保持在140mm以上，符合城市道路骑行的通过性要求，不会在过减速带、倾斜过弯时出现刮蹭地面的问题。

　　管路的两个上分支端口分别对应双缸发动机的两个排气出口，端口的倾斜角度与发动机排气口的安装面完全匹配，装车后不需要额外调整管路角度就能完成对接，分支段的弯曲弧度特意避开了车架的主梁管与后减震安装座，预留了至少15mm的安全间隙，即使发动机在高转速下产生小幅震动，管路也不会与周边部件发生碰撞。实际应用中，这类改装排气弯管除了满足基础的排气导通功能外，顺滑的内壁曲率也能减少排气紊流的产生，降低排气阻力，帮助发动机在高转速区间更顺畅地排出废气，对动力输出的平顺性有一定提升作用。

　　设计时还考虑了后期维护的便利性，整段管路没有设计复杂的异形结构，表面没有多余的凸起部件，后期做表面防锈、隔热处理时操作难度更低，连接座的螺栓孔位采用了通用标准尺寸，后续更换不同规格的尾段消音器时，也能通过简单的转接法兰实现兼容，不需要重新修改管路主体结构。在建模过程中，所有弯段的曲率都做了连续相切处理，管路内壁与外壁保持等距偏移，确保加工出的实物管壁厚度均匀，不会出现局部过薄导致的耐热性能下降问题，连接座与管路的衔接处做了圆弧过渡处理，减少应力集中点，提升长期使用的结构强度。
