内燃机用活塞结构三维建模设计

　　在往复式动力机械的核心做功单元中，活塞是直接承接燃烧压力、完成能量转换的关键运动部件，其结构设计的合理性直接决定动力单元的输出效率、运行可靠性与服役寿命。本次建模的活塞结构，主要适配小排量单缸内燃机的应用场景，可覆盖通用汽油机、小型柴油机以及部分微型空压机的往复运动机构需求，这类部件广泛应用于园林机械、小型发电机组、摩托动力单元以及便携动力设备中，是动力输出路径上的核心承压零件。

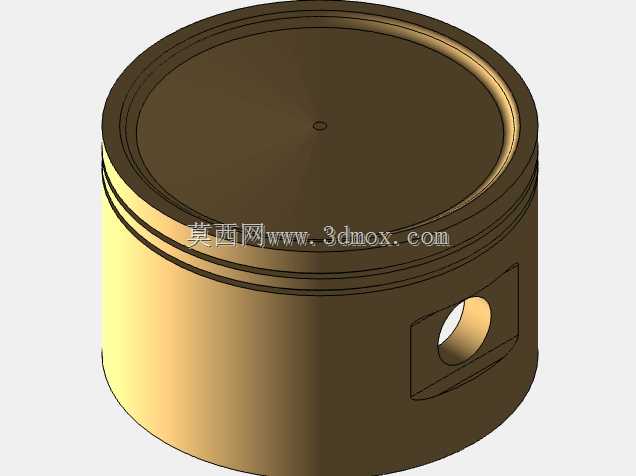

　　从功能特性来看，该活塞需要在高温高压的交变工况下完成高速往复运动，顶部直接承接燃烧室内燃油爆燃产生的瞬时高压，将燃气作用力通过活塞销传递给连杆，最终带动曲轴旋转完成动力输出。建模过程中首先明确了活塞的核心功能分区：顶部为平面型燃烧室承接面，未设置复杂的凹坑或凸台结构，适配平顶燃烧室的小型动力机型，这种结构的优势在于加工工艺性好，积碳清理难度低，同时能够保证压缩比的一致性，适合批量生产的通用动力机型。活塞头部设置了三道环槽结构，从上至下分别对应两道气环与一道油环，气环的作用是密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致机油变质、动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标，环槽的宽度与深度尺寸严格按照通用小缸径活塞的配合公差设定，保证活塞环安装后具备合理的侧隙与背隙，避免运行过程中出现卡滞、密封失效等问题。

　　活塞裙部是导向与承受侧推力的核心区域，建模时采用了变椭圆的型线设计思路，考虑到活塞工作时顶部温度高于裙部，热膨胀量存在梯度差异，裙部的型面设计预留了合理的热膨胀余量，保证活塞在工作温度下与气缸壁保持均匀的贴合间隙，避免出现冷态敲缸、热态拉缸的故障。活塞销孔采用了偏移设计，销孔轴线相对于活塞轴线向做功行程的侧推力面偏移了微小距离，这种设计能够有效缓解活塞经过上止点时的换向敲击，降低动力单元运行过程中的机械噪声，同时改善裙部的受力分布，减少局部磨损。销孔内部设置了卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁。

　　从安装边界来看，该活塞的外径尺寸适配常见的小缸径气缸，整体高度满足连杆摆动的行程需求，活塞销孔的内径与通用小型内燃机的活塞销尺寸匹配，安装时需要注意活塞顶部的朝向标记，保证销孔偏移方向与做功侧推力方向一致，同时活塞环的开口位置需要按照规定角度错开，避免开口对齐导致漏气。建模过程中对所有过渡圆角进行了细化处理，尤其是环槽根部、销孔与裙部的过渡位置，避免应力集中导致活塞在交变载荷下出现疲劳裂纹，顶部边缘的倒角设计既可以减少活塞上行时的积碳刮蹭，也能为装配提供导向。

　　在实际的设备选型与结构匹配过程中，该活塞结构需要与对应的气缸套、活塞环、活塞销、连杆部件进行尺寸校核，重点确认活塞行程与曲轴曲柄半径的匹配关系，活塞在上止点时的余隙高度是否符合压缩比设计要求，以及活塞运动到下止点时活塞裙部是否会与曲轴平衡块发生运动干涉。对于不同燃料类型的机型，还可以在此模型基础上调整顶部厚度、环槽位置以及裙部型线，适配更高的燃烧温度与压力要求，比如汽油机机型可以适当减小顶部厚度降低往复质量，柴油机机型则需要增加顶部厚度提升承压能力。整个建模过程完全遵循实际零件的加工工艺逻辑，所有特征都具备可加工性，没有出现无法通过常规机加工实现的异形结构，能够直接用于后续的工程图输出、工艺编制以及样机试制环节。
